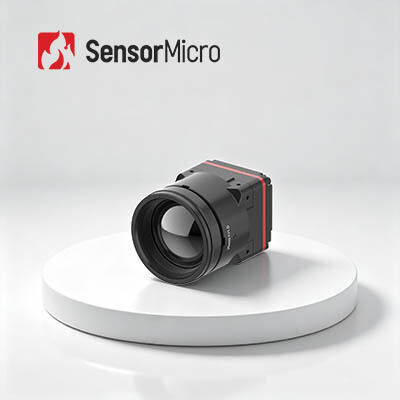

1280x1024/8μm ماژول تصویربرداری حرارتی LWIR بسیار کوچک بدون خنک شدن
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| نرخ فریم | 25/30 هرتز | محدوده طیفی | 8 تا 14 میکرومتر |
| مصرف برق معمولی | 1W | ولتاژ تغذیه | 4.5-5.5V |
| برجسته کردن | ماژول تصویربرداری حرارتی 1280x1024,ماژول حرارتی خنک نشده دوربین مدار بسته,ماژول حرارتی خنک نشده 1280x1024 |
||
توضیحات محصول
ماژول تصویربرداری حرارتی فوقمینیاتوری بدون خنککننده LWIR با رزولوشن 1280x1024/8 میکرومتر
توضیحات محصول
iTL1208 اولین هسته دوربین مادون قرمز مگاپیکسلی 8 میکرومتری جهان است که برای بهینهسازی برتر SWaP و سیستمهای تصویربرداری حرارتی نسل بعدی مهندسی شده است. این هسته دوربین حرارتی فشرده مجهز به آشکارساز مادون قرمز فوقالعاده ApexCore 1280x1024/8 میکرومتر، تصاویر حرارتی واقعی مگاپیکسلی با وضوح بالا و پیکسلهای فوقالعاده ظریف 8 میکرومتری را ارائه میدهد که امکان تراکم ادغام استثنایی را برای طرحهای دستگاه فشرده فراهم میکند. با ابعاد مینیاتوری 22.6 × 22.6 × 34.5 میلیمتر و بدنه سبک 35.7±2 گرم (با لنز 12 میلیمتری)، ماژول دوربین مادون قرمز iTL1208 عملکرد حرارتی قدرتمندی را در حالی که اندازه، وزن و مصرف برق را به حداقل میرساند، ارائه میدهد. این هسته دوربین مادون قرمز صنعتی با مصرف برق کم تنها 1 وات، اپتیکهای کالکوژناید بدون ژرمانیوم و خروجی انعطافپذیر MIPI CSI که از دادههای RAW و YUV پشتیبانی میکند، ادغام سریع و بدون دردسر را برای دستگاههای حرارتی دستی و پلتفرمهای تصویربرداری موبایل تضمین میکند.
ویژگیهای اصلی
دستاورد مگاپیکسلی 8 میکرومتری
اولین هسته دوربین حرارتی مگاپیکسلی 8 میکرومتری جهان
مجهز به آشکارساز مادون قرمز فوقالعاده ApexCore 1280x1024/8 میکرومتر، متعادل کننده وضوح بالا با ادغام فوقالعاده فشرده.
در خط مقدم عملکرد SWaP
ابعاد آن تنها 22.6×22.6×34.5 میلیمتر، وزن آن 35.7±2 گرم (شامل لنز 12 میلیمتری) و مصرف آن تنها 1 وات است.
شکستن سد اندازه برای تصویربرداری حرارتی مگاپیکسلی
اپتیکهای بدون ژرمانیوم، ادغام سریع
اپتیکهای کالکوژناید بدون ژرمانیوم با گزینههای لنز متعدد برای نیازهای کاربردی متنوع.
رابط خروجی تصویر MIPI CSI با خروجی داده RAW و YUV برای ادغام ساده سیستم.
مشخصات محصول
| مدل | iTL1208 |
| نشانگرهای آشکارساز IR | |
| مواد حساس | VOx |
| وضوح | 1280×1024 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمول | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان راهاندازی | ≤6 ثانیه |
| ویدئوی دیجیتال | RAW/YUV |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگینکمان 1/رنگینکمان 2/رنگ/سیاه داغ) |
| نرمافزار کامپیوتر | |
| نرمافزار کامپیوتر | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | رابط کانکتور 34 پین: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/I2C |
| رابط ویدئوی دیجیتال | MIPI-CSI |
| ولتاژ تغذیه | 4.5-5.5 ولت |
| مصرف برق معمول | 1 وات |
| مکانیکی | |
| اندازه (شامل لنز) | با لنز 5 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 50 میلیمتر (قطر خارجی لنز Φ37 میلیمتر) با لنز 10 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 45.3 میلیمتر (قطر خارجی لنز Φ33 میلیمتر) با لنز 12 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 34.5 میلیمتر (قطر خارجی لنز Φ26.6 میلیمتر) با لنز 17 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 35.4 میلیمتر (قطر خارجی لنز Φ27 میلیمتر) با لنز 25 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 44.2 میلیمتر (قطر خارجی لنز Φ33 میلیمتر) با لنز 35 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 50.9 میلیمتر (قطر خارجی لنز Φ43.2 میلیمتر) |
| وزن (شامل لنز) | 85.5±4.5 گرم (با لنز 5 میلیمتری) 70.5±3.6 گرم (با لنز 10 میلیمتری) 35.7±2 گرم (با لنز 12 میلیمتری) 40.7±2.1 گرم (با لنز 17 میلیمتری) 71.0±3.6 گرم (با لنز 25 میلیمتری) 110±5.5 گرم (با لنز 35 میلیمتری) |
| سازگاری محیطی | |
| دمای عملیاتی | -40 درجه سانتیگراد ~ +70 درجه سانتیگراد |
| دمای ذخیرهسازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | 5.35grms، لرزش تصادفی، 3 محور |
| ضربه | موج نیم سینوسی، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت آترمال: 5/10/12/17/25/35 میلیمتر |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 به طور گسترده در صنایع مختلفی مانند اطفاء حریق جنگلها، نگهداری نیروگاهها، بازرسی فتوولتائیک، نظارت امنیتی، دستگاههای پوشیدنی، دستگاههای قابل حمل و غیره استفاده میشود.
نقاط قوت ما
پورتفولیوی متنوع محصولات
تخصص فنی عمیق
اعتبارسنجی دقیق قابلیت اطمینان کیفیت را تضمین میکند
تمرکز بر نوآوری و پیادهسازی عملی در سنجش مادون قرمز
پشتیبانی فنی حرفهای و خدمات توسعه مشترک
سوالات متداول
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز نوعی روش است که از تابش مادون قرمز و انرژی حرارتی برای جمعآوری اطلاعات در مورد اشیاء استفاده میکند. بر اساس تفاوت تابش بین جسم و محیط پسزمینه و تفاوت تابش هر قسمت از خود جسم، تصویر حرارتی مادون قرمز میتواند نوسان تابش هر قسمت از صحنه را نشان دهد و در نتیجه ویژگیهای صحنه را نشان دهد.
2. مزیت تصویربرداری حرارتی مادون قرمز چیست؟
--- دیدن در تاریکی مطلق؛
--- شناسایی در زیر استتار؛
--- تشخیص از راه دور؛
--- تشخیص توزیع حرارت؛
--- اندازهگیری دما بدون تماس؛
--- آگاهی از اشغال
3. کاربردهای تصویربرداری حرارتی مادون قرمز چیست؟
اندازهگیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند. محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در برق، امنیت و نظارت، تولید صنعتی، تحقیقات علمی، درمان پزشکی و سایر زمینههای سنتی استفاده میشوند.
