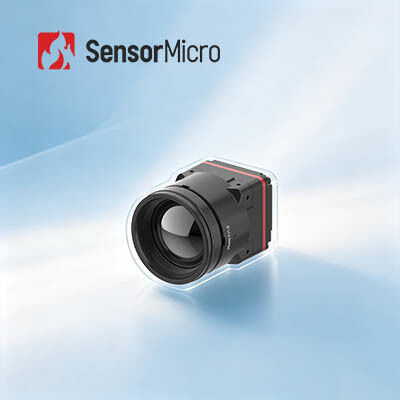

هسته دوربین حرارتی بدون خنککننده با رزولوشن 1280x1024 و اندازه پیکسل 8 میکرومتر برای مصرف برق فوقالعاده پایین 1 وات
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | ولتاژ تغذیه | 4.5-5.5V |
| مصرف برق معمولی | 1W | رابط ویدئویی دیجیتال | MIPI-CSI |
| برجسته کردن | هسته دوربین حرارتی بدون خنک کننده 12 میکرومتر,هسته دوربین حرارتی امنیتی 1280x1024 |
||
توضیحات محصول
هسته دوربین حرارتی بدون خنک کننده 1280x1024 8μm برای دستگاه های پوشیدنی
خلاصه ی محصول
دستگاه های تصویربرداری حرارتی خود را با هسته دوربین مادون قرمز با عملکرد بالا iTL1208 بهینه سازی کنید، یک راه حل پیشگامانه ساخته شده برای بهره وری SWaP (سائز، وزن و قدرت) پیشرو در صنعت.شکستن محدودیت های اندازه سنتی دوربین های حرارتی مگاپیکسلی، iTL1208 دارای یک شکل بسیار فشرده 22.6 × 22.6 × 34.5 میلی متر، وزن 35.7 ± 2g سبک و مصرف انرژی 1W بسیار کم است، که به طور کامل برای سناریوهای برنامه های کاربردی قابل حمل و تلفن همراه مناسب است.
به عنوان اولین هسته دوربین حرارتی 8 مگاپیکسلی جهان، یک آشکارساز با وضوح بالا 1280 × 1024 و الگوریتم های پیشرفته بهبود تصویر را برای گرفتن تصاویر حرارتی دقیق و دقیق ادغام می کند.
SensorMicro در طراحی، تولید، فروش و بازاریابی آشکارگر مادون قرمز، ماژول حرارتی و هسته دوربین مادون قرمز تخصص دارد.ما به مشتریان راه حل های مختلف تصویربرداری حرارتی مادون قرمز ارائه می دهیم که زمان توسعه ثانویه را کوتاه می کند و هزینه ها را به شدت کاهش می دهد.
ویژگی های اصلی
- 8μm ميگاپيکسلي:اولین هسته دوربین حرارتی 8 مگاپیکسلی جهان که توسط کشنده فوق مادون قرمز ApexCore 1280 × 1024 / 8 مگاپیکسلی استفاده می شود، که رزولوشن بالا را با یکپارچه سازی فوق کمپیکت متعادل می کند.
- رهبر عملکرد SWaP:اندازه گیری فقط 22.6×22.6×34.5 میلی متر، وزن 35.7±2g (از جمله لنز 12 میلی متر) ، و مصرف فقط 1W، شکستن موانع اندازه برای تصویربرداری حرارتی مگاپیکسلی.
- اپتیک های بدون جرمنیوم:اپتیک های کالکوجناید با گزینه های مختلف لنز برای نیازهای کاربردی متنوع.
- ادغام سریع:رابط خروجی تصویر MIPI CSI با خروجی داده های RAW و YUV برای ادغام سیستم ساده.
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| نشانگرهای آشکارسازان IR | مواد حساس: VOx رزولوشن: 1280×1024 اندازه پیکسل: 8μm پاسخ طیف: 8μm ~ 14μm NETD معمولی: ≤30mK |
| پردازش تصویر | نرخ فریم دیجیتال: 25/30 هرتز زمان راه اندازی: ≤6s ویدیوی دیجیتال: RAW/YUV الگوریتم تصویر: NUC/3DNR/DNS/DRC/EE نمایش تصویر: 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| برق | رابط استاندارد خارجی: 34Pin_Connector رابط: BP04SD-34-0065-R0 رابط ارتباطی: TTL-232/I2C رابط ویدیویی دیجیتال: MIPI-CSI ولتاژ منبع: 4.5 تا 5.5 ولت مصرف برق معمولی: 1W |
| ماشین آلات |
اندازه (از جمله لنز): • لنز 5mm: 22.6mm × 22.6mm × 50mm (قطر بیرونی لنز Φ37mm) • لنز 10 میلی متری: 22.6mm × 22.6mm × 45.3mm (قطر بیرونی لنز Φ33mm) • لنز 12 میلی متری: 22.6mm × 22.6mm × 34.5mm (قطر بیرونی لنز Φ26.6mm) • لنز 17mm: 22.6mm × 22.6mm × 35.4mm (قطر بیرونی لنز Φ27mm) • لنز 25 میلی متری: 22.6mm × 22.6mm × 44.2mm (قطر بیرونی لنز Φ33mm) • لنز 35 میلی متری: 22.6mm × 22.6mm × 50.9mm (قطر بیرونی لنز Φ43.2mm) وزن (از جمله لنز): • لنز ۵ میلی متری: ۸۵٫۵±۴٫۵ گرم • 10mm لنز: 70.5±3.6g • 12mm لنز: 35.7±2g • 17mm لنز: 40.7±2.1g • 25mm لنز: 71.0±3.6g • 35mm لنز: 110±5.5g |
| سازگاری با محیط زیست | دمای کار: -40°C ~ +70°C دمای ذخیره سازی: -45°C ~ +85°C رطوبت: 5٪ تا 95٪، بدون فشرده سازی ارتعاش: 5.35grms، ارتعاش تصادفی، 3- محور ضربه: نصف موج سینوس، 40g / 11ms، جهت ضربه 3 محور، 6 جهت گواهینامه: ROHS2.0/REACH لنز نوری: فوکوس ثابت Athermal: 5/10/12/17/25/35mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 به طور گسترده ای در مبارزه با آتش سوزی جنگل، نگهداری برق، بازرسی خورشیدی، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و موارد دیگر استفاده می شود.
روش خدمت ما
پیش فروش
تجزیه و تحلیل الزامات
ارزیابی سناریو
انتخاب محصول
راه حل های سفارشی
تعویض
تحویل سریع
ادغام سیستم و آزمایش
آموزش فنی
راهنمای استفاده
خدمات پس از فروش
تشخیص از راه دور
خدمات گارانتی
ارتقاء نرم افزار
تعمیرات فنی
پرسش های مکرر
وضوح کشنده ی مادون قرمز چیه؟
یعنی تعداد پیکسل های تصویربرداری حرارتی. رزولوشن بالاتر به معنای نقاط مشاهده و اندازه گیری درجه حرارت بیشتر است.بنابراین اهداف کوچکتر در فاصله های طولانی تر می توانند مشاهده و اندازه گیری شوند.معمولاً وضوح تصویربرداری حرارتی مادون قرمز بین 256x192، 384x288، 640x512، 800x600، 1024x768، 1280x1024 و غیره است. با وضوح بالاتر، هزینه آشکارگر بیشتر خواهد بود.
میدان دید (FOV)
به میدان دید دو بعدی از فضای شی مشاهده شده توسط سیستم نوری تصویربرداری حرارتی مادون قرمز اشاره دارد. به عنوان مثال FOV افقی،فرض بر این که اندازه ی آرایه ی آشکارگر A×B باشد.، اندازه پیکسل d است و فاصله کانونی لنز f است، سپس زاویه افقی FOV θ=2×acrtan (A×d/2f).
پس از انتخاب آرایه آشکارساز و اندازه پیکسل، میدان دید تنها با فاصله کانونی سیستم نوری تغییر می کند: با فاصله کانونی طولانی تر، میدان دید باریک تر خواهد بود.با فاصله کانونی کوتاه تر، ميدان ديد گسترده تر خواهد شد.
