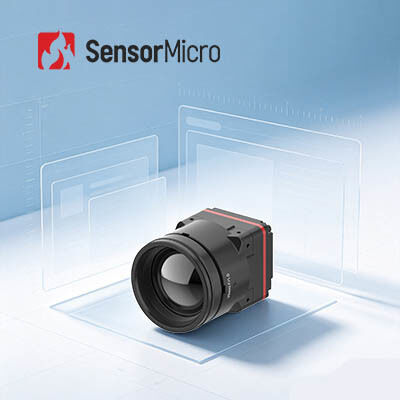

حساسیت بالا 1280x1024 وضوح 8μm اندازه پیکسل هسته دوربین حرارتی برای ادغام سریع
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 / 8μm | NETD | ≤30mK |
|---|---|---|---|
| محدوده طیفی | 8μm ~ 14μm | نرخ فریم دیجیتال | 25/30 هرتز |
| ولتاژ تغذیه | 4.5-5.5V | مصرف برق معمولی | 1W |
| برجسته کردن | هسته دوربین MWIR 640x512,ادغام سریع هسته دوربین MWIR,هسته دوربین حرارتی MCT با حساسیت بالا |
||
توضیحات محصول
هسته دوربین حرارتی LWIR حساسیت بالا 1280x1024/8μm برای ادغام سریع
خلاصه ی محصول
تصاویر حرارتی بسیار شفاف و با جزئیات بالا را با هسته دوربین مادون قرمز 8μm iTL1208، یک راه حل تصویربرداری حرارتی با عملکرد بالا برای تشخیص دقیق، ضبط کنید. This advanced thermal imaging core adopts the ApexCore 1280×1024/8μm large-format megapixel detector featuring an industry-leading 8μm pixel size that significantly boosts integration density and imaging accuracy.
با الگوریتم های حرفه ای بهبود تصویر، به طور موثر کنتراست تصویر را بهینه می کند، سر و صدا را از بین می برد و جزئیات غنی حرارتی را بازگرداند،ارائه نتایج برتر تصویربرداری حرارتی با وضوح بالادر حالی که عملکرد تصویربرداری سطح بالا را حفظ می کند، iTL1208 با ابعاد جمع و جور، ساخت سبک وزن و مصرف انرژی کم، بهینه سازی SWaP را به دست می آورد.به طور کامل پاسخگویی به خواسته های دوگانه از وضوح بالا و قابل حمل برای دستگاه های تصویربرداری حرارتی مدرن.
ویژگی های اصلی
- 8μm ميگاپيکسلي:اولین هسته دوربین حرارتی 8 مگاپیکسلی جهان که توسط کشنده فوق مادون قرمز ApexCore 1280 × 1024 / 8 مگاپیکسلی استفاده می شود، که رزولوشن بالا را با یکپارچه سازی فوق کمپیکت متعادل می کند.
- عملکرد پیشرفته SWaP:اندازه گیری فقط 22.6×22.6×34.5 میلی متر، وزن 35.7±2g (از جمله یک لنز 12 میلی متر) ، و مصرف فقط 1W، شکستن مانع اندازه برای تصویربرداری حرارتی مگاپیکسلی.
- اپتیک بدون جرمنیوم و ادغام سریع:اپتیک های خالکوجنید بدون جرمنیوم با گزینه های مختلف لنز برای نیازهای کاربردی متنوع. رابط خروجی تصویر MIPI CSI با خروجی داده های RAW و YUV برای ادغام سیستم ساده.
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/I2C |
| رابط ویدیویی دیجیتال | MIPI-CSI |
| ولتاژ تغذیه | 4.5-5.5 ولت |
| مصرف برق معمولی | 1W |
| ماشین آلات | |
| اندازه (از جمله لنز) | با لنز 5 میلی متری: 22.6mm × 22.6mm × 50mm (قطر بیرونی لنز Φ37mm) با لنز 10 میلی متری: 22.6mm × 22.6mm × 45.3mm (قطر بیرونی لنز Φ33mm) با لنز 12 میلی متری: 22.6mm × 22.6mm × 34.5mm (قطر بیرونی لنز Φ26.6mm) با لنز 17 میلی متری: 22.6mm × 22.6mm × 35.4mm (قطر بیرونی لنز Φ27mm) با لنز 25mm: 22.6mm × 22.6mm × 44.2mm (قطر بیرونی لنز Φ33mm) با لنز 35 میلی متری: 22.6mm × 22.6mm × 50.9mm (قطر بیرونی لنز Φ43.2mm) |
| وزن (از جمله لنز) | 85.5±4.5g (با لنز 5mm) 70.5±3.6g (با لنز 10mm) 35.7±2g (با لنز 12mm) 40.7±2.1g (با لنز 17 میلی متری) 71.0±3.6g (با لنز 25mm) 110±5.5g (با لنز 35 میلی متری) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 5/10/12/17/25/35mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 به طور گسترده ای در بسیاری از زمینه ها مانند آتش سوزی جنگل، نگهداری برق، بازرسی خورشیدی، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل،و بیشتر.
مزایای ما
- سفارشی سازی محصول:تنظیم پیکربندی ها و تطبیق الگوریتم ها برای پاسخگویی به الزامات خاص صنعت
- پشتیبانی فنی و آموزش در محل:فراهم کردن مشتریان اصلی با راه اندازی سیستم عملی و آموزش عملیاتی
- نوآوری مشترک برای محصولات و بازارهای جدید:همکاری با مشتریان برای توسعه مشترک راه حل های کاربردی تحت قرمز نوآورانه
پرسش های مکرر
حساسيت حرارتي چيست؟
حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.
کاربرد تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز است.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده ای در امنیت و نظارت استفاده می شود، بازرسی صنعتی، آتش نشانی، تعمیر و نگهداری پیش بینی شده، ADAS، پیشگیری از همه گیری ها، AIoT و موارد دیگر.
