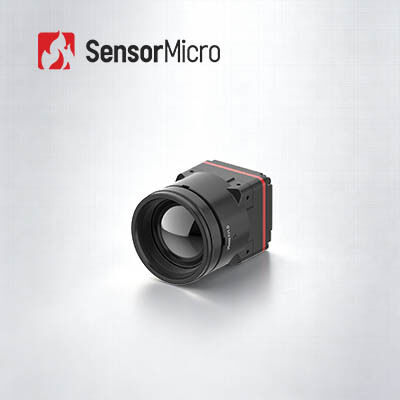

ماژول دوربین حرارتی با رزولوشن 1280x1024 و اندازه پیکسل 8 میکرومتر با مصرف توان 1 وات برای دستگاههای قابل حمل
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم دیجیتال | 25/30 هرتز |
| ولتاژ تغذیه | 4.5-5.5V | مصرف برق معمولی | 1W |
| برجسته کردن | ماژول دوربین حرارتی با وضوح بالا 1280x1024,ماژول دوربین حرارتی با وضوح بالا 220 گرم |
||
توضیحات محصول
ماژول دوربین حرارتی HD 1280x1024/8μm برای دستگاه های قابل حمل
خلاصه ی محصول
توسعه سیستم حرارتی را با هسته دوربین مادون قرمز 8μm iTL1208 بسیار قابل ادغام ساده کنید، که برای سازگاری جهانی و گسترش سریع طراحی شده است.این هسته حرارتی فشرده از گزینه های مختلف لنز از طریق اپتیک های برتر بدون جرمنیوم پشتیبانی می کند، سازگاری با نیازهای مختلف صنعتی و غیرنظامی تصویربرداری حرارتی
مجهز به رابط خروجی تصویری استاندارد MIPI CSI، خروجی داده های دوگانه RAW و YUV انعطاف پذیر را برای مطابقت با نیازهای مختلف توسعه سیستم فراهم می کند.به شدت کاهش دشواری و چرخه ادغامبا وجود اندازه بسیار کوچک ۲۲٫۶×۲۲٫۶×۳۴٫۵ میلی متر و طراحی سبک ۳۵٫۷±۲ گرم، iTL1208 دارای وضوح کامل ۱۲۸۰×۱۰۲۴ مگاپیکسلی و قابلیت تصویربرداری حرارتی با وضوح بالا است.با مصرف انرژی کم 1 وات که عملکرد پایدار طولانی مدت را برای دستگاه های تلفن همراه و دستی یکپارچه تضمین می کند.
ویژگی های اصلی
- 8μm ميگاپيکسلي:اولین هسته دوربین حرارتی 8 مگاپیکسلی جهان که توسط کشنده فوق مادون قرمز ApexCore 1280 × 1024 / 8 مگاپیکسلی استفاده می شود، که رزولوشن بالا را با یکپارچه سازی فوق کمپیکت متعادل می کند.
- عملکرد پیشرفته SWaP:اندازه گیری فقط 22.6×22.6×34.5 میلی متر، وزن 35.7±2g (از جمله یک لنز 12 میلی متر) ، و مصرف فقط 1W، شکستن مانع اندازه برای تصویربرداری حرارتی مگاپیکسلی.
- اپتیک بدون جرمنیوم، ادغام سریع:اپتیک های خالکوجنید بدون جرمنیوم با گزینه های مختلف لنز برای نیازهای کاربردی متنوع. رابط خروجی تصویر MIPI CSI با خروجی داده های RAW و YUV برای ادغام سیستم ساده.
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| نشانگرهای آشکارسازان IR |
مواد حساس:VOx قطعنامه:1280×1024 اندازه پیکسل:8μm پاسخ طیف:8μm ~ 14μm NETD معمولی:≤30mK |
| پردازش تصویر |
نرخ فریم دیجیتال:25/30 هرتز زمان شروع:≤6s ویدیوی دیجیتال:RAW/YUV الگوریتم تصویر:NUC/3DNR/DNS/DRC/EE نمایش تصویر:10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدیو |
| برق |
رابط خارجي استاندارد:رابط 34Pin_Connector: BP04SD-34-0065-R0 رابط ارتباطات:TTL-232/I2C رابط ویدیویی دیجیتال:MIPI-CSI ولتاژ تغذیه:4.5-5.5 ولت مصرف برق معمولی:1W |
| ماشین آلات |
اندازه (از جمله لنز): با لنز 5 میلی متری: 22.6mm × 22.6mm × 50mm (قطر بیرونی لنز Φ37mm) با لنز 10 میلی متری: 22.6mm × 22.6mm × 45.3mm (قطر بیرونی لنز Φ33mm) با لنز 12 میلی متری: 22.6mm × 22.6mm × 34.5mm (قطر بیرونی لنز Φ26.6mm) با لنز 17 میلی متری: 22.6mm × 22.6mm × 35.4mm (قطر بیرونی لنز Φ27mm) با لنز 25mm: 22.6mm × 22.6mm × 44.2mm (قطر بیرونی لنز Φ33mm) با لنز 35 میلی متری: 22.6mm × 22.6mm × 50.9mm (قطر بیرونی لنز Φ43.2mm) وزن (از جمله لنز): 85.5±4.5g (با لنز 5mm) 70.5±3.6g (با لنز 10mm) 35.7±2g (با لنز 12mm) 40.7±2.1g (با لنز 17 میلی متری) 71.0±3.6g (با لنز 25mm) 110±5.5g (با لنز 35 میلی متری) |
| سازگاری با محیط زیست |
دمای کار:-40°C~+70°C دمای ذخیره سازی:-45°C تا +85°C رطوبت:5٪ تا 95٪، بدون فشرده سازی ارتعاش:5.35 گرمي، ارتعاش تصادفي، 3- محور تاثیر:نصف موج سینوس، 40g/11ms، جهت ضربه 3 محور، 6 جهت گواهینامه:ROHS2.0/REACH لنز نوری:فوکوس ثابت: 5/10/12/17/25/35mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL1208 به طور گسترده ای در مبارزه با آتش سوزی جنگل، نگهداری برق، بازرسی خورشیدی، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و موارد دیگر استفاده می شود.
خدمات استاندارد
- اسناد کامل:کتابچه راهنمای محصول، راهنمای راه اندازی و مرجع انتخاب برای اجرای یکپارچه.
- کمک به توسعه و آزمایش:آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامتر آسان شده است.
- ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق.
- پشتیبانی فنی از راه دور:24/7 پشتیبانی با پاسخ سریع و حل سریع برای مسائل مهم.
- گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه
پرسش های مکرر
تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز یک روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند.این تابش مادون قرمز نامرئی را به تصاویر حرارتی مادون قرمز قابل مشاهده تبدیل می کند که توزیع دما سطح هدف را نشان می دهداجسام مختلف و حتی قسمت های مختلف از یک جسم دارای توانایی تابش و قدرت بازتاب مادون قرمز متفاوت هستند.
از تصویربرداری مادون قرمز برای چه می توان استفاده کرد؟
برنامه های کاربردی تصویربرداری مادون قرمز شامل بینایی شبانه، جستجو و نجات، آزمایش غیر مخرب، پیشگیری از اپیدمی، ترموگرافی، امنیت و نظارت، آتش نشانی،و بسیاری از کاربردهای صنعتی و تجاری دیگر.
ماژول تصویربرداری حرارتی چیست؟
یک ماژول تصویربرداری حرارتی به طور معمول شامل یک آشکارساز مادون قرمز، لنز مادون قرمز و تجهیزات الکترونیکی سخت افزاری با نرم افزار و الگوریتم جاسازی شده است.نشان دهنده حداقل واحد عملکردی دستگاه تصویربرداری حرارتی است.، طراحی شده برای ادغام در سیستم های بزرگتر.
