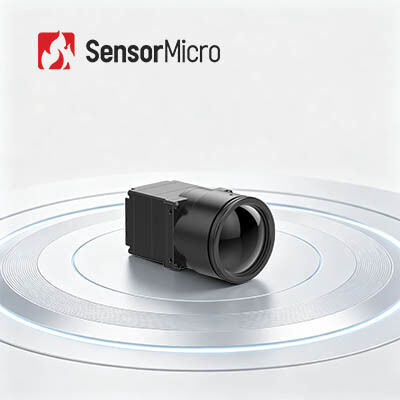

آرایه بزرگ Uncooled Thermal Camera Core 1280x1024 12μm برای امنیت و نظارت
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم دیجیتال | 30 هرتز |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت | مصرف برق معمولی | 1.0 وات |
| برجسته کردن | آرایه بزرگ دوربین حرارتی خنک نشده,دوربین حرارتی خنک نشده هسته 1280x1024 |
||
توضیحات محصول
هسته دوربین حرارتی بدون خنک کننده 1280x1024 12μm برای امنیت و نظارت
خلاصه ی محصول
هسته دوربین حرارتی COIN1212 که خنک نشده است تصویربرداری حرارتی با وضوح بالا تا 1280x1024 پیکسل را ارائه می دهد، جزئیات دقیق را با وضوح استثنایی نشان می دهد.آن را ارائه رزولوشن فضایی برتر و سازگاری با لنزهای نوری کوتاه تر برای توانایی های ارتقاء ماموریت محدوده.
این هسته حرارتی مادون قرمز برای کاربردهای متنوع طراحی شده است و راه حل های قابل اعتماد اطلاعاتی بصری را در روز، شب، دید کم و همه شرایط آب و هوایی ارائه می دهد.
ویژگی های اصلی
- تصویربرداری با وضوح بالا، تشخیص دقیق:رزولوشن 1280×1024/12μm میگاپیکسل امکان تصویربرداری HD میدان دید گسترده و محدوده طولانی را با گرفتن جزئیات هدف واضح در طول مشاهده از نزدیک فراهم می کند
- با ویژگی های کامل و مقرون به صرفه:ساخته شده با صنعت پیشرو شکل بزرگ غیر خنک کش مادون قرمز و یکپارچه الگوریتم پردازش تصویر پیشرفته برای افزایش وضوح و کیفیت بصری
- ادغام سریع، توسعه شتاب:از چندین رابط خروجی تصویر از جمله DVP و BT پشتیبانی می کند.1120، با خروجی داده های تصویر RAW/YUV و کنترل پورت سریالی
مشخصات محصول
| مدل | سکه1212 |
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤40mK/F1.0/25°C |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان شروع | 6s |
| ویدیوی آنالوگ | / |
| ویدیوی دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) کاهش 3D سر و صدا (3DNR) سرکوب نویز دو بعدی (DNS) فشرده سازی دامنه پویا (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، مرد) |
| تخته تمدید | USB30 |
| رابط ارتباطی | TTL-232 |
| رابط ویدیویی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5 تا 5.5 ولت |
| مصرف برق معمولی | 1.0W |
| ماشین آلات | |
| اندازه هسته خالی ((ملی متر) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm × 35.4mm × 17.8mm |
| وزن هسته خالی ((g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | |
| لنز های نوری | فوکوس ثابت: 14mm/19mm/25mm/35mm/50mm/100mm |
| سطح حفاظت | IP67 ((عکاس جلو) |
کاربردهای صنعتی
ماژول تصویربرداری مادون قرمز COIN1212 به طور گسترده ای در نظارت بر زیرساخت های کلیدی، تولید پیشرفته، بازرسی صنعتی، تحقیقات علمی و زمینه های مرتبط استفاده می شود.
خط تولید ما
- حساسیت بالا و عملکرد عالی با فناوری مادون قرمز پیشرو در جهان
- ردیاب های مادون قرمز مختلف در دسترس از جمله ردیاب های IR بدون خنک و خنک در فرمت ها و اندازه های پیکسل های مختلف
- تولید انبوه با سه خط تولید و ظرفیت تولید سالانه تا میلیون ها دستگاه برای تحویل سریع
پرسش های مکرر
تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسام با دمای بالاتر از صفر مطلق (-273 درجه سانتیگراد) اشعه های مادون قرمز را تاب می دهند.آشکارسازهای دوربین مادون قرمز تفاوت های دمایی بین اهداف و پس زمینه را برای تولید تصاویر حرارتی اندازه گیری می کنند، همچنین به عنوان تصاویر مادون قرمز شناخته می شود.
آشکارسازان مادون قرمز چطور کار می کنند؟
تشعشعات مادون قرمز که توسط اهداف منتشر می شود به محدوده سنجش دتکتور حرارتی وارد می شود. دتکتور مادون قرمز شدت تشعشعات مختلف را به سیگنال های الکتریکی مربوطه تبدیل می کند.که سپس تقویت و پردازش می شوند تا تصاویر مادون قرمز قابل مشاهده را تشکیل دهند.
مزاياي دتکتور هاي فرعي سرخ سرد چيست؟
آشکارسازان سطح فوکال مادون قرمز خنک شده در دمای پایین ارائه شده توسط خنک کننده های دیتور (DDC) کار می کنند. آنها حساسیت بیشتری را ارائه می دهند.که تفاوت های دمایی ظریف تری نسبت به آشکارسازهای غیر خنک کننده را تشخیص می دهند.، و می تواند اشیاء را در فاصله بیش از ده کیلومتر تشخیص دهد، شناسایی کند و تشخیص دهد. ساختار پیچیده آنها در مقایسه با آشکارسازان غیر خنک کننده هزینه نسبتاً بالاتری دارد.
