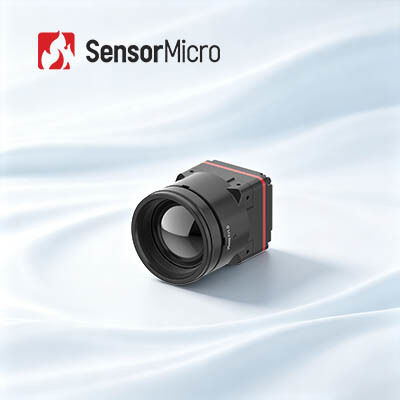

ماژول تصویربرداری حرارتی LWIR بدون خنک کردن 1280x1024 رزولوشن 8μm اندازه پیکسل برای برنامه های کاربردی با عملکرد بالا
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL1208 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| تایپ کنید | ماژول دوربین خنک نشده | ولتاژ تغذیه | 4.5-5.5V |
|---|---|---|---|
| قطعنامه | 1280x1024/8μm | حساسیت بالا | NETD≤30mK |
| نرخ فریم دیجیتال | 25/30 هرتز | طول موج میانی | 8μm ~ 14μm |
| برجسته کردن | دوربین حرارتی RS058 Mwir,دوربین حرارتی Mwir 640x512 |
||
توضیحات محصول
ماژول تصویربرداری حرارتی LWIR مگاپیکسلی بدون خنک کننده 1280x1024 / 8 میکرومتر
مرور کلی محصول
هسته دوربین مادون قرمز مگاپیکسلی iTL1208 8 میکرومتری یک جزء قابل اعتماد برای تجهیزات مختلف تصویربرداری حرارتی است. این محصول با بهرهگیری از طراحی پیشگامانه تشخیص حرارتی مگاپیکسلی 8 میکرومتری، تصویربرداری پایدار با وضوح بالا 1280×1024 و عملکرد عالی SWaP را ارائه میدهد و مشکلات مربوط به اندازه بزرگ، وزن سنگین و مصرف برق بالای هستههای حرارتی سنتی با وضوح بالا را حل میکند.
این محصول با استفاده از فناوری نوری مقرون به صرفه بدون ژرمانیوم و رابط صنعتی استاندارد MIPI CSI، از اتصال سیستم استاندارد و تطابق انعطافپذیر لنز پشتیبانی میکند و برای ادغام دستهای از تصویربردار حرارتی دستی، تجهیزات تشخیص موبایل و دستگاههای نظارت حرارتی قابل حمل مناسب است. این محصول با کنترل کیفیت دقیق و عملکرد پایدار کم مصرف، یک راه حل ارتقاء مقرون به صرفه برای سیستمهای تصویربرداری حرارتی صنعتی است.
ویژگیهای اصلی
- دستاورد مگاپیکسلی 8 میکرومتری:اولین هسته دوربین حرارتی مگاپیکسلی 8 میکرومتری جهان که با استفاده از آشکارساز ابر مادون قرمز ApexCore 1280×1024/8 میکرومتری کار میکند و وضوح بالا را با ادغام فوقالعاده فشرده متعادل میسازد.
- در خط مقدم عملکرد SWaP:ابعاد تنها 22.6×22.6×34.5 میلیمتر، وزن 35.7±2 گرم (شامل لنز 12 میلیمتری) و مصرف تنها 1 وات، که مانع اندازه تصویربرداری حرارتی مگاپیکسلی را میشکند.
- اپتیک بدون ژرمانیوم، ادغام سریع:اپتیک بدون ژرمانیوم با گزینههای لنز متعدد برای نیازهای کاربردی متنوع. رابط خروجی تصویر MIPI CSI با خروجی داده RAW و YUV برای ادغام ساده سیستم.
مشخصات محصول
| مدل | iTL1208 |
|---|---|
| شاخصهای آشکارساز مادون قرمز |
ماده حساس:VOx وضوح:1280×1024 اندازه پیکسل:8 میکرومتر پاسخ طیفی:8 میکرومتر ~ 14 میکرومتر NETD معمول:≤30mK |
| پردازش تصویر |
نرخ فریم دیجیتال:25/30 هرتز زمان راهاندازی:≤6 ثانیه ویدئوی دیجیتال:RAW/YUV الگوریتم تصویر:NUC/3DNR/DNS/DRC/EE نمایش تصویر:10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | کنترل ماژول و نمایش ویدئو |
| الکتریکی |
رابط خارجی استاندارد:رابط کانکتور 34 پین: BP04SD-34-0065-R0 رابط ارتباطی:TTL-232/I2C رابط ویدئوی دیجیتال:MIPI-CSI ولتاژ تغذیه:4.5-5.5 ولت مصرف برق معمول:1 وات |
| مکانیکی |
ابعاد (شامل لنز): • با لنز 5 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 50 میلیمتر (قطر خارجی لنز Φ37 میلیمتر) • با لنز 10 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 45.3 میلیمتر (قطر خارجی لنز Φ33 میلیمتر) • با لنز 12 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 34.5 میلیمتر (قطر خارجی لنز Φ26.6 میلیمتر) • با لنز 17 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 35.4 میلیمتر (قطر خارجی لنز Φ27 میلیمتر) • با لنز 25 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 44.2 میلیمتر (قطر خارجی لنز Φ33 میلیمتر) • با لنز 35 میلیمتری: 22.6 میلیمتر × 22.6 میلیمتر × 50.9 میلیمتر (قطر خارجی لنز Φ43.2 میلیمتر) وزن (شامل لنز): • 85.5±4.5 گرم (با لنز 5 میلیمتری) • 70.5±3.6 گرم (با لنز 10 میلیمتری) • 35.7±2 گرم (با لنز 12 میلیمتری) • 40.7±2.1 گرم (با لنز 17 میلیمتری) • 71.0±3.6 گرم (با لنز 25 میلیمتری) • 110±5.5 گرم (با لنز 35 میلیمتری) |
| سازگاری محیطی |
دمای عملیاتی:-40℃~+70℃ دمای ذخیرهسازی:-45℃~+85℃ رطوبت:5%~95%، بدون میعان لرزش:5.35grms، لرزش تصادفی، 3 محور ضربه:موج نیم سینوسی، 40g/11ms، جهت ضربه 3 محور، 6 جهت گواهینامه:ROHS2.0/REACH لنز نوری:فوکوس ثابت آترمال: 5/10/12/17/25/35 میلیمتر |
کاربردهای صنعتی
ماژول دوربین مادون قرمز iTL1208 در بسیاری از زمینهها مانند اطفاء حریق جنگلها، نگهداری نیروگاهها، بازرسی فتوولتائیک، نظارت امنیتی، دستگاههای پوشیدنی، دستگاههای قابل حمل و غیره به طور گسترده مورد استفاده قرار میگیرد.
معرفی شرکت
SensorMicro پیشروترین تولیدکننده و ارائهدهنده خدمات آشکارساز مادون قرمز در جهان است. این شرکت مایل است آشکارسازهای تصویربرداری حرارتی بدون خنک کننده و خنک کننده با کارایی بالا را به مشتریان در سراسر جهان ارائه دهد و تجربه کاربردی حرفهای خود را به اشتراک بگذارد.
SensorMicro آشکارسازهای مادون قرمز پیشرفته، هستههای دوربین و ماژولها را با فرمتها و باندهای موجی متنوع ارائه میدهد. محصولات ما که برای وضوح، حساسیت و کارایی طراحی شدهاند، به طور یکپارچه در سیستمهای مختلف ادغام میشوند و برنامههای تصویربرداری و سنجش نسل بعدی را در صنایع مختلف توانمند میسازند.
آشکارسازهای SensorMicro به طور گسترده در ترموگرافی، امنیت و نظارت، دید شخصی، خودرو و محصولات مادون قرمز مصرفی مورد استفاده قرار گرفتهاند. قابلیت تولید انبوه SensorMicro این امکان را به آن میدهد که تقاضای رو به رشد از تمام بازارهای موجود و نوظهور را برآورده کند.
سوالات متداول
تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی برای استفاده از تابش مادون قرمز و انرژی حرارتی برای جمعآوری اطلاعات در مورد اشیاء است تا تصاویری از آنها ایجاد شود یا اطلاعات دمایی اشیاء حتی در محیطهای با دید کم به دست آید.
تصویربرداری حرارتی مادون قرمز چگونه کار میکند؟
سیستم تصویربرداری حرارتی مادون قرمز یک فناوری تشخیص و شناسایی غیرفعال و بدون تماس مادون قرمز است. این سیستم تابش مادون قرمز صحنه را از طریق سیستم نوری مادون قرمز که میتواند تابش مادون قرمز را عبور دهد، بر روی آرایه صفحه کانونی آشکارساز مادون قرمز متمرکز میکند. آشکارساز حرارتی سیگنال تابش با شدتهای مختلف را به سیگنال الکتریکی متناظر تبدیل میکند و سپس از طریق تقویت و پردازش ویدئو، تصویر مادون قرمز قابل مشاهده توسط چشم غیر مسلح را تشکیل میدهد.
