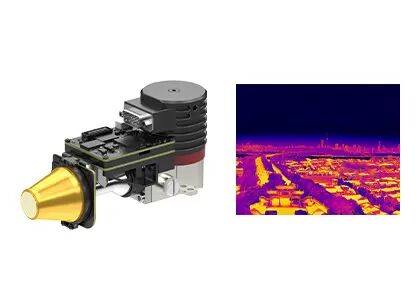

ماژول دوربین حرارتی 1280x1024 10μm برای تشخیص فاصله طولانی و ادغام ماژول تصویربرداری حرارتی
| قطعنامه | 1280x1024 | Pixel Pitch | 10 میکرومتر |
|---|---|---|---|
| NETD | 35mK (F2) | محدوده طیفی | 7.7 میکرومتر ± 0.2μm ~ 9.4μm ± 0.3μm mm |
| اندازه | 148 × 59 × 82 میلی متر | نرخ فریم | 50 هرتز |
| برجسته کردن | ماژول دوربین حرارتی با وضوح بالا MWIR,ماژول دوربین حرارتی با وضوح بالا 1280x1024 |
||
دوربین GAVIN GC1210LC یک هسته دوربین مادون قرمز موج بلند (LWIR) با وضوح بالا است که بر اساس فرمت 1280×1024، 10 میکرومتر پیکسل IR FPA ساخته شده است. همراه با الگوریتمهای پردازش تصویر متعدد، تصاویر مادون قرمز مگاپیکسلی با وضوح بالا و ظریف را ارائه میدهد و آن را به ویژه برای وظایف تشخیص هدف در برد طولانی در شرایط دید ضعیف و آب و هوای سخت مناسب میسازد.
ماژول دوربین مادون قرمز GAVIN GC1210LC توسعه ثانویه سریع را برای مشتریان OEM آسان میکند و دوره توسعه سیستمهای آنها را کوتاه مینماید.
- توسعه یافته با آشکارساز موج بلند مگاپیکسلی 1280×1024 / 10 میکرومتر برای جزئیات استثنایی.
- بهبود یافته با الگوریتمهای تصویر نسل بعدی شامل DRC، کاهش نویز 2D/3D و بهبود لبه EE برای تصویربرداری واضحتر.
- مقاومت قوی در برابر گرد و غبار و تابش خیره کننده، سازگار با محیطهای پیچیده.
- قابلیت تشخیص اجسام با دمای پایین.
- فناوری Superlattice نوع II با راندمان کوانتومی و یکنواختی عالی.
- رابطهای تصویر متعدد: CameraLink / USB 3.0 / GigE / HDMI / SDI / MIPI / فیبر.
- خروجی انعطافپذیر داده تصویر RAW / YUV.
| مدل | GAVIN GC1210LC |
| شاخصها | |
| وضوح | 1280×1024 |
| اندازه پیکسل | 10 میکرومتر |
| پاسخ طیفی | 7.7 میکرومتر ± 0.2 میکرومتر تا 9.4 میکرومتر ± 0.3 میکرومتر |
| NETD آشکارساز IR (23 درجه سانتیگراد) | 35 mK (F2) |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز |
| حالت کم نور | خطی / هیستوگرام / ترکیبی |
| بزرگنمایی دیجیتال | بزرگنمایی دیجیتال پیوسته 1 برابر تا 8 برابر |
| جهت تصویر | چرخش افقی / عمودی / مورب |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE |
| الکتریکی | |
| ویدئوی دیجیتال | استاندارد: DVP گزینه: CameraLink / USB 3.0 / GigE / SDI / HDMI / MIPI / فیبر نوری تک حالته / فیبر نوری چند حالته |
| همگام سازی خارجی | استاندارد: LV-TTL گزینه: RS422 / LVDS |
| ارتباطات | استاندارد: USB 2.0 / LV-TTL گزینه: RS422 / CAN / USB 3.0 / GigE |
| منبع تغذیه | 24 ولت ± 4 ولت |
| مصرف برق پایدار (23 درجه سانتیگراد) | ≤ 15 وات |
| زمان خنک شدن (23 درجه سانتیگراد) | ≤ 8 دقیقه |
| اندازه (میلی متر) | 148 × 59 × 82 |
| وزن (گرم) | ≤ 730 |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
| لنز نوری | |
| گزینههای لنز | فوکوس ثابت: 45 میلی متر / F2 زوم پیوسته: 30 تا 300 / F2 |
ماژول تصویربرداری حرارتی GAVIN GC1210LC به طور گسترده در بسیاری از زمینهها مانند NDT، نظارت بر محیط زیست، نظارت در برد طولانی، تحقیقات علمی و موارد دیگر استفاده میشود.
با هدایت نیازهای کاربر، SensorMicro متعهد به توسعه عمیق و بهبود مستمر محصولات مادون قرمز و راهکارهای کاربردی است. ما نه تنها محصولات سختافزاری با کیفیت بالا ارائه میدهیم، بلکه تجربه کاربردی حرفهای را نیز به اشتراک میگذاریم و راهکارهای سفارشی متناسب با نیازهای منحصر به فرد صنایع مختلف ارائه میدهیم. شبکه خدمات جهانی ما پشتیبانی فنی به موقع و خدمات پس از فروش را تضمین میکند و ما را به شریکی قابل اعتماد برای مشتریان در سراسر جهان تبدیل میکند.
تصویربرداری حرارتی مادون قرمز روشی است که از تابش مادون قرمز و انرژی حرارتی برای جمعآوری اطلاعات در مورد اجسام استفاده میکند. این روش تابش مادون قرمز نامرئی را به یک تصویر حرارتی مادون قرمز قابل مشاهده تبدیل میکند که توزیع دما را در سطح هدف نشان میدهد. اجسام مختلف - و حتی بخشهای مختلف یک جسم - توانایی تابش و قدرت بازتاب مادون قرمز متفاوتی دارند.
- دید در شب
- جستجو و نجات
- تست غیر مخرب
- پیشگیری از اپیدمی
- ترموگرافی
- امنیت و نظارت
- آتش نشانی
- و بیشتر
یک ماژول تصویربرداری حرارتی معمولاً از یک آشکارساز مادون قرمز، یک لنز مادون قرمز و الکترونیک سختافزاری با نرمافزار و الگوریتمهای تعبیه شده تشکیل شده است. این حداقل واحد یک دستگاه تصویربرداری حرارتی است.
