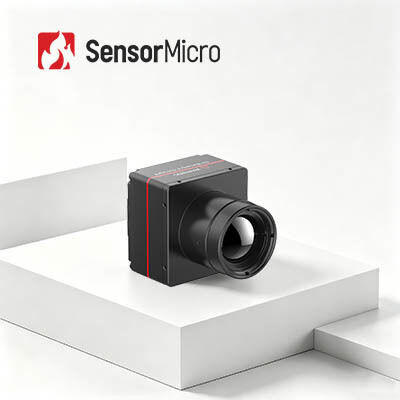

1280x1024 وضوح 12μm اندازه پیکسل ماژول دوربین حرارتی طراحی بدون شاتر برای تصویربرداری با وضوح بالا
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iSE1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز | محدوده طیفی | 8 تا 14 میکرومتر |
| رابط ارتباطی | TTL-232/USB | ولتاژ تغذیه | 2.7 ولت تا 5.3 ولت |
| برجسته کردن | ماژول دوربین حرارتی 1280x1024 LWIR,ماژول دوربین حرارتی لنز زوم 180 میلیمتری,ماژول تصویربرداری حرارتی لنز زوم 30 میلیمتری |
||
توضیحات محصول
1280x1024/12μm HD LWIR Thermal Camera Module رزولوشن مگا پیکسل
خلاصه ی محصول
هسته دوربین حرارتی iSE1212 از یک کشنده مادون قرمز 1280×1024/12μm استفاده می کند. با یک آرایه بزرگ 1280×1024 رزولوشن، بستر سخت افزاری حرفه ای و الگوریتم های تصویر پیشرفته،این ماژول تصویربرداری حرارتی با وضوح بالا تضمین می کند که میدان دید گسترده تر و گرفتن جزئیات تصویر بهبود یافته است..
با داشتن طراحی بدون شاتر، به طور موثر از مشکلات سرگیجه تصویر و سر و صدا که معمولاً در طول مشاهده مواجه می شوند، جلوگیری می کند.تصویر در تصویر، OSD قابل تنظیم، حالت خواب، زوم الکترونیکی، و ویژگی های دیگر. با رابط های ویدیویی متعدد و سازگاری لنز برای ادغام آسان،این عملکرد تصویربرداری برتر را برای برنامه های تحت قرمز پیشرفته ارائه می دهد.
ویژگی های اصلی
- تصویربرداری با وضوح بالا با تصاویر صاف-تصوير حرارتي مگاپيکسلي با عملکرد صاف و بدون تاخير ارائه ميده. ميدان ديد گسترده تر ، پوشش زاويه بزرگتر ، محدوده ي کشفي بيشتري و ضبط دقيق تر
- کار بدون شاتر برای عملکرد خاموش- نیازی به کالیبراسیون شاتر در طول استفاده نیست، از بین بردن تعویق تصویر معمول در طرح های سنتی. کار ساکت کمک می کند تا از شناسایی توسط اهداف جلوگیری شود.
- ویژگی غنی و ادغام دوستانه- از الگوریتم های فوق وضوح، تصویر در تصویر، OSD سفارشی، حالت خواب، کالیبراسیون یک کلیک و سازگاری با صفحه نمایش های مختلف Micro OLED پشتیبانی می کند.سازگار با طیف گسترده ای از لنزهای نوری و اجزای گسترده برای توسعه ثانویه آسان و ادغام سیستم انعطاف پذیر.
مشخصات محصول
| مشخصات | جزئیات |
|---|---|
| مدل | iSE1212 |
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| پیکسل های موثر | 1280×1024 |
| نرخ فریم دیجیتال | 25Hz/30Hz/50Hz |
| زمان شروع | 7s |
| ویدیوی دیجیتال | YUV420/YUV422/RGB888/RAW |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC |
| بدون شاتر | پشتیبانی شده |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| جهت تصویر | افقی/ عمودی/ قطری |
| زوم دیجیتال | 1x/2x/4x/8x |
| روشنایی تصویر | اتوماتیک/دستی |
| کنتراست تصویر | اتوماتیک/دستی |
| حالت جبران خسارت | راهنما |
| شبكه دار | پشتیبانی شده |
| عملکرد سیستم | |
| حالت خواب | پشتیبانی شده |
| تنظیمات منوی | قابل تنظیم |
| زبان منوی | چینی / انگلیسی |
| کالیبراسیون آفست | پشتیبانی شده |
| صفحه کلید | ≥4 (فعالیت های دکمه قابل تنظیم است) |
| رانندگي OLED | پشتیبانی از I2C، 16bit/24bit Parallel Port، datavalid و سایر سیگنال های صفحه نمایش درایو. Direct Drive Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A.از سیگنال های نمایش MIPI پشتیبانی می کند و می تواند به طور مستقیم صفحه نمایش IBOE VX039FHP-NH4 را هدایت کند. |
| نرم افزار کامپیوتر | نرم افزار کامپیوتر - کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | 50pin: BP040SB-50-0114-B-R0 |
| رابط ارتباطی | TTL-232/USB |
| رابط ویدیویی دیجیتال | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| اجزای تمدید | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| ولتاژ تغذیه | 2.7V ~ 5.3V |
| مصرف برق معمولی | 1.2W@25Hz@23±3°C |
| مکانیک/لنز | |
| اندازه هسته خالی ((ملی متر) | 38×39×28 68×69×302 |
| وزن هسته خالی ((g) | 65±3 88.5±3 |
| لنز های نوری | فوکوس ثابت: 14 میلی متر / 19 میلی متر / 25 میلی متر / 35 میلی متر. لنز موتور: 75mm/100mm/150mm زوم مداوم: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm |
| اجزای شاتر | اختیاری |
| سطح حفاظت | IP67 (لنز جلویی) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35g، ارتعاش تصادفی، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه در محور X، 3 برابر |
| گواهینامه | ROHS2.0/REACH |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iSE1212 به طور گسترده ای در بسیاری از صنایع استفاده می شود، از جمله:
- چشم انداز صنعتی
- آتش نشانی و نجات
- نظارت بر امنیت
- مشاهده در فضای باز
- دید ماشینی
- الکترونیک مصرفی
پرسش های مکرر
تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز یک روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند.با توجه به تفاوت تشعشع بین شی و محیط پس زمینه و تفاوت تشعشع هر بخش از شی خود، تصویر حرارتی مادون قرمز می تواند نوسانات تابش هر بخش از صحنه را نشان دهد، بنابراین ویژگی های صحنه را نشان می دهد.
فواید تصویربرداری حرارتی مادون قرمز چیست؟
- از تاریکی کامل دیدن
- شناسايي تحت پوشش
- تشخیص فاصله دور
- تشخیص توزیع گرما
- اندازه گیری دمای بدون تماس
- آگاهی از شغل
کاربرد تصویربرداری حرارتی مادون قرمز چیست؟
اندازه گیری دمای هوا و تصویربرداری در تمام آب و هوا دو عملکرد اساسی از فناوری تصویربرداری حرارتی مادون قرمز است. محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده ای در انرژی الکتریکی استفاده می شود،امنیت و نظارت، تولید صنعتی، تحقیقات علمی، درمان پزشکی و سایر زمینه های سنتی.
