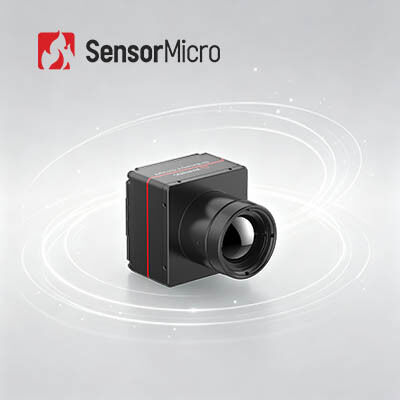

رزولوشن 1280x1024 12μm Pixel Pitch هسته دوربین حرارتی بدون شاتر برای ماژول تصویربرداری حرارتی پیشرفته
| Place of Origin | China |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | RoHS2.0; Reach |
| شماره مدل | iSE1212 |
| Minimum Order Quantity | 1 |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| ولتاژ کاری | 2.7 ولت تا 5.3 ولت | محدوده طیفی | 8μm تا 14μm |
|---|---|---|---|
| Pixel Pitch | 12 میکرومتر | مصرف برق معمولی | 1.2W@25Hz@23±3℃ |
| سنسور | آرایه های سطح کانونی خنک نشده | NETD معمولی | ≤30mK |
| برجسته کردن | هسته دوربین حرارتی USB3.0,هسته دوربین حرارتی گیگ,هسته دوربین حرارتی کامرالینک |
||
توضیحات محصول
هسته دوربین حرارتی 1280x1024/12 میکرومتر برای راه حل تصویربرداری حرارتی پیشرفته
مرور کلی محصول
هسته دوربین حرارتی iSE1212 یک راه حل تصویربرداری حرارتی پیشرفته را برای یکپارچهسازان فراهم میکند. این دستگاه دارای رزولوشن 1280x1024/12 میکرومتر و NETD معمول 30mK است.
این ماژول تصویربرداری حرارتی از الگوریتمهای فوقوضوح، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، زوم الکترونیکی و سایر ویژگیها پشتیبانی میکند. با رابطهای ویدیویی و لنزهای متنوع برای ادغام آسان، تجربه تصویربرداری درجه یک را برای کاربردهای مادون قرمز پیشرفته ارائه میدهد.
ویژگیهای کلیدی
- تصویربرداری با وضوح بالا با تصاویر روان- تصویربرداری حرارتی مگاپیکسلی با عملکرد روان و بدون تاخیر را ارائه میدهد. میدان دید وسیعتر، پوشش زاویهای بزرگتر، برد تشخیص طولانیتر و جزئیات بهبود یافته.
- عملکرد بدون شاتر برای عملکرد بیصدا- نیازی به کالیبراسیون شاتر در حین استفاده نیست و لرزش تصویر رایج در طرحهای سنتی را از بین میبرد. عملکرد بیصدا به جلوگیری از شناسایی توسط اهداف کمک میکند.
- غنی از ویژگی و مناسب برای ادغام- از الگوریتمهای فوقوضوح، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک و سازگاری با نمایشگرهای مختلف Micro OLED پشتیبانی میکند. سازگار با طیف گستردهای از لنزهای نوری و اجزای توسعه یافته، امکان توسعه ثانویه آسان و ادغام انعطافپذیر سیستم را فراهم میکند.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | iSE1212 |
| نشانگرهای آشکارساز مادون قرمز | |
| ماده حساس | VOx |
| رزولوشن | 1280×1024 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمول | ≤30mK |
| پردازش تصویر | |
| پیکسلهای موثر | 1280×1024 |
| نرخ فریم دیجیتال | 25Hz/30Hz/50Hz |
| زمان راهاندازی | 7 ثانیه |
| ویدئوی دیجیتال | YUV420/YUV422/RGB888/RAW |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC |
| بدون شاتر | پشتیبانی شده |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| جهت تصویر | افقی/عمودی/قطری |
| زوم دیجیتال | 1x/2x/4x/8x |
| روشنایی تصویر | خودکار/دستی |
| کنتراست تصویر | خودکار/دستی |
| حالت جبران | دستی |
| شبکه | پشتیبانی شده |
| عملکرد سیستم | |
| حالت خواب | پشتیبانی شده |
| تنظیم منو | قابل تنظیم |
| زبان منو | چینی / انگلیسی |
| کالیبراسیون آفست | پشتیبانی شده |
| کلیدها | ≥4 (عملکرد دکمهها قابل تنظیم است) |
| درایو OLED | پشتیبانی از I2C، پورت موازی 16 بیتی/24 بیتی، datavalid و سایر سیگنالهای صفحه نمایش درایو. درایو مستقیم Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A. از سیگنالهای نمایشگر MIPI پشتیبانی میکند و میتواند مستقیماً صفحه نمایش IBOE VX039FHP-NH4 را درایو کند. |
| نرم افزار کامپیوتر | نرم افزار کامپیوتر - کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | 50 پین: BP040SB-50-0114-B-R0 |
| رابط ارتباطی | TTL-232/USB |
| رابط ویدئوی دیجیتال | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| اجزای توسعه | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| ولتاژ تغذیه | 2.7 ولت تا 5.3 ولت |
| مصرف برق معمول | 1.2 وات در 25 هرتز در دمای 23±3 درجه سانتیگراد |
| مکانیکی/لنز | |
| اندازه هسته برهنه (میلی متر) | 38×39×28 | 68×69×30.2 |
| وزن هسته برهنه (گرم) | 65±3 | 88.5±3 |
| لنز نوری | فوکوس ثابت آترمال: 14 میلی متر/19 میلی متر/25 میلی متر/35 میلی متر | فوکوس ثابت آترمال: 50 میلی متر/100 میلی متر لنز موتوری: 75 میلی متر/100 میلی متر/150 میلی متر زوم پیوسته: 15 تا 100 میلی متر/25 تا 75 میلی متر/28 تا 90 میلی متر/30 تا 180 میلی متر/25 تا 225 میلی متر/30 تا 300 میلی متر |
| اجزای شاتر | اختیاری |
| سطح حفاظت | IP67 (لنز جلو) |
| سازگاری محیطی | |
| دمای عملیاتی | -40 درجه سانتیگراد تا +70 درجه سانتیگراد |
| دمای ذخیره سازی | -45 درجه سانتیگراد تا +85 درجه سانتیگراد |
| رطوبت | 5% تا 95%، بدون میعان |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محور |
| ضربه | نیم موج سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه محور X، 3 بار | 500 گرم در 1 میلی ثانیه |
| گواهینامه | ROHS2.0/REACH |
کاربردها
- بینایی صنعتی
- آتش نشانی و نجات
- نظارت امنیتی
- مشاهده در فضای باز
- بینایی ماشین
- لوازم الکترونیکی مصرفی
مزایای محصول
پورتفولیوی متنوع محصول
طیف گستردهای از فرمتهای محصول شامل آشکارسازهای مادون قرمز، هستههای دوربین و ماژولها برای برآورده کردن الزامات مختلف ادغام.
تنوع غنی محصول
رزولوشنهای آرایه متعدد، اندازههای پیکسل، باندهای موج و ترکیب گزینههای لنز، انعطافپذیری بیشتری را برای کاربردهای متنوع فراهم میکند.
عملکرد برجسته
تصویربرداری واضح، اندازه فشرده، مصرف برق کم، حساسیت بالا و قابلیت اطمینان قوی - طراحی شده برای عملکرد در طیف گستردهای از چالشهای محیطی.
ادغام آسان
گزینههای رابط متعدد، ادغام را ساده کرده و امکان توسعه سریع در چندین زمینه کاربردی را فراهم میکند.
پشتیبانی و خدمات
ما متعهد به ارائه بهترین خدمات و پشتیبانی ممکن به شما هستیم. کارکنان پشتیبانی آگاه ما برای پاسخگویی به هرگونه سوال در مورد نصب، نگهداری و عیبیابی در دسترس هستند.
ما پشتیبانی آنلاین جامع با مقالات و آموزشهای مفید برای حل مشکلات رایج، به علاوه کمک از راه دور برای مسائل پیچیدهتر ارائه میدهیم. تیم ما همیشه برای اطمینان از رضایت کامل شما از محصولات ما در دسترس است.
