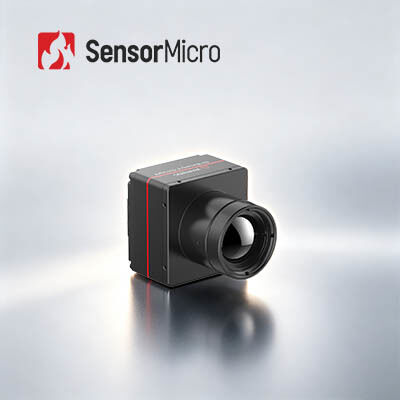

ماژول دوربین حرارتی 1280x1024 12μm با درجه حرارت بالا
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iSE1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم دیجیتال | 25 هرتز / 30 هرتز / 50 هرتز |
| ولتاژ تغذیه | 2.7 ولت تا 5.3 ولت | مصرف برق معمولی | 1.2W@25Hz@23±3℃ |
| برجسته کردن | ماژول دوربین حرارتی صنعتی 12UM,1280x1024 ماژول حرارتی صنعتی,ماژول دوربین مادون قرمز صنعتی بدون خنک کننده |
||
توضیحات محصول
ماژول دوربین حرارتی با وضوح بالا 1280x1024/12μm برای مشاهده در فضای باز
خلاصه ی محصول
iSE1212 یک ماژول دوربین مادون قرمز بدون خنک کننده از سری SensorMicro iSE است،ساخته شده بر روی یک آشکارساز مادون قرمز غیر خنک 1280x1024/12μm با مدارهای حرفه ای پردازش سیگنال و پلت فرم پردازش تصویر. اون به دقت تشعشعات مادون قرمز هدف رو به اطلاعات دقيق درجه حرارت مبدل ميکنه
این LWIR HD Uncooled 1280x1024/12μm VOx Thermal Imaging Module تصاویر حرارتی فوق العاده شفاف را برای کاربردهای مختلف از جمله دید صنعتی، آتش نشانی و نجات ارائه می دهد،نظارت بر امنیت، مشاهده در فضای باز، بینایی ماشین و الکترونیک مصرفی.
ویژگی های اصلی
- تصویربرداری با وضوح بالا با تصاویر صاف:تصویربرداری حرارتی مگاپیکسلی با عملکرد بدون تاخیر، میدان دید گسترده تر، پوشش زاویه بزرگتر، محدوده تشخیص طولانی تر و جزئیات بهبود یافته
- کار بدون شاتر برای عملکرد بی صدا:نیازی به کالیبراسیون شاتر در طول استفاده نیست، از بین بردن تعجّب تصویر که در طرح های سنتی رایج است؛ کار خاموش به جلوگیری از تشخیص توسط اهداف کمک می کند
- ویژگی غنی و ادغام دوستانه:از الگوریتم های فوق وضوح، تصویر در تصویر، OSD سفارشی، حالت خواب، کالیبراسیون یک کلیک و سازگاری با صفحه نمایش های مختلف Micro OLED پشتیبانی می کند.سازگار با طیف گسترده ای از لنزهای نوری و اجزای گسترش یافته برای توسعه ثانویه آسان و ادغام سیستم انعطاف پذیر
مشخصات محصول
| مدل | iSE1212 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| پیکسل های موثر | 1280×1024 |
| نرخ فریم دیجیتال | 25Hz/30Hz/50Hz |
| زمان شروع | 7s |
| ویدیوی دیجیتال | YUV420/YUV422/RGB888/RAW |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC |
| بدون شاتر | پشتیبانی شده |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| جهت تصویر | افقی/ عمودی/ قطری |
| زوم دیجیتال | 1x/2x/4x/8x |
| روشنایی تصویر | اتوماتیک/دستی |
| کنتراست تصویر | اتوماتیک/دستی |
| حالت جبران خسارت | راهنما |
| شبكه دار | پشتیبانی شده |
| عملکرد سیستم | |
| حالت خواب | پشتیبانی شده |
| تنظیمات منوی | قابل تنظیم |
| زبان منوی | چینی / انگلیسی |
| کالیبراسیون آفست | پشتیبانی شده |
| صفحه کلید | ≥4 (فعالیت های دکمه قابل تنظیم است) |
| رانندگي OLED | پشتیبانی از I2C، 16bit/24bit Parallel Port، datavalid و سایر سیگنال های صفحه نمایش درایو؛ Direct Drive Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A؛از سیگنال های نمایش MIPI پشتیبانی می کند و می تواند به طور مستقیم صفحه نمایش IBOE VX039FHP-NH4 را هدایت کند |
| نرم افزار کامپیوتر | |
| نرم افزار کامپیوتری | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | 50pin: BP040SB-50-0114-B-R0 |
| رابط ارتباطی | TTL-232/USB |
| رابط ویدیویی دیجیتال | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| اجزای تمدید | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| ولتاژ تغذیه | 2.7V ~ 5.3V |
| مصرف برق معمولی | 1.2W@25Hz@23±3°C |
| مکانیک/لنز | |
| اندازه هسته خالی ((ملی متر) | 38×39×28 68×69×302 |
| وزن هسته خالی ((g) | 65±3 88.5±3 |
| لنز های نوری | فوکوس ثابت: 14 میلی متر / 19 میلی متر / 25 میلی متر / 35 میلی متر. لنز موتور: 75mm/100mm/150mm زوم مداوم: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm |
| اجزای شاتر | اختیاری |
| سطح حفاظت | IP67 (لنز جلویی) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35g، ارتعاش تصادفی، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه در محور X، 3 برابر |
| گواهینامه | ROHS2.0/REACH |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iSE1212 به طور گسترده ای در بینایی صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده بیرونی، بینایی ماشین، الکترونیک مصرفی و زمینه های مرتبط استفاده می شود.
مزایای ما
- اسناد کامل:دستورالعمل های محصول، راهنمای راه اندازی و مرجع انتخاب برای پیاده سازی فوری
- کمک به توسعه و آزمایش:خدمات آزمایش نمونه یکپارچه، ارزیابی عملکرد و تأیید پارامتر
- ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق
- پشتیبانی فنی از راه دور:پشتیبانی 24/7 با پاسخ سریع و حل سریع مشکلات بحرانی
- گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه
پرسش های مکرر
سوال1: آیا 12μm قطعاً در همان وضوح از 17μm شفاف تر است؟
لزوماً نه. وضوح تصویر به ترکیبی از تراکم پیکسل، کیفیت لنز و حساسیت آشکارگر بستگی دارد. 12μm دارای تراکم پیکسل بالاتر و پتانسیل جزئیات بیشتر است.اما وضوح لنز ضعیف یا مونتاژ نادرست باعث انحراف نوری و تصاویر تار می شوددر مقابل، 17μm دارای حساسیت بالاتر با جزئیات لایه حرارتی جامد تر و تشخیص هدف ضعیف تر است.
س2: مزایای اصلی پیچ پیکسل کوچک چیست؟
مزایای اصلی آن کوچک سازی تراشه، طراحی دستگاه سبک وزن و مصرف انرژی کم است.در حالی که جزئیات تصویربرداری دورتر را در شرایط مشابه ارائه می دهد.
سوال 3: مقادیر اصلی پیچ پیکسل بزرگ چیست؟
منطقه بزرگ حساسیت نور تک پیکسل دریافت انرژی مادون قرمز را افزایش می دهد، حساسیت بالاتر تفاوت دمای ضعیف، توانایی قوی ضد تداخل را فراهم می کند،و تصویربرداری پایدارتر در محیط های خشن، همراه با فرآیندهای بالغ و هزینه های کلی پایین تر.
