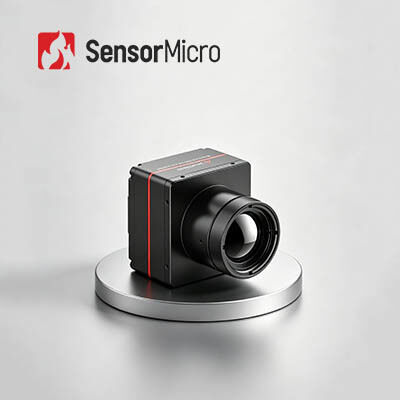

ماژول دوربین حرارتی HD LWIR 1280x1024 بدون خنککننده با طراحی بدون شاتر برای تصویربرداری با وضوح بالا
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iSE1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز | محدوده طیفی | 8 تا 14 میکرومتر |
| زوم دیجیتال | 1X/2X/4X/8X | ولتاژ تغذیه | 2.7 ولت تا 5.3 ولت |
| برجسته کردن | ماژول دوربین حرارتی 1280x1024,ماژول دوربین حرارتی LWIR خنک نشده,ماژول تصویربرداری حرارتی LWIR خنک نشده |
||
توضیحات محصول
ماژول دوربین حرارتی HD LWIR بدون خنک کننده 1280x1024/12 میکرومتر برای دوربین امنیتی حرارتی
مرور کلی محصول
این هسته دوربین تصویربرداری حرارتی مگاپیکسلی که بر اساس آشکارساز مادون قرمز بدون خنک کننده 1280x1024/12 میکرومتر توسعه یافته است، میدان دید وسیع تر، فاصله تشخیص طولانی تر و تصویربرداری دقیق تر از اهداف را نسبت به محصولات عمومی ارائه می دهد. با طراحی بدون شاتر، به طور موثر لرزش تصویر و مشکلات نویز را که معمولاً در طول مشاهده با آن مواجه می شوند، از بین می برد.
iSE1212 از الگوریتم های فوق وضوح، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، زوم الکترونیکی و سایر ویژگی ها پشتیبانی می کند. با انواع رابط های ویدئویی و لنزها برای ادغام آسان، تجربه تصویربرداری درجه یک را برای برنامه های کاربردی مادون قرمز پیشرفته ارائه می دهد.
ویژگی های اصلی
- تصویربرداری با وضوح بالا با تصاویر روان - تصویربرداری حرارتی مگاپیکسلی با عملکرد روان و بدون تاخیر را ارائه می دهد. میدان دید وسیع تر، پوشش زاویه ای بزرگتر، دامنه تشخیص طولانی تر و جزئیات بهبود یافته.
- عملکرد بدون شاتر برای عملکرد بی صدا - نیازی به کالیبراسیون شاتر در حین استفاده نیست و لرزش تصویر رایج در طرح های سنتی را از بین می برد. عملکرد بی صدا به جلوگیری از شناسایی توسط اهداف کمک می کند.
- غنی از ویژگی و سازگار با ادغام - از الگوریتم های فوق وضوح، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک و سازگاری با نمایشگرهای مختلف Micro OLED پشتیبانی می کند. سازگار با طیف گسترده ای از لنزهای نوری و اجزای توسعه یافته، امکان توسعه ثانویه آسان و ادغام انعطاف پذیر سیستم را فراهم می کند.
مشخصات محصول
| مدل | iSE1212 |
| شاخص های آشکارساز IR | |
| مواد حساس | VOx |
| وضوح | 1280x1024 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمول | ≤30mK |
| پردازش تصویر | |
| پیکسل های موثر | 1280x1024 |
| نرخ فریم دیجیتال | 25Hz/30Hz/50Hz |
| زمان راه اندازی | 7 ثانیه |
| ویدئوی دیجیتال | YUV420/YUV422/RGB888/RAW |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC |
| بدون شاتر | پشتیبانی شده |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| جهت تصویر | افقی/عمودی/قطری |
| بزرگنمایی دیجیتال | 1x/2x/4x/8x |
| روشنایی تصویر | خودکار/دستی |
| کنتراست تصویر | خودکار/دستی |
| حالت جبران | دستی |
| شبکه | پشتیبانی شده |
| عملکرد سیستم | |
| حالت خواب | پشتیبانی شده |
| تنظیم منو | قابل تنظیم |
| زبان منو | چینی / انگلیسی |
| کالیبراسیون آفست | پشتیبانی شده |
| کلیدها | ≥4 (عملکرد دکمه ها قابل تنظیم است) |
| درایو OLED | پشتیبانی از I2C، پورت موازی 16 بیتی/24 بیتی، datavalid و سایر سیگنال های صفحه نمایش درایو. درایو مستقیم Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A. از سیگنال های نمایش MIPI پشتیبانی می کند و می تواند مستقیماً صفحه نمایش IBOE VX039FHP-NH4 را درایو کند. |
| نرم افزار کامپیوتر | نرم افزار کامپیوتر - کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | 50 پین: BP040SB-50-0114-B-R0 |
| رابط ارتباطی | TTL-232/USB |
| رابط ویدئوی دیجیتال | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| اجزای توسعه | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| رابط الکتریکی | ولتاژ تغذیه: 2.7 ولت تا 5.3 ولت |
| مصرف برق معمول | 1.2 وات در 25 هرتز در دمای 23±3 درجه سانتیگراد |
| مکانیکی/لنز | |
| اندازه هسته برهنه (میلی متر) | 38x39x28 | 68x69x30.2 |
| وزن هسته برهنه (گرم) | 65±3 | 88.5±3 |
| لنز نوری | فوکوس ثابت آترمال: 14 میلی متر/19 میلی متر/25 میلی متر/35 میلی متر | فوکوس ثابت آترمال: 50 میلی متر/100 میلی متر لنز موتوری: 75 میلی متر/100 میلی متر/150 میلی متر زوم پیوسته: 15-100 میلی متر/25-75 میلی متر/28-90 میلی متر/30-180 میلی متر/25-225 میلی متر/30-300 میلی متر |
| اجزای شاتر | اختیاری |
| سطح حفاظت | IP67 (لنز جلو) |
| سازگاری محیطی | |
| دمای عملیاتی | -40 درجه سانتیگراد تا +70 درجه سانتیگراد |
| دمای ذخیره سازی | -45 درجه سانتیگراد تا +85 درجه سانتیگراد |
| رطوبت | 5% تا 95%، بدون میعان |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محور |
| ضربه | موج سینوسی نیمه، 40 گرم/11 میلی ثانیه، جهت ضربه محور X، 3 بار | 500 گرم در 1 میلی ثانیه |
| گواهینامه | ROHS2.0/REACH |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iSE1212 به طور گسترده در بسیاری از صنایع مانند بینایی صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین و الکترونیک مصرفی استفاده می شود.
سوالات متداول
چرا فناوری تصویربرداری حرارتی در دید در شب محبوب است؟
در صنعت دید در شب، تصویربرداری حرارتی دارای مزایای برجسته ای در مسافت طولانی، پنهان کاری و مقاومت در برابر محیط تصویربرداری خشن است.
مزایای تصویربرداری حرارتی مادون قرمز در سیستم دید خودرو چیست؟
سیستم دید خودروی تصویربرداری حرارتی مادون قرمز نوعی سیستم ADAS (سیستم کمک راننده پیشرفته) است که تابش مادون قرمز هدف را به تصویر مادون قرمز قابل مشاهده برای چشم غیر مسلح تبدیل می کند. تابش مادون قرمز جسم همیشه اتفاق می افتد و تحت تأثیر عوامل آب و هوایی خارجی قرار نمی گیرد. بنابراین، سیستم دید خودرو که توسط فناوری تصویربرداری حرارتی پشتیبانی می شود، تحت تأثیر آب و هوایی مانند شب، باران، برف، مه، شن و گرد و غبار قرار نمی گیرد و می تواند تصاویر واضحی از جاده را در مقابل خودرو در تمام طول روز ارائه دهد و همچنین می تواند تداخل نور خیره کننده را هنگام رانندگی رو در رو از بین ببرد.
