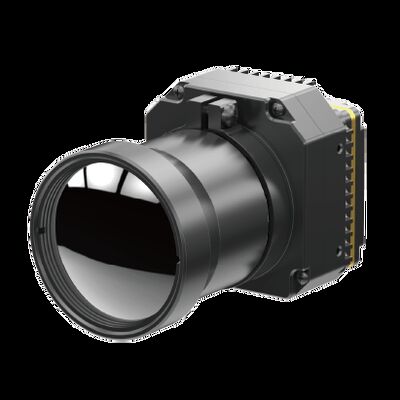

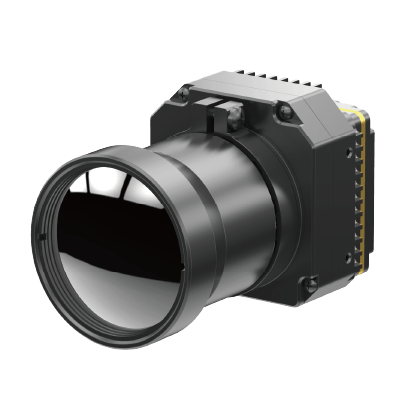

ماژول تصویربرداری حرارتی VOx بدون خنک کننده با وضوح بالا برای ترموگرافی صنعتی

ماژول تصویربرداری حرارتی VOx بدون خنک کننده با وضوح بالا برای ترموگرافی صنعتی

PLUG1212R یکی از ماژول های دوربین مادون قرمز غیر خنک شده PLUG-R است که توسط SensorMicro توسعه یافته است.این بر اساس 1280x1024/12μm آشکارگر مادون قرمز بدون خنک کننده با مدار پردازش سیگنال حرفه ای و پلت فرم پردازش تصویر است، تابش مادون قرمز هدف را به طور کامل به داده های دمایی تبدیل می کند. اندازه گیری دمای آن در دسترس است و محدوده دمایی قابل تنظیم است.که الزامات خاص ترموگرافی صنعتی را برآورده می کنند.

ماژول تصویربرداری حرارتی VOx Uncooled HD LWIR 1280x1024/12μm طیف وسیعی از اندازه گیری های دمایی را ارائه می دهد و کاربردهای متنوعی را در زمینه هایی مانند بازرسی صنعتی، نظارت،و امنيتاین ماژول با طیف دما ای که شامل دماهای زیر صفر (-20 درجه سانتیگراد) و محیط های با دماهای بالا (تا 550 درجه) است، نیازهای سناریوهای مختلف تصویربرداری حرارتی را برآورده می کند.

- ارتفاع پیکسل: 12μm

- رزولوشن: 1280x1024

- محدوده طیف: 8μm -14μm

- حساسیت بالا: NETD<30mK

- محدوده دما: -20°C تا 150°C، 100°C تا 550°C

- دقت درجه حرارت: ±2°C یا ±2٪

- قابلیت اطمینان بالا و سازگاری قوی با محیط زیست.

ماژول تصویربرداری مادون قرمز PLU1212R به طور گسترده ای در برق برق ، بینایی ماشین ، بازرسی ساختمان ، متالورژیک پتروشیمی و غیره استفاده می شود.

1-یک کشنده ی مادون قرمز چطور کار میکنه؟

آشکارگرهای مادون قرمز با تشخیص تشعشعات الکترومغناطیسی در محدوده مادون قرمز کار می کنند. مکانیسم دقیق تشخیص بسته به نوع آشکارگر مادون قرمز متفاوت است.

دتکتورهای حرارتی با اندازه گیری تغییرات دمایی ناشی از جذب اشعه مادون قرمز کار می کنند.میکروبولومترها از یک ماتریس از عناصر مقاوم کوچک که به گرما حساس هستند تشکیل شده اندوقتی تابش مادون قرمز توسط آشکارگر جذب می شود، باعث افزایش دمای عنصر مقاومت می شود.که منجر به تغییر در مقاومت الکتریکی می شود که می تواند تشخیص داده شود و به یک تصویر تبدیل شود.

از سوی دیگر، آشکارسازان فوتون با تبدیل فوتون های تابش مادون قرمز به سیگنال های الکتریکی کار می کنند.دو نوع متداول از آشکارسازان فوتون آشکارسازان فتوولتائیک و نور رسان هستنددتکتورهای فتوولتائیک زمانی که فوتون های مادون قرمز جذب می شوند ولتاژ تولید می کنند، در حالی که فوتوکاندکتورها در هنگام جذب فوتون ها رسانایی خود را افزایش می دهند.

آشکارسازان مادون قرمز همچنین می توانند از مکانیسم های تشخیصی دیگر مانند آتش سوزی استفاده کنند، جایی که تغییرات دمایی بار در یک ماده را ایجاد می کند، یا اثرات ترمو الکتریکی،که تفاوت دما بین دو ماده باعث ایجاد ولتاژ می شود.

سیگنال خروجی از آشکارساز مادون قرمز می تواند به عنوان یک تصویر پردازش و نمایش داده شود که می تواند برای اهداف مختلف مانند تصویربرداری حرارتی در کاربردهای پزشکی یا صنعتی استفاده شود.سنجش از راه دور محیط زیستو اسکن حرارتی در سیستم های امنیتی.
