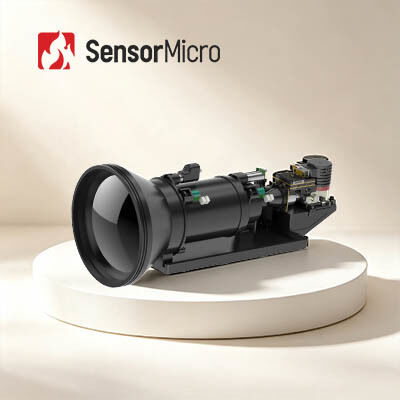

هسته دوربین حرارتی MWIR با رزولوشن 640x512 و اندازه پیکسل 15 میکرومتر برای ماژول حرارتی خنک‌شونده نظارت دوربرد

  • 640x512 Resolution 15μm Pixel Size MWIR Camera Core for Long Range Monitoring Cooled Thermal Module
محل منبع ووهان، استان هوبی، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN GC615MA
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
اندازه 142×58.5×80 میلی متر وزن ≤680 گرم
قطعنامه 640x512 / 15μm NETD 16mK (F2)؛ 18mK (F4)
محدوده طیفی 3.7 ~ 4.8μm مگاوات نرخ فریم 50 هرتز / 100 هرتز
برجسته کردن

ماژول حرارتی خنک شده MWIR 15um

,

640x512 MCT Cooled Thermal Module
پیام بگذارید
توضیحات محصول
640×512 / 15 میکرومتر ماژول حرارتی خنک‌شونده MCT MWIR برای نظارت دوربرد
مرور کلی محصول

هسته دوربین حرارتی مادون قرمز خنک‌شونده GAVIN GC615MA MWIR دارای یک آشکارساز MWIR خود توسعه‌یافته 640×512/15 میکرومتر و یک کرایوکولر استرلینگ کم‌دما RS058 است. این محصول مجهز به الگوریتم‌های پیشرفته تصویربرداری هوش مصنوعی، ثبات و پایداری عالی را در تمام مشخصات ارائه می‌دهد و از تامین قابل اعتماد در مقیاس بزرگ برای کاربردهای صنعتی متنوع پشتیبانی می‌کند.

حتی در تاریکی مطلق یا شرایط آب و هوایی سخت، هسته دوربین تصویربرداری حرارتی واضح و تشخیص دقیق تهدیدات دوربرد و جزئیات نزدیک را فراهم می‌کند. دوربین GAVIN GC615MA که برای کاربردهای امنیتی، نظارتی و مانیتورینگ ایده‌آل است، پشتیبانی فنی قابل اعتماد را در محیط‌های مختلف ارائه می‌دهد.

ویژگی‌های اصلی
FPA جریان اصلی، سازگاری گسترده
  • توسعه یافته با آشکارساز مادون قرمز خنک‌شونده MWIR 640×512/15 میکرومتر برای کیفیت تصویر پایدار
  • الگوریتم‌های تصویربرداری نسل بعدی شامل DRC، کاهش نویز 2D/3D و EE (بهبود لبه) برای تصویربرداری واضح‌تر
قابلیت اطمینان بالا، حساسیت بالا
  • مادون قرمز خنک‌شونده موج میانی تطبیق‌پذیری و ثبات عالی را تضمین می‌کند
  • حساسیت حرارتی بالا با NETD تا 16mK
ادغام آسان، پیکربندی انعطاف‌پذیر
  • رابط ویدئویی Cameralink با خروجی داده تصویر RAW/YUV
  • پیکربندی‌های نوری زوم پیوسته متعدد موجود است
مشخصات محصول
مدل GAVIN GC615MA
وضوح 640×512
اندازه پیکسل 15 میکرومتر
پاسخ طیفی 3.7 میکرومتر±0.2 میکرومتر تا 4.8 میکرومتر±0.2 میکرومتر
NETD آشکارساز IR (23 درجه سانتی‌گراد) 16mK(F2)
18mK(F4)
نرخ فریم 50Hz/100Hz
زوم دیجیتال زوم دیجیتال پیوسته 1 برابر تا 8 برابر
جهت تصویر چرخش افقی/عمودی/قطری
الگوریتم تصویر DRC، کاهش نویز تصویر 2D/3D، EE
ویدئوی آنالوگ PAL/NTSC
ویدئوی دیجیتال استاندارد: DVP/LVDS/USB2.0@50Hz
اختیاری: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته
همگام‌سازی خارجی استاندارد: LV-TTL
اختیاری: RS422/LVDS
ارتباطات استاندارد: USB2.0/LV-TTL
اختیاری: RS422/CAN/USB3.0/GigE
منبع تغذیه 24V±4V
مصرف برق پایدار (23 درجه سانتی‌گراد) ≤10W
زمان خنک‌سازی (23 درجه سانتی‌گراد) ≤8 دقیقه
اندازه (میلی‌متر) 142×58.5×80
وزن (گرم) ≤680
دمای عملیاتی -40 درجه سانتی‌گراد تا +71 درجه سانتی‌گراد
گزینه‌های لنز فوکوس ثابت: 25 میلی‌متر/F2
زوم پیوسته: 30 تا 240 میلی‌متر/F4، 15 تا 300 میلی‌متر/F4، 45 تا 450 میلی‌متر/F4، 35 تا 690 میلی‌متر/F4، 32 تا 730 میلی‌متر/F4
کاربردهای صنعتی

ماژول دوربین حرارتی مادون قرمز GAVIN GC615MA به طور گسترده در بسیاری از زمینه‌ها از جمله NDT (تست غیر مخرب)، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و موارد دیگر استفاده می‌شود.

سوالات متداول
مزایای تصویربرداری نوری گاز
  • صرفه‌جویی در زمان و کارایی: پشتیبانی از تشخیص بی‌درنگ در مقیاس بزرگ، مکان‌یابی سریع نشتی بدون وقفه در تولید
  • تشخیص دوربرد: کار در فواصل ایمن در مناطق خطرناک و پیچیده با تست غیر تماسی و غیر مخرب
  • تجزیه و تحلیل آسان: ارائه تصویربرداری بصری با ذخیره‌سازی فوری و قابلیت‌های تجزیه و تحلیل راحت
  • بازرسی چند منظوره: تشخیص گازهای مختلف با قابلیت اندازه‌گیری دمای از راه دور عالی
اصل کار تصویربرداری نوری گاز

تصویربرداری نوری گاز یک فناوری مادون قرمز است که گازهای صنعتی نامرئی را تجسم می‌کند. هنگامی که گازها تابش مادون قرمز را در طول موج‌های خاص جذب می‌کنند، تفاوت‌های تابش مادون قرمز را نسبت به پس‌زمینه ایجاد می‌کنند. آشکارساز مادون قرمز تشخیص نشتی گاز با فیلتر باند باریک داخلی فقط باند مادون قرمز نزدیک به اوج جذب مادون قرمز گاز را دریافت می‌کند و گاز را از طریق تفاوت تابش بین گاز و پس‌زمینه به تصاویر مادون قرمز قابل مشاهده تبدیل می‌کند.
