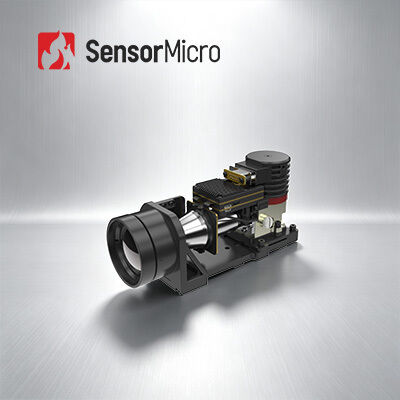

رزولوشن 640×512، پیکسل پیچ 25 میکرومتر، هسته دوربین مادون قرمز خنک شونده LWIR برای ادغام سیستمهای دوربرد
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC625LC |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| نوع آشکارساز | ردیاب مادون قرمز خنک LWIR | آشکارساز IR NETD (23 ℃) | 20mk (F2) |
|---|---|---|---|
| قطعنامه | 640x512 | Pixel Pitch | 25 میکرومتر |
| نرخ فریم | 100 هرتز / 200 هرتز | طول موج میانی | 7.7 میکرومتر ± 0.2μm ～ 9.4μm ± 0.3μm mm |
| برجسته کردن | ماژول دوربین مینیاتوری MWIR,ماژول دوربین مینیاتوری GAVIN615B |
||
توضیحات محصول
هسته دوربین مادون قرمز خنک شونده LWIR با رزولوشن 640×512/25 میکرومتر برای ادغام سیستمهای دوربرد
مرور کلی محصول
هسته دوربین مادون قرمز GAVIN GC625LC از یک آشکارساز مادون قرمز خنک شونده LWIR با ابعاد 640×512/25 میکرومتر از نوع Superlattice نوع II (T2SL) استفاده میکند. این هسته دوربین پیشرفته شامل الگوریتمهای پردازش تصویر متعددی است که آن را به ویژه برای شناسایی و تشخیص در محیطهای چالش برانگیز مانند شرایط گرد و غبار یا نور شدید خورشید با تداخل بازتابی مناسب میسازد. با پشتیبانی از رابطهای ویدیویی رایج مختلف، توسعه آسان و ادغام انعطافپذیر را فراهم میکند و آن را به گزینهای ایدهآل برای ادغام سیستمهای LWIR با عملکرد بالا و برد طولانی تبدیل میکند.
ماژول دوربین مادون قرمز خنک شونده GAVIN GC625LC با اندازه جمع و جور خود، ادغام آسان در سیستمها یا ابزارهای مختلف را امکانپذیر میسازد و به یکپارچهسازان اجازه میدهد تا توسعه ثانویه را انجام دهند و در عین حال هزینه برنامههای تصویربرداری حرارتی را به طور قابل توجهی کاهش دهند.
ویژگیهای اصلی
- FPA رایج، اندازه پیکسل بزرگتر- توسعه یافته با آشکارساز مادون قرمز خنک شونده LWIR با ابعاد 640×512/25 میکرومتر برای تصویربرداری پایدار و کاربرد گسترده، با الگوریتمهای تصویر نسل بعدی از جمله DRC، کاهش نویز 2D/3D و افزایش لبه EE برای تصویربرداری واضحتر
- LWIR با مقاومت در برابر تداخل- مقاومت قوی در برابر گرد و غبار و تابش خیرهکننده، سازگار با محیطهای پیچیده، قادر به تشخیص اجسام با دمای پایین، با فناوری Superlattice نوع II با راندمان کوانتومی و یکنواختی عالی
- رابطهای غنی، ادغام آسان- رابطهای تصویر متعدد: CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber، خروجی انعطافپذیر داده تصویر RAW/YUV
مشخصات محصول
| مدل | GAVIN GC625LC |
|---|---|
| شاخصها | |
| رزولوشن | 640×512 |
| اندازه پیکسل | 25 میکرومتر |
| پاسخ طیفی | 7.7 میکرومتر ± 0.2 میکرومتر تا 9.4 میکرومتر ± 0.3 میکرومتر |
| NETD آشکارساز IR (23 درجه سانتیگراد) | 20mK (F2) |
| پردازش تصویر | |
| نرخ فریم | 100Hz/200Hz |
| حالت کم نور | خطی/هیستوگرام/ترکیبی |
| بزرگنمایی دیجیتال | بزرگنمایی دیجیتال پیوسته از 1 برابر تا 8 برابر |
| جهت تصویر | چرخش افقی/عمودی/قطری |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE |
| الکتریکی | |
| ویدئوی دیجیتال | استاندارد: DVP اختیاری: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته |
| همگام سازی خارجی | استاندارد: LV-TTL اختیاری: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL اختیاری: RS422/CAN/USB3.0/GigE |
| منبع تغذیه | 24V ± 4V |
| مصرف برق پایدار (23 درجه سانتیگراد) | ≤18 وات |
| زمان خنک شدن (23 درجه سانتیگراد) | ≤9 دقیقه |
| اندازه (میلیمتر) | 148×59×81 |
| وزن (گرم) | ≤730 |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
| لنز نوری | |
| گزینههای لنز | فوکوس ثابت: 55 میلیمتر/F2 |
کاربردهای صنعتی
ماژول دوربین حرارتی مادون قرمز GAVIN GC625LC در بسیاری از زمینهها مانند NDT، نظارت محیطی، نظارت دوربرد، تحقیقات علمی و موارد دیگر کاربرد گستردهای دارد.
مزایای ما
سوالات متداول
1. تفاوت بین آشکارساز Cooled MCT و T2SL چیست؟
نور کم به نور طبیعی نیاز دارد و تصویر نور طبیعی ضعیف را از طریق تقویت کننده تصویر به تصویر الکترونیکی تقویت شده تبدیل میکند؛ IR فعال به طور فعال نور مادون قرمز ساطع میکند و از پرتو مادون قرمز منعکس شده توسط هدف استفاده میکند. پنهانکاری بسیار ضعیفی دارد؛ تصویربرداری حرارتی نیازی به هیچ نوری ندارد و یک دید در شب مادون قرمز غیرفعال است که تفاوت تابش مادون قرمز بین اهداف و صحنه یا قسمتهای مختلف یک شیء را تشخیص میدهد. تحت تأثیر تغییرات در شرایط نور محیطی، در شب یا حتی در مه، باران و سایر محیطهای سخت قرار نمیگیرد.
2. چگونه رنگ کاذب مناسب برای تصویربرداری حرارتی را انتخاب کنیم؟
- سفید خاکستری برای اهداف با اختلاف دمای کم مناسبتر است.
- قرمز و آبی برای صحنههایی که نیاز به یافتن نقاط مشکلدار دارند مناسبتر است.
- قرمز آهنی پالت رنگ استاندارد صنعت برق است.
توجه: صرف نظر از اینکه کدام پالت را انتخاب میکنید، دمای حرارتی به هیچ وجه تغییر نخواهد کرد.
3. مزیت تصویربرداری حرارتی مادون قرمز چیست؟
- دیدن در تاریکی مطلق
- شناسایی زیر استتار
- تشخیص برد طولانی
- تشخیص توزیع حرارت
- اندازهگیری دمای بدون تماس
- آگاهی از اشغال
- و غیره
