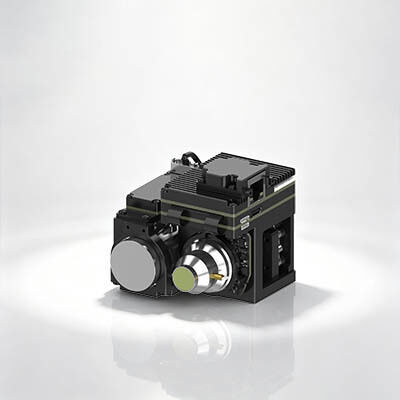

رزولوشن 640x512 15μm اندازه پیکسل درجه حرارت عملیاتی بالا ماژول دوربین مادون قرمز خنک LWIR هسته دوربین
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC615HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | آشکارساز IR NETD (23 ℃) | 20mK (F4) |
|---|---|---|---|
| محدوده طیفی | 3.7μm±0.2μm～4.8μm±0.2μm | اندازه | 71×55×84 میلی متر |
| وزن (گرم) | ≤350 | مصرف برق ثابت (23℃) | ≤7 وات |
| برجسته کردن | ماژول های دوربین خنک شده 640x512,ماژول های دوربین خنک شده RS058,هسته دوربین T2SL LWIR |
||
توضیحات محصول
640x512 15μm ماژول دوربین مادون قرمز خنک شده با دمای عملیاتی بالا هسته دوربین LWIR
بررسی اجمالی محصول
هسته دوربین مادون قرمز GAVIN GC615HMG یک آشکارساز فروسرخ خنک شده HOT MWIR 640×512/15μm را با الگوریتم های پردازش تصویر نسل بعدی ادغام می کند. فناوری HOT تصویربرداری پایدار با کیفیت بالا را در حالی که اندازه جمع و جور، طراحی سبک وزن، و مصرف انرژی کم را برای عملکرد SWaP بهینه ارائه می دهد، امکان پذیر می کند. با سازگاری گسترده با چندین رابط ویدئویی دیجیتال و توسعه ثانویه آسان، برای دستگاه های دستی، محموله های موبایل و برنامه های نظارت طولانی مدت مناسب است.
ویژگی های اصلی
- جریان اصلی FPA، تصویربرداری شفاف:با آشکارساز مادون قرمز خنک شده HOT MWIR با فرمت بزرگ 640×512/15μm که تطبیق پذیری عالی را ارائه می دهد. مجهز به الگوریتم های پردازش تصویر نسل بعدی از جمله DRC، کاهش نویز 2D/3D و افزایش لبه برای تصاویر واضح تر.
- بهینه سازی SWaP پیشرو در فناوری HOT:پشتیبانی از عملیات در دمای بالا تا 150K با زمان خنک کننده ≤ 3min30s. اندازه جمع و جور: 71×55×84 میلی متر، وزن: 350 گرم، مصرف برق: 7 وات.
- رابط های غنی، ادغام آسان:از رابط های CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/فیبر نوری پشتیبانی می کند. خروجی تصویر RAW/YUV انعطاف پذیر.
مشخصات محصول
| مدل | GAVIN GC615HMG |
|---|---|
| شاخص های عملکرد | |
| قطعنامه | 640×512 |
| اندازه پیکسل | 15 میکرومتر |
| کرایو کولر | RS058 |
| پاسخ طیفی | 3.7μm±0.2μm～4.8μm±0.2μm |
| آشکارساز IR NETD (23 ℃) | 20mK (F4) |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز (F4) / 30 هرتز (F5.5) |
| زوم دیجیتال | زوم دیجیتال پیوسته 1× تا 8× |
| جهت تصویر | چرخش افقی/عمودی/مورب |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE |
| برقی | |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدیو دیجیتال | استاندارد: DVP/LVDS/USB2.0 گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته |
| همگام سازی خارجی | استاندارد: LV-TTL گزینه: RS422/LVDS |
| ارتباط | استاندارد: USB2.0/LV-TTL گزینه: RS422/CAN/USB3.0/GigE |
| منبع تغذیه | 12 ولت ± 1 ولت |
| مصرف برق ثابت (23℃) | ≤7 وات |
| زمان خنک شدن (23 ℃) | ≤3 دقیقه 30 ثانیه |
| اندازه (میلی متر) | 71×55×84 |
| وزن (گرم) | ≤350 |
| دمای عملیاتی | -40℃~+71℃ |
| لنز نوری | |
| گزینه های لنز | فوکوس ثابت: 25mm/F2 زوم پیوسته: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4 |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی GAVIN GC615HMG به طور گسترده در بسیاری از زمینه ها مانند NDT، نظارت بر محیط، نظارت بر برد بلند، تحقیقات علمی و غیره استفاده می شود.
مزایای ما
- حساسیت بالا و عملکرد عالی
- فناوری پیشرو جهان در صنعت مادون قرمز
- آشکارسازهای مادون قرمز مختلف در دسترس - آشکارسازهای IR خنک نشده و خنکشده در قالبها و اندازههای پیکسل مختلف
- تولید حجم برای اطمینان از تحویل سریع - سه خط تولید با قابلیت تولید سالانه تا میلیون ها آشکارساز
سوالات متداول
تفاوت بین آشکارسازهای IR خنک نشده و سرد شده چیست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد: سرد و خنک نشده.
آشکارسازهای IR خنک نشده در دمای محیط کار می کنند. آنها مبتنی بر فناوری نیمه هادی هستند و می توانند در حجم های بزرگ با اندازه کوچک و هزینه کم ساخته شوند. آشکارسازهای IR خنک نشده به طور گسترده در دستگاه های قابل حمل / دستی / موبایل استفاده می شود.
آشکارسازهای IR خنکشده در واحدی بستهبندی میشوند که آنها را در دمای بسیار پایین نگه میدارد که توسط یک خنککننده کرایو پشتیبانی میشود. آنها به دلیل سیستم های خنک کننده پیچیده نسبت به سنسورهای خنک نشده بزرگتر، گرانتر و قابل اعتمادتر هستند. با این حال، سیستمهای خنکشده بسیار حساس هستند و معمولاً با اپتیکهای فاصله کانونی طولانی برای رسیدن به مأموریتهای دوربرد کار میکنند.
آشکارسازهای IR خنک نشده در دمای محیط کار می کنند. آنها مبتنی بر فناوری نیمه هادی هستند و می توانند در حجم های بزرگ با اندازه کوچک و هزینه کم ساخته شوند. آشکارسازهای IR خنک نشده به طور گسترده در دستگاه های قابل حمل / دستی / موبایل استفاده می شود.
آشکارسازهای IR خنکشده در واحدی بستهبندی میشوند که آنها را در دمای بسیار پایین نگه میدارد که توسط یک خنککننده کرایو پشتیبانی میشود. آنها به دلیل سیستم های خنک کننده پیچیده نسبت به سنسورهای خنک نشده بزرگتر، گرانتر و قابل اعتمادتر هستند. با این حال، سیستمهای خنکشده بسیار حساس هستند و معمولاً با اپتیکهای فاصله کانونی طولانی برای رسیدن به مأموریتهای دوربرد کار میکنند.
