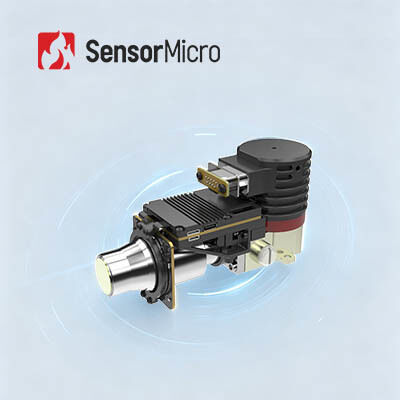

320x256 رزولوشن 30μm اندازه پیکسل ماژول دوربین مادون قرمز خنک شده برای تشخیص نشت گاز SF6

  • 320x256 Resolution 30μm Pixel Size Cooled Infrared Camera Module for SF₆ Gas Leak Detection
محل منبع ووهان ، استان هوبی ، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل LFM330C2
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
سبک ماژول مادون قرمز خنک شده قطعنامه 320x256 / 30μm
NETD معمولی 20mK (F1.5) محدوده طیفی 10.3μm ± 0.1μm ～ 10.9 میکرومتر ± 0.1μmm
اندازه ≤142×58.5×80 میلی متر نرخ فریم 60 هرتز
برجسته کردن

ماژول های دوربین خنک کننده 320x256

,

ماژول های دوربین خنک کننده لنز 55 میلی متر

,

ماژول های دوربین گازسوز VOCs
پیام بگذارید
توضیحات محصول
ماژول دوربین مادون قرمز خنک شده 320x256/30μm برای تشخیص نشت گاز هکسا فلوراید گوگرد
خلاصه ی محصول

هکسافلوراید گوگرد (SF6) به طور گسترده ای در تجهیزات برق ولتاژ بالا استفاده می شود و دارای اثر گلخانه ای قوی است، در حالی که آمونیاک یک یخچال صنعتی رایج است که بسیار سمی و به راحتی فرار می کند.هسته دوربین مادون قرمز برای تشخیص نشت گاز LFM330C2، مجهز به آشکارساز LFD330C2 با عملکرد بالا بر اساس فناوری Superlattice (T2SL) نوع II، در نوار طیف 10.3-10.9μm کار می کند.

این راه حل حساسیت بالا، ثبات عالی و ادغام انعطاف پذیر را ارائه می دهد، که امکان تشخیص دور دراز، بدون تماس و تجسم SF6، آمونیاک، اتیلن،و سایر گازهای صنعتی معمولیاین یک راه حل کارآمد برای نظارت بر ایمنی تجهیزات و مدیریت محیط زیست فراهم می کند.

ویژگی های اصلی
  • تشخیص گاز با امواج بلند:مجهز به آشکارساز مادون قرمز LFD330C2 LWIR که خود توسعه داده شده و برای تشخیص SF6/NH3 بهینه شده است
  • شناسایی گسترده گاز:شامل SF6، NH3 و 26+ گاز صنعتی در یک باند طیف است.
  • تصویربرداری پیشرفته:الگوریتم HSM تقویت گازی یکپارچه به طور قابل توجهی کنتراست تصویر را بهبود می بخشد
  • ادغام آسان:پشتیبانی از رابط های متعدد از جمله خروجی تصویر RAW / YUV برای یکپارچه سازی سریع سیستم
  • تشخیص کامل:پشتیبانی از شناسایی حداقل 26 گاز مختلف
مشخصات محصول
مدل LFM330C2
قطعنامه 320×256
اندازه پیکسل 30μm
پاسخ طیف 10.3μm±0.1μm 10.9μm±0.1μm
NETD معمولی 20mK ((F1.5)
نرخ پیکسل موثر ≥99.5٪
نرخ فریم 60 هرتز
ویدیوی دیجیتال استاندارد: DVP/LVDS/USB2.0
گزینه: Cameralink/USB3.0/GigE/SDI/MIPI/Fiber Optical Single-mode/Multi-mode فیبر نوری
ارتباطات استاندارد: USB2.0/LV-TTL
گزینه: RS422 / CAN / USB3.0 / GigE
زمان خنک شدن (23°C) ≤8min@24V
قدرت ثابت (23 درجه سانتیگراد) ≤13W
اندازه (ملی متر) ≤142×58.5×80
وزن (g) ≤680
دمای کار -40°C تا +71°C
دمای ذخیره سازی -55°C~+71°C
طول فوکال 25 میلی متر
کاربردهای صنعتی

دوربین تصویربرداری حرارتی تشخیص نشت گاز LFM330C2 برای تشخیص هکسا فلوراید گوگرد (SF6) و تشخیص نشت گاز از جمله استفاده می شود:

  • هکسا فلوراید گوگرد (SF6)
  • آمونیاک بدون آب
  • سیانوکریلات اتیل (super glue)
  • دی اکسید کلر
  • اسید اسیدیک
  • R-12 (فروئن)
  • اتیلن
  • متیل اتیل کتون (MEK)
  • استیل کلرید
  • آلیل برومید
  • کلرید آلیل
  • فلوراید آلیل
  • متیل برومید
  • R-11 (فروئن)
  • فوران
  • هیدرازین
  • متیل سیلان
  • متیل وینیل کتون
  • اکرولین
  • پروپیلن
  • تتراهیدروفوران
  • تری کلرو اتیلن
  • هکسا فلوراید اورانیوم
  • کلرید وینیل
  • سیانید وینیل
مزایای محصول
  • مجموعه محصولات متنوع:طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها
  • انواع متنوع محصول:چندین رزولوشن آرایه، اندازه پیکسل، باند موج و ترکیبی از گزینه های لنز
  • عملکرد خارق العاده:تصویربرداری واضح، اندازه فشرده، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا
  • ادغام آسان:گزینه های رابط متعدد برای یکپارچه سازی ساده و توسعه سریع
پرسش های مکرر
تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسام که دمای آنها بالاتر از صفر مطلق (-273 درجه سانتیگراد) است می توانند اشعه های مادون قرمز را تشعشع دهند.با استفاده از دتکتور دوربین مادون قرمز برای اندازه گیری تفاوت دمای تابش مادون قرمز بین هدف خود و پس زمینه، می توانید تصاویر مختلف مادون قرمز، که همچنین تصاویر حرارتی نامیده می شود، دریافت کنید.
آشکارسازان مادون قرمز چطور کار می کنند؟
تابش مادون قرمز که توسط هدف منتشر می شود وارد محدوده حسگر دتکتور حرارتی می شود.سپس آشکارگر مادون قرمز سیگنال تشعشعات با شدت متفاوت را به سیگنال الکتریکی مربوطه تبدیل می کند.، و سپس از طریق تقویت و پردازش ویدیو، تصویر مادون قرمز را تشکیل می دهد که می تواند با چشم غیرمسلح مشاهده شود.
مزاياي دتکتور هاي فرعي سرخ سرد چيست؟
آشکارساز سطح فوکال مادون قرمز خنک شده در دمای پایین کار می کند که توسط یک خنک کننده دیتور (DDC) تامین می شود.آن را حساسیت بالا دارد و می تواند تفاوت دما ظریف تر از آشکارگر مادون قرمز خنک تشخیص دهدمی تواند اشیاء را در فاصله بسیار طولانی که بیش از ده کیلومتر فاصله دارد تشخیص دهد.ساختار آشکارگر خنک شده بسیار پیچیده است که منجر به هزینه نسبتا بالا نسبت به آشکارگر خنک نشده می شود..
