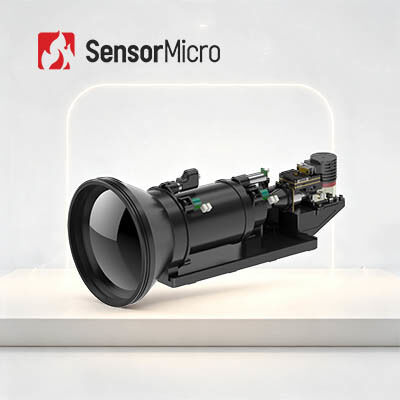

ماژول تصویربرداری حرارتی MWIR با رزولوشن 640x512 با نرخ فریم بالا با 16mK NETD
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC615MA |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| تایپ کنید | ماژول دوربین حرارتی خنک شده | وزن | ≤680 گرم |
|---|---|---|---|
| قطعنامه | 640x512/15μm | آشکارساز IR NETD (23 ℃) | 16mK(F2)؛18mK(F4) |
| اندازه | 142×58.5×80 میلی متر | طول موج میانی | 3.7 ~ 4.8μm |
| برجسته کردن | ماژول تصویربرداری حرارتی MWIR,ماژول تصویربرداری حرارتی با نرخ فریم بالا |
||
توضیحات محصول
ماژول تصویربرداری حرارتی MWIR خنک شده با نرخ فریم بالا 640x512/15 میکرومتر
مرور کلی محصول
ماژول تصویربرداری حرارتی MWIR خنک شده با نرخ فریم بالا 640x512/15 میکرومتر با خنک کننده کرایو RS058
GAVIN GC615MA یک ماژول تصویربرداری حرارتی MWIR خنک شده است. این ماژول شامل یک آشکارساز مادون قرمز MWIR با رزولوشن 640x512/15 میکرومتر با خنک کننده کرایو استرلینگ کم دما RS058، الکترونیک سخت افزاری و الگوریتم های مختلف پردازش تصویر است که از قبل تعبیه شده اند تا تصاویر حرارتی واضح و شفاف ارائه دهند.
الگوریتم های مختلف پردازش تصویر از قبل در الکترونیک GAVIN GC615MA تعبیه شده اند تا تصاویر مادون قرمز واضح را در تاریکی مطلق یا شرایط آب و هوایی نامساعد خروجی دهند. این ماژول می تواند خطرات و تهدیدات را در فواصل طولانی تشخیص داده و شناسایی کند و در عین حال جزئیات بیشتری از هدف را در فواصل کوتاه ارائه دهد.
هنگامی که با آشکارساز مادون قرمز MWIR خنک شده 640x512 / 15 میکرومتر ادغام می شود، نرخ فریم GAVIN GC615MA می تواند تا 100 هرتز پیکربندی شود که برای کاربردهایی که نیاز به مشاهده اجسام متحرک سریع دارند بسیار مناسب است.
ما در طراحی، تولید، فروش و بازاریابی آشکارسازهای حرارتی مادون قرمز و هسته های دوربین حرارتی تخصص داریم. ما می توانیم راه حل های مختلف تصویربرداری حرارتی مادون قرمز را به مشتریان خود ارائه دهیم که زمان توسعه ثانویه را کوتاه کرده و هزینه ها را برای مشتریان به طور قابل توجهی کاهش می دهد.
ویژگی های اصلی
- FPA جریان اصلی، سازگاری گسترده
- توسعه یافته بر اساس آشکارساز مادون قرمز خنک شده MWIR 640×512/15 میکرومتر، تضمین کننده کیفیت تصویر پایدار
- الگوریتم های تصویر نسل بعدی از جمله DRC، کاهش نویز 2D/3D و EE (تقویت لبه) برای تصویربرداری واضح تر تعبیه شده است.
- قابلیت اطمینان بالا، حساسیت بالا
- مادون قرمز موج میانی خنک شده، تطبیق پذیری و سازگاری عالی را تضمین می کند
- حساسیت حرارتی بالا با NETD تا 16 میلی کلوین
- ادغام آسان، پیکربندی انعطاف پذیر
- رابط ویدئویی Cameralink با خروجی داده تصویر RAW/YUV
- گزینه های مختلف نوری زوم پیوسته موجود است
مشخصات محصول
| مدل | GAVIN GC615MA |
|---|---|
| شاخص ها | |
| رزولوشن | 640×512 |
| اندازه پیکسل | 15 میکرومتر |
| پاسخ طیفی | 3.7 میکرومتر±0.2 میکرومتر تا 4.8 میکرومتر±0.2 میکرومتر |
| IR Detector NETD(23℃) | 16mK(F2) 18mK(F4) |
| پردازش تصویر | |
| نرخ فریم | 50Hz/100Hz |
| زوم دیجیتال | زوم دیجیتال پیوسته 1 برابر تا 8 برابر |
| جهت تصویر | برگردان افقی/عمودی/قطری |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE |
| الکتریکی | |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | استاندارد: DVP/LVDS/USB2.0@50Hz گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته |
| همگام سازی خارجی | استاندارد: LV-TTL گزینه: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL گزینه: RS422/CAN/USB3.0/GigE |
| منبع تغذیه | 24V±4V |
| مصرف برق پایدار (23℃) | ≤10W |
| زمان خنک شدن (23℃) | ≤8 دقیقه |
| اندازه (میلی متر) | 142×58.5×80 |
| وزن (گرم) | ≤680 |
| دمای عملیاتی | -40℃ تا +71℃ |
| لنز نوری | |
| گزینه های لنز | فوکوس ثابت: 25 میلی متر/F2 زوم پیوسته: 30 تا 240 میلی متر/F4، 15 تا 300 میلی متر/F4، 45 تا 450 میلی متر/F4، 35 تا 690 میلی متر/F4، 32 تا 730 میلی متر/F4 |
کاربردهای صنعتی
- NDT (تست غیر مخرب)
- نظارت بر محیط زیست
- نظارت از راه دور
- تحقیقات علمی
خدمات استاندارد شده
مستندات کامل: راهنمای محصول، راهنمای تنظیم و مراجع انتخاب. بدون حدس و گمان شروع کنید.
کمک توسعه و تست: تست نمونه یکپارچه، ارزیابی عملکرد و تأیید پارامترها آسان شده است.
کیت ابزار توسعه پیشرفته: SDK ها، API ها، الگوریتم ها و ابزارهای اشکال زدایی برای ادغام عمیق.
پشتیبانی فنی از راه دور: پشتیبانی 24/7 - پاسخ سریع و حل به موقع برای مسائل حیاتی.
گارانتی: قطعات اصلی و رعایت دقیق فرآیند برای بازیابی عملکرد بهینه.
سوالات متداول
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی برای استفاده از تابش مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء است، به منظور ایجاد تصاویر از آنها، یا به دست آوردن اطلاعات دمایی اشیاء، حتی در محیط های با دید کم.
2. ملاحظات کلیدی در مورد آشکارساز مادون قرمز / ماژول حرارتی برای برنامه شما چیست؟
- رزولوشن آشکارساز
- اندازه پیکسل
- NETD
- کیفیت تصویر
- گزینه های لنز
- مصرف برق
- اندازه و وزن
- رابط مکانیکی و الکتریکی
- بودجه
3. چگونه یک لنز دوربین حرارتی مادون قرمز مناسب انتخاب کنیم؟
- لنز استاندارد می تواند اهداف معمولی را در فاصله مناسب برآورده کند
- برای لنز تله فوتو، برای اهدافی که نسبتاً کوچک هستند و نیاز به مشاهده از راه دور دارند مناسب است
- برای دیدن جزئیات بیشتر اشیاء در فاصله نزدیک، لنز زاویه باز بهتر است
- لنز ماکرو برای دیدن هدف بسیار کوچک در فاصله نزدیک، مانند مدار تراشه است
