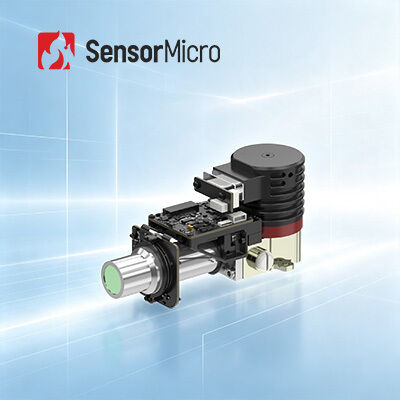

640x512 وضوح 15μm اندازه پیکسل خنک LWIR هسته دوربین حرارتی با RS058 Cryocooler
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS G615LA |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | NETD | 25mK (F2) |
|---|---|---|---|
| محدوده طیفی | 7.7 میکرومتر ± 0.2μm ～ 9.4μm ± 0.3μm mm | اندازه | 145×60×78 میلی متر |
| وزن | ≤590 گرم | نرخ فریم | 1 ~ 200 هرتز، قابل تنظیم |
| برجسته کردن | ماژول های دوربین خنک کننده LWIR,ماژول های دوربین خنک کننده T2SL,هسته دوربین LWIR 640x512 |
||
توضیحات محصول
هسته دوربین حرارتی LWIR خنک شده 640×512 15μm با RS058 Cryocooler
خلاصه ی محصول
ماژول های AD خنک شده سری EYAS G دارای قابلیت پیش تقویت کننده برای تبدیل سیگنال های آنالوگ از آشکارسازان IR خنک شده به خروجی جریان ویدئویی دیجیتال هستند.در قالب های مختلف وضوح و باند های موج موجود است، EYAS G615LA L بخشی از خانواده EYAS G است که یک آشکارساز خنک شده LWIR 640×512/15μm را با RS058 cryocooler ادغام می کند.
ویژگی های کلیدی
- تبدیل آنالوگ به دیجیتال، توسعه تسریع شدهبر اساس 640×512/15μm LWIR خنک کش های مادون قرمز با مدار AD یکپارچه برای تبدیل آنالوگ به دیجیتال و ابعاد فشرده متناسب با آشکارگر
- LWIR برای تشخیص ضد تداخلنفوذ قوی از طریق گرد و غبار و شن برای محیط های پیچیده، تحت تاثیر بازتاب خورشید و سطوح دریا، قادر به تشخیص اشیاء با دمای پایین
- عملکرد عالی، ادغام آسانرابط کامرالینک خروجی داده های خام 16 بیتی با کنترل پورت سریالی، نرخ فریم بالا تنظیم شده از 1 تا 200 هرتز برای ضبط اهداف در حال حرکت با سرعت بالا
مشخصات فنی
| مدل | EYAS G615LA |
| شاخص ها | |
| قطعنامه | 640×512 |
| اندازه پیکسل | 15μm |
| پاسخ طیف | 7.7μm±0.2μm 9.4μm±0.3μm |
| آشکارساز IR NETD ((23°C) | 25mK ((F2) |
| حالت کار | |
| نرخ فریم | 1~200 هرتز، قابل تنظیم |
| حالت کار | حالت اسنپ شات، ITR، ITR+Interlace، عملکرد ضد هالو، حالت ویندوز |
| برق | |
| رابط استاندارد خارجی | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| ویدیوی دیجیتال | 16 بیتی CameraLink (CameraLink حالت پایه) |
| همگام سازی خارجی | CC1: فریم خارجی هم زمان |
| ارتباطات | CameraLink UART (پیش فرض) / RS232 (تخصیص پذیر) نرخ باد: 9600bps (پیش فرض) |
| منبع برق | صفحه AD: 5V کریو کولر: 24 ولت |
| قدرت ثابت (23 درجه سانتیگراد) | ≤12W |
| زمان خنک شدن (23°C) | ≤7 دقیقه30 ثانیه |
| اندازه (ملی متر) | 145×60×78 |
| وزن (g) | ≤590 |
| دمای کار | -40°C تا +71°C |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS G615LA به طور گسترده ای در بسیاری از زمینه ها از جمله NDT، نظارت بر محیط زیست، نظارت درازمدت، تحقیقات علمی و موارد دیگر استفاده می شود.
پرسش های مکرر
1برای چی از یخچال سرد استفاده میشه؟
کريوکولرها سنسورها را در دماي بسيار پايين نگه مي دارند تا تصويرگر حرارتي را در طول مأموريت هاي درازمدت فعال سازند.بسیاری از کاربردهای پیشرفته نیاز به سنسورها برای کار در این دمای پایین برای گرفتن تصویر بهینه دارند.
2عوامل اصلی برای اندازه گیری کیفیت یک Cryocooler چیست؟
طول عمر باتری و عملکرد قابل اعتماد شاخص های اصلی کیفیت هستند.با MTTF (زمان متوسط به شکست) به 10 می رسد،000 ساعت برای پاسخگویی به الزامات 24×7 عملیات مستمر.
3MTTF چیست؟
MTTF (Mean Time to Failure) قابلیت اطمینان قطعات را با نشان دادن میانگین عمر قبل از نیاز به تعویض اندازه گیری می کند.این معیاری بینش در مورد کیفیت و ارزش قطعات را فراهم می کند.
