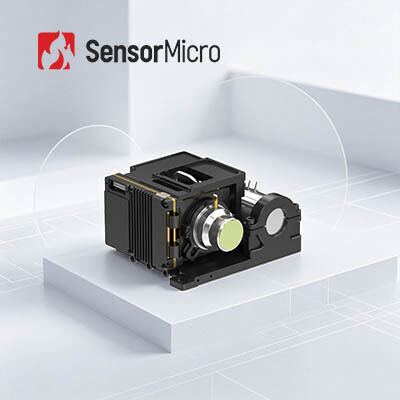

ماژول دوربین حرارتی خنک شده با وضوح 1024 × 768 و اندازه پیکسل 10μm برای ادغام فشرده در دستگاه های دستی

  • Cooled Thermal Camera Module with 1024×768 Resolution and 10μm Pixel Size for Compact Integration in Handheld Devices
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN GC1010HMG
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
سبک ماژول مادون قرمز خنک شده قطعنامه 1024 × 768/10μm
آشکارساز IR NETD (23 ℃) 20mK (F2)؛ 25mK (F4) محدوده طیفی 3.2±0.1~3.5±0.1μm
اندازه 87×94×54.5 میلی متر لنز اختیاری فوکوس ثابت
برجسته کردن

ماژول‌های دوربین خنک‌شونده مادون قرمز 30 میکرومتر

,

ماژول‌های دوربین لنز خنک‌شونده 55 میلی‌متر

,

ماژول‌های دوربین مادون قرمز 320x256
پیام بگذارید
توضیحات محصول
ماژول دوربین حرارتی خنک شده 1024×768/10 میکرومتر ادغام شده در دستگاه های دستی
مرور کلی محصول
هسته دوربین مادون قرمز خنک شده GAVIN GC1010HMG HOT MWIR دارای آشکارساز با فرمت بزرگ 1024×768/10 میکرومتر است. با FPA بزرگتر و پیکسل های کوچکتر نسبت به GC615HMG، تصاویر حرارتی بسیار دقیق و واضحی را ارائه می دهد. الگوریتم های تصویربرداری پیشرفته عملکرد بصری را تثبیت می کنند، در حالی که فناوری HOT، SWaP را بهینه می کند و در نتیجه طراحی فشرده، سبک و کم مصرف (87×94×54.5 میلی متر، 460 گرم؛ زمان خنک شدن ≤ 4 دقیقه) حاصل می شود. این هسته حرارتی که به راحتی قابل ادغام است و از رابط هایی مانند CameraLink، USB3.0، GigE، HDMI، فیبر و سایر رابط ها با خروجی RAW/YUV پشتیبانی می کند، در دستگاه های دستی، محموله های متحرک و نظارت طولانی مدت در مسافت های طولانی برای سناریوهای ادغام فشرده عالی است.
ویژگی های اصلی
کیفیت برتر با FPA بزرگتر و اندازه پیکسل کوچکتر
  • توسعه یافته با آشکارساز مادون قرمز خنک شده HOT MWIR با فرمت بزرگ 1024×768/10 میکرومتر، ارائه تصاویر واضح و میدان دید وسیع
  • مجهز به الگوریتم های پردازش تصویر نسل بعدی شامل DRC، کاهش نویز 2D/3D و بهبود لبه EE برای کیفیت تصویر برتر
  • اندازه پیکسل کوچکتر 10 میکرومتر، وضوح فضایی بالاتر و نسبت سیگنال به نویز بهتر را فراهم می کند
بهینه سازی SWaP با فناوری HOT
  • پشتیبانی از عملکرد دمای بالا 150 کلوین، با زمان خنک شدن ≤ 4 دقیقه
  • اندازه فشرده: 87×94×54.5 میلی متر، سبک وزن: 460 گرم
رابط های غنی، ادغام آسان
  • پشتیبانی از رابط های CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/فیبر نوری
  • خروجی تصویر انعطاف پذیر RAW/YUV
مشخصات محصول
مدل GAVIN GC1010HMG
وضوح 1024×768
اندازه پیکسل 10 میکرومتر
پاسخ طیفی 3.7 میکرومتر±0.2 میکرومتر تا 4.8 میکرومتر±0.2 میکرومتر
NETD آشکارساز IR (23 درجه سانتیگراد) 20 میلی کلوین (F2)؛ 25 میلی کلوین (F4)
نرخ فریم 50 هرتز
بزرگنمایی دیجیتال بزرگنمایی دیجیتال پیوسته 1 برابر تا 8 برابر
جهت تصویر برگردان افقی/عمودی/قطری
الگوریتم تصویر DRC، کاهش نویز تصویر 2D/3D، EE
ویدئوی آنالوگ PAL/NTSC
ویدئوی دیجیتال استاندارد: DVP/LVDS/USB2.0
اختیاری: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته
همگام سازی خارجی استاندارد: LV-TTL
اختیاری: RS422/LVDS
ارتباطات استاندارد: USB2.0/LV-TTL
اختیاری: RS422/CAN/USB3.0/GigE
منبع تغذیه 12 ولت ± 1 ولت
مصرف برق پایدار (23 درجه سانتیگراد) ≤8 وات
زمان خنک شدن (23 درجه سانتیگراد) ≤4 دقیقه
اندازه (میلی متر) 87×94×54.5
وزن (گرم) ≤460
دمای عملیاتی -40 درجه سانتیگراد تا +71 درجه سانتیگراد
لنز نوری فوکوس ثابت: 25 میلی متر/F2
کاربردهای صنعتی
ماژول دوربین حرارتی GAVIN GC1010HMG در بسیاری از زمینه ها مانند تست غیر مخرب (NDT)، نظارت بر محیط زیست، نظارت در مسافت های طولانی، تحقیقات علمی و غیره به طور گسترده ای مورد استفاده قرار می گیرد.
نقاط قوت ما
  • سبد محصولات متنوع
  • تخصص فنی عمیق
  • اعتبارسنجی قابلیت اطمینان دقیق تضمین کننده کیفیت
  • تمرکز بر نوآوری و پیاده سازی عملی در سنجش مادون قرمز
  • پشتیبانی فنی حرفه ای و خدمات توسعه مشترک
سوالات متداول
کریو کولر برای چه کاری استفاده می شود؟
کریو کولرها ماشین هایی هستند که سنسورها را بسیار سرد نگه می دارند تا بتوان تصاویر حرارتی را در ماموریت های طولانی مدت گرفت. در بسیاری از کاربردهای پیشرفته، سنسورهایی که تصاویر را ثبت می کنند به دماهای بسیار پایین نیاز دارند.
عوامل اصلی اندازه گیری کیفیت کریو کولر چیست؟
عمر طولانی باتری و عملکرد قابل اعتماد عوامل اصلی اندازه گیری کیفیت کریو کولر هستند. کریو کولر SensorMicro دارای محدوده دمایی عملیاتی وسیع و قابلیت اطمینان عالی است. MTTF آن (میانگین زمان تا خرابی) به 10000 ساعت رسیده است که الزامات عملیات بوت 24*7 را برآورده می کند.
MTTF چیست؟
MTTF (میانگین زمان تا خرابی) قابلیت اطمینان یک قطعه را اندازه گیری می کند. این نشان می دهد که به طور متوسط یک قطعه قبل از خرابی و نیاز به تعویض، چقدر عمر می کند. در سطح پایه، کیفیت قطعاتی را که خریداری می کنید به شما می گوید. هرچه عمر بیشتری داشته باشند، ارزش بیشتری از آنها دریافت می کنید.
