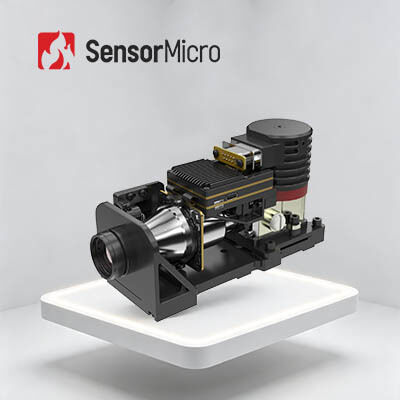

640x512 وضوح 15μm اندازه پیکسل حساسیت بالا MWIR دوربین هسته خنک ماژول حرارتی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC615MA |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| اندازه | 142×58.5×80 میلی متر | وزن | ≤680 گرم |
|---|---|---|---|
| قطعنامه | 640x512 / 15μm | آشکارساز IR NETD (23 ℃) | 16mK (F2)؛ 18mK (F4) |
| محدوده طیفی | 3.7μm±0.2μm～4.8μm±0.2μm | نرخ فریم | 50 هرتز / 100 هرتز |
| برجسته کردن | 640×512 ماژول گرمای خنک,ماژول حرارتی خنک 15μm |
||
توضیحات محصول
640x512 / 15 میکرومتر ماژول حرارتی خنکشونده MWIR برای محموله چند سنسوری
مرور کلی محصول
GAVIN GC615MA یک ماژول تصویربرداری حرارتی موج متوسط خنکشونده است که توسط SensorMicro توسعه یافته است. این ماژول شامل یک آشکارساز مادون قرمز MWIR HgCdTe با ابعاد 640x512 / 15 میکرومتر با خنککننده استرلینگ کرایو در دمای پایین RS058، الکترونیک سختافزاری و الگوریتمهای مختلف پردازش تصویر است که از قبل تعبیه شدهاند تا تصاویر حرارتی واضح و شفاف ارائه دهند.
این ماژول دارای الگوریتمهای پیشرفته هوش مصنوعی داخلی برای پردازش تصویر است که طیف کاملی از مشخصات را با ثبات و پایداری عالی ارائه میدهد. این محصول از عرضه در مقیاس بزرگ و قابل اعتماد پشتیبانی میکند و نیازهای مختلف کاربردهای صنعتی را به طور کامل برآورده میسازد. حتی در تاریکی مطلق یا شرایط آب و هوایی نامساعد، هسته دوربین تصاویر حرارتی واضح و تشخیص دقیق تهدیدات دوردست و جزئیات نزدیک را ارائه میدهد. ماژول دوربین مادون قرمز GAVIN GC615MA که برای سناریوهای امنیتی، نظارتی و پایش ایدهآل است، پشتیبانی فنی قابل اعتمادی را در محیطهای متنوع فراهم میکند.
ویژگیهای اصلی
- FPA رایج، سازگاری گسترده - توسعه یافته بر اساس آشکارساز مادون قرمز خنکشونده MWIR با ابعاد 640x512/15 میکرومتر، که کیفیت تصویر پایدار را تضمین میکند. الگوریتمهای تصویر نسل بعدی شامل DRC، کاهش نویز 2D/3D و EE (تقویت لبه) برای تصویربرداری واضحتر ادغام شدهاند.
- قابلیت اطمینان بالا، حساسیت بالا - مادون قرمز موج متوسط خنکشونده، تطبیقپذیری و ثبات عالی را تضمین میکند. حساسیت حرارتی بالا با NETD تا 16mK.
- ادغام آسان، پیکربندی انعطافپذیر - رابط ویدئویی Cameralink با خروجی داده تصویر RAW/YUV. پیکربندیهای نوری زوم پیوسته متعدد موجود است.
مشخصات محصول
| مدل | GAVIN GC615MA |
|---|---|
| شاخصها | |
| وضوح تصویر | 640x512 |
| اندازه پیکسل | 15 میکرومتر |
| پاسخ طیفی | 3.7 میکرومتر ± 0.2 میکرومتر تا 4.8 میکرومتر ± 0.2 میکرومتر |
| NETD آشکارساز مادون قرمز (23 درجه سانتیگراد) | 16mK (F2) 18mK (F4) |
| پردازش تصویر | |
| نرخ فریم | 50Hz/100Hz |
| زوم دیجیتال | زوم دیجیتال پیوسته 1 برابر تا 8 برابر |
| جهت تصویر | چرخش افقی/عمودی/قطری |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE |
| الکتریکی | |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | استاندارد: DVP/LVDS/USB2.0@50Hz اختیاری: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته |
| همگامسازی خارجی | استاندارد: LV-TTL اختیاری: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL اختیاری: RS422/CAN/USB3.0/GigE |
| منبع تغذیه | 24V ± 4V |
| مصرف برق پایدار (23 درجه سانتیگراد) | ≤10W |
| زمان خنکسازی (23 درجه سانتیگراد) | ≤8 دقیقه |
| ابعاد (میلیمتر) | 142×58.5×80 |
| وزن (گرم) | ≤680 |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
| لنز نوری | |
| گزینههای لنز | فوکوس ثابت: 25 میلیمتر/F2 زوم پیوسته: 30 تا 240 میلیمتر/F4، 15 تا 300 میلیمتر/F4، 45 تا 450 میلیمتر/F4، 35 تا 690 میلیمتر/F4، 32 تا 730 میلیمتر/F4 |
کاربردهای صنعتی
ماژول دوربین حرارتی مادون قرمز GAVIN GC615MA در بسیاری از زمینهها مانند NDT، پایش محیطی، نظارت دوربرد، تحقیقات علمی و غیره به طور گسترده مورد استفاده قرار میگیرد.
خدمات استاندارد شده
- مستندات کامل: راهنماهای محصول، راهنماهای راهاندازی و مراجع انتخاب. بدون حدس و گمان شروع کنید.
- کمک در توسعه و آزمایش: آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامترها آسان شد.
- کیت ابزار توسعه پیشرفته: SDKها، APIها، الگوریتمها و ابزارهای اشکالزدایی برای ادغام عمیق.
- پشتیبانی فنی از راه دور: پشتیبانی 24/7 - پاسخ سریع و حل به موقع برای مسائل حیاتی.
- گارانتی: قطعات اصلی و رعایت دقیق فرآیند برای بازیابی عملکرد بهینه.
سوالات متداول
مزایای آشکارسازهای مادون قرمز خنکشونده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنکشونده در دمای پایین کار میکند که توسط یک خنککننده دیواره آشکارساز (ddc) تأمین میشود. این آشکارساز حساسیت بالایی دارد و میتواند تفاوت دمایی ظریفتری را نسبت به آشکارساز مادون قرمز خنکنشده تشخیص دهد. این آشکارساز میتواند اشیاء را در فواصل بسیار دور، بیش از ده کیلومتر، تشخیص دهد، شناسایی کند و تشخیص دهد. ساختار آشکارساز خنکشونده بسیار پیچیده است که منجر به هزینه نسبتاً بالاتری نسبت به آشکارساز خنکنشده میشود.
تصویربرداری حرارتی مادون قرمز چگونه کار میکند؟
سیستم تصویربرداری حرارتی مادون قرمز یک فناوری تشخیص و شناسایی غیرفعال و غیر تماسی مادون قرمز است. این سیستم تابش مادون قرمز صحنه را از طریق سیستم نوری مادون قرمز که میتواند تابش مادون قرمز را عبور دهد، بر روی آشکارساز مادون قرمز آرایه صفحه کانونی متمرکز میکند. آشکارساز حرارتی سیگنال تابش با شدتهای مختلف را به سیگنال الکتریکی متناظر تبدیل میکند و سپس از طریق تقویت و پردازش ویدئو، تصویر مادون قرمز قابل مشاهده با چشم غیر مسلح را تشکیل میدهد.
کرایو کولر برای چه کاری استفاده میشود؟
کرایو کولرها ماشینهایی هستند که سنسورها را بسیار سرد نگه میدارند تا بتوان تصاویر حرارتی را در ماموریتهای طولانی مدت گرفت. در بسیاری از کاربردهای پیشرفته، سنسورهایی که تصاویر را ثبت میکنند به دماهای بسیار پایین نیاز دارند.
عوامل اصلی اندازهگیری کیفیت کرایو کولر چیست؟
عمر باتری طولانی و عملکرد قابل اعتماد عوامل اصلی اندازهگیری کیفیت یک کرایو کولر هستند. کرایو کولر SensorMicro دارای محدوده دمای عملیاتی گسترده و قابلیت اطمینان عالی است. MTTF آن (میانگین زمان تا خرابی) به 10000 ساعت رسیده است که نیازهای عملیات 24*7 را برآورده میکند.
MTTF چیست؟
MTTF (میانگین زمان تا خرابی) قابلیت اطمینان یک قطعه را اندازهگیری میکند. این نشان میدهد که یک قطعه به طور متوسط چقدر قبل از خرابی و نیاز به تعویض دوام میآورد. در سطح پایه، کیفیت قطعاتی را که خریداری میکنید به شما میگوید. هرچه بیشتر دوام بیاورند، ارزش بیشتری از آنها دریافت میکنید.
