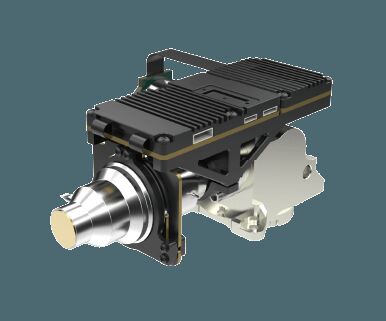

640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xاندازه | 125x92x67mm | وزن | ≤650 گرم |
---|---|---|---|
وضوح | 640x512 / 15μm | NETD | ≤20mK |
محدوده طیفی | 3.7 ~ 4.8μm مگاوات | نرخ فریم | 50 هرتز / 100 هرتز |
ماژول حرارتی خنک شده 640x512 / 15μm MCT MWIR برای بار سنسور چندگانه
GAVIN615B یک ماژول تصویربرداری حرارتی موج متوسط است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.این شامل یک آشکارساز IR 640x512 / 15 میکرومتر HgCdTe MWIR با خنک کننده RS046، تجهیزات الکترونیکی سخت افزاری و الگوریتم های مختلف پردازش تصویر نیز برای ارائه تصاویر حرارتی واضح و شفاف تعبیه شده است.
GAVIN615B که با کرایو کولر RS046 پیکربندی شده، از نظر اندازه بسیار جمع و جور است، ابعاد آن 125x92x67 میلی متر و وزن آن کمتر از 650 گرم است.مصرف برق پایدار آن به اندازه 12 وات است.با رابط استاندارد صنعتی دوربین لینک، دوربین مادون قرمز یا یکپارچه کننده سیستم می تواند دوربین کامل خود را به راحتی بر اساس ماژول تصویربرداری حرارتی GAVIN615B طراحی یا ادغام کند.
- حساسیت بالا، NETD≤20mK
- تشخیص برد بلند
- نرخ فریم قابل تنظیم
- ادغام آسان در سیستم
مدل | GAVIN615B |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 15 میکرومتر |
کرایو کولر | RS046 |
محدوده طیفی | 3.7μm × 4.8μm مگاوات |
زمان خنک شدن (20 درجه سانتیگراد) | ≤7 دقیقه |
NETD (20 درجه سانتیگراد) | ≤20mK |
پردازش تصویر | |
نرخ فریم | 50 هرتز / 100 هرتز |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | ×1/×2/×4 |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | J30JZ 25 پین |
ویدئوی آنالوگ | رفیق |
ویدیو دیجیتال | 16bit RAW/YUV: خروجی 16bit DVP/Cameralink |
همگام سازی خارجی | همگام سازی خارجی قاب: سطح RS422 |
ارتباط | RS422، 115200bps |
منبع تغذیه | 20 ~ 28 VDC |
مصرف برق پایدار | 12 وات |
ابعاد (میلی متر) | 125×92×67 |
وزن | ≤650 گرم |
دمای عملیات | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر بار 3 بار |
لنز نوری | |
لنز اختیاری | زوم پیوسته 60 ~ 240 میلی متر / F4 15 ~ 300 میلی متر / F4 21 ~ 420 میلی متر / F4 35~690mm/F4 |
ماژول دوربین مادون قرمز حرارتی GAVIN615B به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
1. آشکارسازهای مادون قرمز خنک شده چه مزایایی دارند؟
آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایینی کار می کند که توسط یک خنک کننده دوار آشکارساز (ddc) ارائه می شود.حساسیت بالایی دارد و می تواند تفاوت دماهای ظریف تری را نسبت به آشکارساز مادون قرمز خنک نشده تشخیص دهد.این می تواند اشیاء را در یک برد بسیار طولانی که بیش از ده کیلومتر دورتر است، شناسایی، شناسایی و تشخیص دهد.ساختار آشکارساز خنک شده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده می شود.
2. تصویربرداری حرارتی مادون قرمز چگونه کار می کند؟
سیستم تصویربرداری حرارتی مادون قرمز یک تشخیص غیر تماسی غیرفعال و شناسایی فناوری مادون قرمز است.تابش مادون قرمز صحنه را روی آشکارساز فروسرخ آرایه صفحه کانونی از طریق سیستم نوری مادون قرمز متمرکز می کند که می تواند از تابش مادون قرمز عبور کند.آشکارساز حرارتی سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که با چشم غیر مسلح قابل مشاهده است.
3. کرایو کولر برای چه مواردی استفاده می شود؟
کرایو کولرها ماشین هایی هستند که حسگرها را بسیار سرد نگه می دارند تا بتوان در ماموریت های طولانی مدت تصاویر حرارتی گرفت.در بسیاری از کاربردهای پیشرفته، حسگرهایی که تصاویر را ثبت می کنند، به دمای بسیار پایین نیاز دارند.
4. عوامل اصلی برای سنجش کیفیت کرایو کولر چیست؟
عمر طولانی باتری و عملکرد قابل اعتماد عوامل اصلی برای اندازه گیری کیفیت یک کرایو کولر هستند.کرایو کولر GSTiR دارای محدوده دمای عملیاتی گسترده و قابلیت اطمینان عالی است.MTTF (میانگین زمان تا خرابی ها) به 10000 ساعت رسیده است که الزامات عملیات بوت 24*7 را برآورده می کند.
5. MTTF چیست؟
MTTF (میانگین زمان تا شکست) قابلیت اطمینان یک قطعه را اندازه گیری می کند.به شما نشان می دهد که به طور متوسط یک قطعه چقدر قبل از شکستن دوام می آورد و باید آن را تعویض کنید.در سطح پایه، کیفیت قطعاتی را که میخرید به شما میگوید.هر چه بیشتر دوام داشته باشند، ارزش بیشتری از آنها دریافت می کنید.
