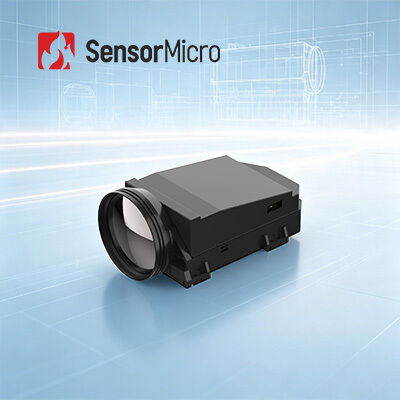

ماژول تصویربرداری حرارتی MWIR با دمای سریع HD با وضوح 1280 × 1024 18mK NETD و نرخ فریم 50Hz
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC1212MA |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280×1024/12μm | آشکارساز IR NETD (23 ℃) | 18mK (F2/F4) |
|---|---|---|---|
| محدوده طیفی | 3.7 ~ 4.8μm مگاوات | نرخ فریم | 50 هرتز |
| اندازه | 149×58.5×80 میلی متر | وزن | ≤680 گرم |
| برجسته کردن | ماژول حرارتی MWIR با ادغام سریع,ماژول حرارتی خنکشونده MCT,ماژولهای دوربین خنکشونده MWIR 15 میکرومتری |
||
توضیحات محصول
ماژول تصویربرداری حرارتی MWIR با دمای سریع HD 1280×1024/12μm
خلاصه ی محصول
هسته دوربین مادون قرمز خنک شده GAVIN GC1212MA HD دارای یک آشکارساز MWIR خنک 1280 × 1024 / 12μm است.با چهار برابر مقدار پیکسل های آشکارگرهای سنتی 640×512 در همان منطقه تصویربرداری فعال، از میدان دید گسترش یافته پشتیبانی می کند و جزئیات تصویر را غنی تر می کند.این ماژول دوربین حرارتی تصاویر حرارتی با وضوح بالا را آماده استفاده می کند.، که آن را برای تشخیص هدف در تمام شرایط آب و هوایی در شرایط دید متنوع و محیط های سخت چالش برانگیز ایده آل می کند.
دوربین مادون قرمز خنک شده GAVIN GC1212MA HD MWIR گزینه های مختلف لنز زوم مستمر از جمله لنز فوکوس ثابت: 19mm / F2 و لنز زوم مستمر: 60 ~ 360mm / F4 ، 37.5 ~ 750mm / F4 را ارائه می دهد.100~1000mm/F4.
ویژگی های اصلی
- رزولوشن مگاپیکسلی، کیفیت تصویر استثنایی- توسط 1280×1024/12μm دتکتور مادون قرمز خنک شده برای تصویربرداری حرارتی دقیق و دقیق. الگوریتم های پردازش تصویر پیشرفته از جمله DRC، کاهش نویز 2D / 3D را ادغام می کند،و افزایش لبه (EE) برای وضوح برتر.
- قابلیت اطمینان بالا، حساسیت عالی- تکنولوژی تصویربرداری حرارتی خنک شده در میان موج، سازگاری عالی و سازگاری در میان برنامه های کاربردی را تضمین می کند. حساسیت حرارتی برجسته با NETD به پایین 18mK.
- ادغام آسان، پیکربندی انعطاف پذیر- از رابط CameraLink با خروجی داده های تصویر RAW / YUV پشتیبانی می کند. چندین پیکربندی نوری زوم مداوم برای نیازهای مختلف در دسترس است.
مشخصات محصول
| مدل | GAVIN GC1212MA |
|---|---|
| شاخص ها | |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 12μm |
| یخچال سرد | RS058 |
| پاسخ طیف | 3.7μm±0.2μm 4.8μm±0.2μm |
| آشکارساز IR NETD ((23°C) | 18mK ((F2/F4) |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز |
| حالت ضخیم کردن | خطی/ هیستگرام/ مخلوط |
| زوم دیجیتال | زوم دیجیتال مستمر 1 × تا 8 × |
| جهت تصویر | افقی/ عمودی/ قطری |
| الگوریتم تصویر | DRC، 2D/3D تصویر کاهش سر و صدا، EE |
| برق | |
| رابط استاندارد خارجی | J30JZ رابط خروجی اختصاصی 25 پین HDMI |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | استاندارد: DVP گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فايبر نوري تک حالت/فايبر نوري چند حالت |
| همگام سازی خارجی | استاندارد: LV-TTL گزینه: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL گزینه: RS422 / CAN / USB3.0 / GigE |
| منبع برق | 24V±4V |
| مصرف برق ثابت ((23°C) | ≤11W |
| زمان خنک شدن ((23°C) | ≤8 دقیقه |
| اندازه ((ملی متر) | 149×58.5×80 |
| وزن ((g) | ≤680 |
| دمای کار | -40°C تا +71°C |
| ارتعاش | ارتعاش: شدت حمل و نقل با سرعت بالا؛ ضربه: نصف موج سینوس، 40g / 11ms، 3 محور، 6 جهت، 3 بار / جهت |
| لنز های نوری | |
| گزینه های لنز | تمرکز ثابت: 19mm/F2 ژوم مستمر: 60~360mm/F4, 37.5~750mm/F4, 100~1000mm/F4 |
کاربردهای صنعتی
ماژول دوربین مادون قرمز حرارتی GAVIN GC1212MA در بسیاری از زمینه ها مانند NDT، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و موارد دیگر به طور گسترده ای استفاده می شود.
در مورد SensorMicro
"سنسور مایکرو" تولید کننده و ارائه دهنده خدمات پیشرو در جهان در زمینه آشکارسازی مادون قرمز است.ارائه آشکارسازهای تصویربرداری حرارتی بدون خنک شدن و خنک شده با عملکرد بالا همراه با تخصص حرفه ای برای مشتریان در سراسر جهان.
ما کشنده های پیشرفته ی مادون قرمز، هسته های دوربین و ماژول هایی با فرمت های متنوع و باند های موج را ارائه می دهیم که برای وضوح، حساسیت و کارایی طراحی شده اندمحصولات ما به صورت یکپارچه در سیستم های متنوع ادغام می شوند که نسل بعدی تصاویر و برنامه های سنجش را در صنایع مختلف تقویت می کنند..
حسگرها آشکارسازهای میکرو به طور گسترده ای در ترموگرافی، امنیت و نظارت، بینایی شخصی، خودرو و محصولات مادون قرمز مصرفی استفاده شده اند.ظرفیت تولید حجم ما ما را قادر به پاسخگویی به تقاضای رو به رشد از تمام بازارهای موجود و در حال ظهور.
پرسش های مکرر
برای چی از یخچال سرد استفاده میشه؟
کريوکولرها ماشينهايي هستند که حسگرها را به شدت سرد نگه مي دارند تا تصاوير حرارتي در مأموريت هاي بلند مدت گرفته شود.حسگرها که تصاویر را ضبط می کنند به دمای بسیار پایین نیاز دارند.
عوامل اصلی برای اندازه گیری کیفیت یک Cryocooler چیست؟
طول عمر باتری و عملکرد قابل اعتماد عوامل اصلی برای اندازه گیری کیفیت یک یخچال سرد است.MTTF آن (زمان متوسط به شکست) به 10 رسیده است،000 ساعت، که نیازهای 24 * 7 عملیات بوت را برآورده می کند.
حساسيت حرارتي چيست؟
حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.
