ماژول حرارتی خنک‌شده MCT MWIR 640x512 / 15μM برای تشخیص برد بلند

محل منبع ووهان، استان هوبی، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN615B
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 640x512 / 15μm NETD ≤20mK
محدوده طیفی 3.7 ~ 4.8μm مگاوات نرخ فریم 50 هرتز / 100 هرتز
اندازه 125x92x67mm وزن ≤650 گرم
برجسته

ماژول حرارتی خنک‌شده MWIR 640x512

,

ماژول حرارتی خنک‌شده MCT 15 mM

,

ماژول حرارتی خنک‌شده با تشخیص برد بلند

پیام بگذارید
توضیحات محصول

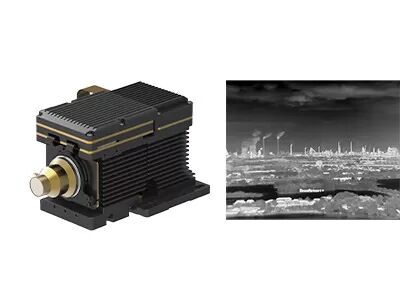

ماژول حرارتی خنک‌شده 640x512 / MCT MWIR 15μM برای تشخیص برد بلند

ماژول دوربین MWIR خنک شده GAVIN615B



ماژول دوربین خنک‌شده MCT MWIR 640x512/15μm کم مصرف GAVIN615B



توضیحات محصول



GAVIN615B یک ماژول تصویربرداری حرارتی موج متوسط ​​است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.این شامل یک آشکارساز IR 640x512 / 15 میکرومتر HgCdTe MWIR با خنک کننده RS046، تجهیزات الکترونیکی سخت افزاری و الگوریتم های مختلف پردازش تصویر نیز برای ارائه تصاویر حرارتی واضح و شفاف تعبیه شده است.



GAVIN615B که با کرایو کولر RS046 پیکربندی شده است، اندازه بسیار جمع و جور دارد و ابعاد آن 125x92x67 میلی متر است و وزن آن کمتر از 650 گرم است.مصرف برق پایدار آن به اندازه 12 وات است.با رابط استاندارد صنعتی دوربین لینک، دوربین مادون قرمز یا یکپارچه کننده سیستم می تواند دوربین کامل خود را به راحتی بر اساس ماژول تصویربرداری حرارتی GAVIN615B طراحی یا ادغام کند.



ماژول حرارتی خنک‌شده سری GAVIN از آشکارسازهای IR خنک‌شده GST MCT و T2SL استفاده می‌کند و الگوریتم‌های مختلف پردازش تصویر را برای خروجی تصاویر شفاف مادون قرمز در تاریکی کامل یا شرایط آب و هوایی بد یکپارچه می‌کند.این می تواند خطرات و تهدیدات را در فواصل دور شناسایی و تشخیص دهد در حالی که جزئیات بیشتری از هدف را در فاصله کوتاه ارائه می دهد.



ویژگی های اصلی



- حساسیت بالا، NETD≤20mK

- تشخیص برد بلند

- نرخ فریم قابل تنظیم

- ادغام آسان در سیستم



مشخصات محصول



مدل GAVIN615B
عملکرد آشکارساز IR
وضوح 640x512
Pixel Pitch 15 میکرومتر
کرایو کولر RS046
محدوده طیفی 3.7μm × 4.8μm مگاوات
زمان خنک شدن (20 درجه سانتیگراد) ≤7 دقیقه
NETD (20 درجه سانتیگراد) ≤20mK
پردازش تصویر
نرخ فریم 50 هرتز / 100 هرتز
حالت کم نور خطی / هیستوگرام / مختلط
زوم دیجیتال ×1/×2/×4
جهت تصویر چرخش افقی/عمودی/مورب
الگوریتم تصویر NUC/AGC/IDE
مشخصات برق
رابط خارجی استاندارد J30JZ 25 پین
ویدئوی آنالوگ رفیق
ویدئوی دیجیتال 16 بیت RAW/YUV: خروجی 16 بیت DVP/Link دوربین
همگام سازی خارجی همگام سازی خارجی قاب: سطح RS422
ارتباط RS422، 115200bps
منبع تغذیه 20 ~ 28 VDC
مصرف برق پایدار 12 وات
ابعاد (میلی متر) 125×92×67
وزن ≤650 گرم
دمای عملیات -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد
بزرگی ارتعاش لرزش: GJB حمل و نقل با سرعت بالا روی خودرو
شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر کدام 3 بار
لنز نوری
لنز اختیاری زوم پیوسته
60 ~ 240 میلی متر / F4
15 ~ 300 میلی متر / F4
21~420mm/F4
35~690mm/F4



کاربردهای صنعتی



ماژول دوربین مادون قرمز حرارتی GAVIN615B به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.



ماژول حرارتی خنک‌شده MCT MWIR 640x512 / 15μM برای تشخیص برد بلند 0



درباره GST مادون قرمز



ماژول حرارتی خنک‌شده MCT MWIR 640x512 / 15μM برای تشخیص برد بلند 1

سوالات متداول



1. حساسیت حرارتی چیست؟

حساسیت حرارتی که NETD (تفاوت دمای معادل نویز) نیز نامیده می شود، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط ​​(MWIR) و موج بلند (LWIR) است.این به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط است.این یک مقدار عددی است که نسبت سیگنال به نویز اختلاف دما را نشان می دهد و بر حسب میلی کلوین (mK) اندازه گیری می شود.هرچه مقدار حساسیت حرارتی کوچکتر باشد، حساسیت بالاتر و تصویر واضح تر است.



2. کاربردهای تصویربرداری حرارتی چیست؟

اندازه گیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در امنیت و نظارت، محموله های پهپاد، بازرسی صنعتی، آتش نشانی، تعمیر و نگهداری پیش بینی، ADAS، پیشگیری از بیماری همه گیر، AIoT و غیره استفاده می شود.



3. آشکارساز MCT/HgCdTe چیست؟

MCT که HgCdTe نیز نامیده می شود، به Mercury-Cadmium-Tellurid اشاره دارد که یک ترکیب شیمیایی از تلورید کادمیوم (CdTe) و تلورید جیوه (HgTe) و یک ماده رایج در آشکارسازهای نوری است.آشکارساز MCT/HgCdTe یک آشکارساز نوررسانا است که در یک محیط برودتی کار می کند و می تواند تشعشعات مادون قرمز را تشخیص دهد.نسبت به سنسورهای حرارتی حساس تر است.
