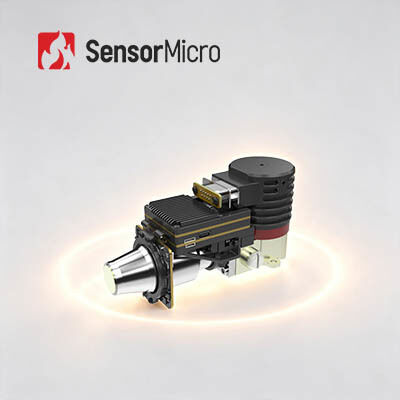

ماژول حرارتی خنک شده MCT MWIR با رزولوشن 640x512 و اندازه پیکسل 15μm برای تشخیص فاصله طولانی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC615WMA |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | زمان خنک شدن (23 ℃) | ≤8min@24V |
|---|---|---|---|
| آشکارساز IR NETD (23 ℃) | 16mK (F2)؛ 18mK (F4) | نرخ فریم | 50 هرتز / 100 هرتز |
| اندازه | 142×58.8×80 میلی متر | وزن | ≤680 گرم |
| برجسته کردن | ماژول حرارتی خنکشده MWIR 640x512,ماژول حرارتی خنکشده MCT 15 میکرومتر,ماژول حرارتی خنکشده برد بلند |
||
توضیحات محصول
ماژول حرارتی خنک شونده MCT MWIR با رزولوشن 640x512 / 15 میکرومتر برای تشخیص دوربرد
مرور کلی محصول
ماژول دوربین حرارتی خنک شونده GAVIN GC615WMA موج متوسط مادون قرمز 640x512 / 15 میکرومتر
GAVIN GC615WMA یک آشکارساز موج متوسط مادون قرمز (MWIR) با پهنای باند 640×512/15 میکرومتر و یک سردکننده کرایوژنیک کم دما RS058 را با چندین الگوریتم پردازش تصویر داخلی ترکیب می کند. این ماژول با حساسیت بالا و پاسخ طیفی گسترده، نقش حیاتی در کاربردهای پیشرفته مانند تشخیص عیوب دمای بالا، پیشگیری از آتش سوزی جنگل ها و سایر سناریوهای چالش برانگیز ایفا می کند.
ماژول حرارتی خنک شونده سری GAVIN GC از آشکارسازهای مادون قرمز خنک شونده MCT و T2SL استفاده می کند و الگوریتم های پردازش تصویر مختلفی را برای خروجی تصاویر مادون قرمز واضح در تاریکی مطلق یا شرایط آب و هوایی نامساعد ادغام می کند. این ماژول می تواند خطرات و تهدیدات را در فاصله دور تشخیص داده و شناسایی کند و در عین حال جزئیات بیشتری از هدف را در فاصله نزدیک ارائه دهد.
ویژگی های اصلی
- FPA جریان اصلی، پوشش طیفی گسترده- رزولوشن جریان اصلی 640×512 برای تصویربرداری واضح و دقیق با پوشش طیفی گسترده 2.5-4.8 میکرومتر برای کاربردهای متنوع
- ادغام آسان، پیکربندی انعطاف پذیر- رابط تصویربرداری CameraLink با پشتیبانی از خروجی داده تصویر RAW/YUV
- نرخ فریم بالا، ثبت فوری- نرخ فریم اختیاری 50 هرتز/100 هرتز برای ثبت اهداف با حرکت سریع
مشخصات محصول
| مدل | GAVIN GC615WMA |
|---|---|
| رزولوشن | 640×512 |
| اندازه پیکسل | 15 میکرومتر |
| پاسخ طیفی | قطع کن: ≤2.5 میکرومتر، قطع کن: ≥4.8 میکرومتر (پاسخ 50%) |
| NETD آشکارساز IR (23 درجه سانتیگراد) | 16 میلی کلوین (F2) 18 میلی کلوین (F4) |
| نرخ پیکسل موثر | ≥99.76% |
| نرخ فریم | 50 هرتز/100 هرتز |
| ویدئوی دیجیتال | استاندارد: DVP/LVDS/USB2.0@50Hz اختیاری: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته |
| ارتباطات | استاندارد: USB2.0/LV-TTL اختیاری: RS422/CAN/USB3.0/GigE |
| زمان خنک شدن (23 درجه سانتیگراد) | ≤8 دقیقه در 24 ولت |
| توان پایدار (23 درجه سانتیگراد) | ≤10 وات |
| ابعاد (میلی متر) | 142×58.8×80 |
| وزن (گرم) | ≤680 |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
| دمای ذخیره سازی | -55 درجه سانتیگراد تا +71 درجه سانتیگراد |
| فاصله کانونی | 55 میلی متر/F2 |
کاربردهای صنعتی
ماژول دوربین حرارتی GAVIN GC615WMA در بسیاری از زمینه ها مانند نظارت محیطی، نظارت دوربرد، شناسایی عیوب دمای بالا و سوئیچینگ چند طیفی به طور گسترده ای مورد استفاده قرار می گیرد.
مزایای ما
- تخصص فنی عمیق- با سالها تجربه در تحقیق، توسعه و کاربرد فناوری سنسور مادون قرمز، ما قابلیت های قوی در طراحی تراشه، ساخت ویفر، بسته بندی و تست، و همچنین یکپارچه سازی سیستم ایجاد کرده ایم.
- تمرکز بر نوآوری و پیاده سازی عملی- ما متعهد به پیشبرد پیشرفت های تکنولوژیکی در تصویربرداری حرارتی هستیم و دائماً مرزهای NETD، SWaP و دمای عملیاتی را جابجا می کنیم.
- پورتفولیوی متنوع محصول- با پشتیبانی از تحقیق و توسعه مستقل و مسیرهای فنی متعدد، ما طیف گسترده ای از اجزای تشخیص مادون قرمز - هم خنک شونده و هم بدون خنک کننده - را ارائه می دهیم.
- اعتبارسنجی قابلیت اطمینان دقیق- با پشتیبانی از یک سیستم مدیریت کیفیت قوی، محصولات ما تحت رویه های تست متعدد برای اطمینان از پایداری و قابلیت اطمینان طولانی مدت قرار می گیرند.
- پشتیبانی فنی حرفه ای- تیم مهندسی ما از نزدیک با تیم های تحقیق و توسعه و محصول مشتریان همکاری می کند تا یکپارچه سازی سیستم را تسریع کرده و کارایی را بهبود بخشد.
سوالات متداول
حساسیت حرارتی چیست؟
حساسیت حرارتی که با نام NETD (اختلاف دمای معادل نویز) نیز شناخته می شود، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج بلند (LWIR) است. این پارامتر مستقیماً با وضوح اندازه گیری شده توسط تصویربردار حرارتی مرتبط است. این یک مقدار عددی است که نسبت سیگنال به نویز اختلاف دما را نشان می دهد و بر حسب میلی کلوین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کوچکتر باشد، حساسیت بالاتر و تصویر واضح تر است.
کاربردهای تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند. محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در امنیت و نظارت، بازرسی صنعتی، آتش نشانی، نگهداری پیشگیرانه، ADAS، پیشگیری از اپیدمی، AIoT و غیره استفاده می شوند.
آشکارساز MCT/HgCdTe چیست؟
MCT که با نام HgCdTe نیز شناخته می شود، به تلورید کادمیوم جیوه (Mercury-Cadmium-Telluride) اشاره دارد که ترکیبی شیمیایی از تلورید کادمیوم (CdTe) و تلورید جیوه (HgTe) است و یک ماده رایج در آشکارسازهای نوری می باشد. آشکارساز MCT/HgCdTe یک آشکارساز فتوکانداکتیو است که در محیط برودتی کار می کند و می تواند تابش مادون قرمز را تشخیص دهد. این آشکارساز حساس تر از سنسورهای حرارتی است.
