ماژول حرارتی خنکشده 15μM 640x512 MCT MWIR با مجموعه کولر Dewar یکپارچه
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 / 15μm | کرایو کولر | RS058 |
---|---|---|---|
NETD | ≤17mK | محدوده طیفی | 3.7 ~ 4.8μm |
اندازه | 147x58.5x71 میلی متر | وزن | ≤680 گرم |
برجسته | ماژول حرارتی خنکشده 15 mMWIR,ماژول حرارتی خنکشده با مواد MCT,ماژولهای دوربین خنکشده مونتاژ کولر Dewar |

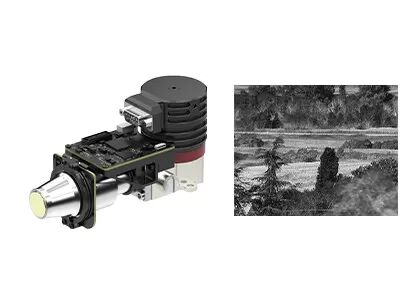

ماژول حرارتی خنکشده 15μM 640x512 MCT MWIR با مجموعه کولر Dewar یکپارچه
ماژول AD خنکشده با آشکارساز مادون قرمز خنکشده MCT MWIR 640x512 / 15μm برای ادغام سریع
ماژولهای AD خنکشده سری EYAS دارای عملکرد پیش تقویتکننده برای تبدیل سیگنال آنالوگ از آشکارسازهای مادون قرمز خنکشده به خروجی جریان ویدئوی دیجیتال هستند.این با فرمت های رزولوشن مختلف و باندهای موج متفاوت در دسترس است.EYAS615A یکی از اعضای خانواده EYAS با آشکارساز خنکشده 640x512 / 15μm MWIR و کرایوکولر RS058 است.
با ماژول خنکشده AD سری EYAS، انجام تست پذیرش سریع بر روی آشکارسازهای مادون قرمز GST، شروع سریع توسعه ثانویه و کوتاه کردن دوره توسعه ماژولها و محصولات کامل بر اساس آشکارسازهای مادون قرمز خنکشده برای مشتریان OEM آسان است.
Global Sensor Technology در طراحی، ساخت، فروش و بازاریابی آشکارسازهای تصویربرداری حرارتی و ماژول های مادون قرمز تخصص دارد.ما می توانیم انواع راه حل های تصویربرداری حرارتی مادون قرمز را به مشتریان خود ارائه دهیم که زمان توسعه ثانویه را کوتاه می کند و هزینه را برای مشتریان بسیار کاهش می دهد.
- وضوح آشکارساز: 640x512 / 15μm
- مواد آشکارساز: MCT / HgCdTe
- کرایو کولر: RS058
- نرخ فریم: 1 ~ 120 هرتز قابل تنظیم
- اندازه: 147×58.5×71mm
- وزن: ≤680 گرم
- آسان برای توسعه و ادغام
مدل | EYAS615A |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 15 میکرومتر |
کرایو کولر | RS058 |
محدوده طیفی | 3.7μm × 4.8μm مگاوات |
زمان خنک شدن (25 درجه سانتیگراد) | ≤6 دقیقه |
NETD بهینه (20 درجه سانتیگراد) | ≤17mK |
حالت کار | |
نرخ فریم | 1 ~ 120 هرتز قابل تنظیم |
حالت کار | عکس فوری;حالت یکپارچه سازی ITR/IWR.حالت ویندوز؛ضد شکوفه |
مشخصات برق | |
رابط خارجی استاندارد | QSH 60 پین |
ویدئوی دیجیتال | پیوند دوربین: خروجی داده خام 16 بیتی |
همگام سازی خارجی | CC1: همگام سازی خارجی INT/Frame.CC2: MC External Sync |
ارتباط | پورت سریال Cameralink: TFG+/-، TC+/-;9600bps |
منبع تغذیه | پنل تصویربرداری 1 کانال: 5 ولت کرایو کولر 1 کانالی: 24 ولت |
مصرف برق پایدار | 7 وات |
ابعاد (میلی متر) | 147×58.5×71 |
وزن | ≤680 گرم |
دمای کاری | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر کدام 3 بار |
ماژول تصویربرداری حرارتی EYAS615A به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
1. حساسیت حرارتی چیست؟
حساسیت حرارتی که NETD (تفاوت دمای معادل نویز) نیز نامیده می شود، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج بلند (LWIR) است.این به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط است.این یک مقدار عددی است که نسبت سیگنال به نویز اختلاف دما را نشان می دهد و بر حسب میلی کلوین (mK) اندازه گیری می شود.هرچه مقدار حساسیت حرارتی کوچکتر باشد، حساسیت بالاتر و تصویر واضح تر است.
2. کاربردهای تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در امنیت و نظارت، محموله های پهپاد، بازرسی صنعتی، آتش نشانی، تعمیر و نگهداری پیش بینی، ADAS، پیشگیری از بیماری همه گیر، AIoT و غیره استفاده می شود.
