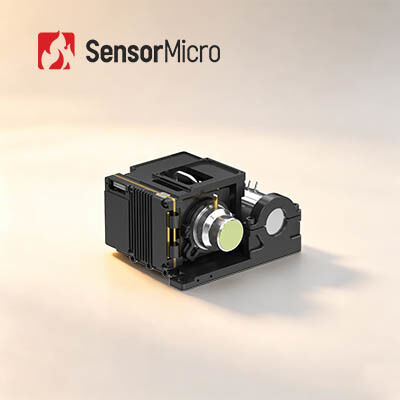

ماژول حرارتی مادون قرمز خنکشونده با رزولوشن 1024×768 و اندازه پیکسل 10 میکرومتر برای نظارت از راه دور
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC1010HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1024 × 768/10μm | نرخ فریم | 50 هرتز |
|---|---|---|---|
| آشکارساز IR NETD (23 ℃) | 20mK (F2)؛ 25mK (F4) | محدوده طیفی | 3.7 ~ 4.8μm |
| اندازه | 87×94×54.5 میلی متر | وزن | ≤460 گرم |
| برجسته کردن | ماژول حرارتی خنکشونده MWIR با ضخامت ۱۵ میکرومتر,ماژول حرارتی خنکشونده با ماده MCT,ماژولهای دوربین خنکشونده مونتاژ شده با خنککننده دیور |
||
توضیحات محصول
ماژول حرارتی مادون قرمز خنک شده HOT MWIR 10 میکرومتری 1024×768 برای نظارت از راه دور
مرور کلی محصول
هسته دوربین حرارتی مادون قرمز خنک شده GAVIN GC1010HMG دارای آشکارساز HOT MWIR 1024×768 با پیکسل 10 میکرومتر است. با آرایه صفحه کانونی بزرگتر و پیکسلهای کوچکتر در مقایسه با مدل GC615HMG، تصاویر واضحتری با جزئیات پیچیده ثبت میکند. این دستگاه با الگوریتمهای پردازش تصویر پیشرفته نسل بعدی، به طور مداوم تصاویر حرارتی پایدار و با کیفیت بالا تولید میکند. با بهرهگیری از فناوری HOT، این ماژول عملکرد SWaP برجستهای را ارائه میدهد که شامل ابعاد کاهش یافته، وزن کمتر و مصرف انرژی پایینتر است. این هسته که با رابطهای ویدیویی دیجیتال فراوان و حالتهای خروجی تصویر انعطافپذیر مجهز شده است، به راحتی در سیستمهای دستی، محمولههای هوایی متحرک و برنامههای نظارت طولانی مدت قابل ادغام است و به طور کامل پروژههای فشردهای را که اولویتبندی کوچکسازی، بهرهوری انرژی و تشخیص از راه دور را دارند، برآورده میکند.
ویژگیهای اصلی
- کیفیت برتر با FPA بزرگتر و اندازه پیکسل کوچکتر
- توسعه یافته بر اساس آشکارساز مادون قرمز خنک شده HOT MWIR با فرمت بزرگ 1024×768/10 میکرومتر، ارائه تصاویر واضح و میدان دید وسیع
- مجهز به الگوریتمهای پردازش تصویر نسل بعدی شامل DRC، کاهش نویز 2D/3D و بهبود لبه EE برای کیفیت تصویر برتر
- اندازه پیکسل کوچکتر 10 میکرومتر، وضوح فضایی بالاتر و نسبت سیگنال به نویز بهتر را فراهم میکند
- بهینهسازی SWaP با فناوری HOT
- پشتیبانی از عملکرد دمای بالا 150 کلوین، با زمان خنکسازی ≤ 4 دقیقه
- اندازه فشرده: 87×94×54.5 میلیمتر، وزن سبک: 460 گرم
- رابطهای غنی، ادغام آسان
- پشتیبانی از رابطهای CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/فیبر نوری
- خروجی تصویر انعطافپذیر RAW/YUV
مشخصات محصول
| مدل | GAVIN GC1010HMG |
|---|---|
| وضوح | 1024×768 |
| اندازه پیکسل | 10 میکرومتر |
| پاسخ طیفی | 3.7 میکرومتر±0.2 میکرومتر تا 4.8 میکرومتر±0.2 میکرومتر |
| NETD آشکارساز IR (23 درجه سانتیگراد) | 20mK(F2)؛ 25mK(F4) |
| نرخ فریم | 50 هرتز |
| زوم دیجیتال | زوم دیجیتال پیوسته 1 برابر تا 8 برابر |
| جهت تصویر | چرخش افقی/عمودی/قطری |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | استاندارد: DVP/LVDS/USB2.0 اختیاری: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته |
| همگامسازی خارجی | استاندارد: LV-TTL اختیاری: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL اختیاری: RS422/CAN/USB3.0/GigE |
| منبع تغذیه | 12 ولت ± 1 ولت |
| مصرف برق پایدار (23 درجه سانتیگراد) | ≤8 وات |
| زمان خنکسازی (23 درجه سانتیگراد) | ≤4 دقیقه |
| اندازه (میلیمتر) | 87×94×54.5 |
| وزن (گرم) | ≤460 |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
| لنز نوری | فوکوس ثابت: 25 میلیمتر/F2 |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی GAVIN GC1010HMG به طور گسترده در بسیاری از زمینهها مانند NDT، نظارت محیطی، نظارت از راه دور، تحقیقات علمی و غیره استفاده میشود.
خط آشکارساز مادون قرمز ما
فناوریهای آشکارساز مادون قرمز داخلی
- آشکارسازهای مادون قرمز بدون خنککننده VOx 8 اینچی 0.11 میکرومتر
- آشکارسازهای مادون قرمز خنک شده MCT 8 اینچی 0.5 میکرومتر
- آشکارسازهای مادون قرمز خنک شده T2SL 8 اینچی 0.5 میکرومتر
ظرفیت تولید و مزایا
- 6 میلیون آشکارساز مادون قرمز خود توسعه یافته در سال
- کارخانه تولید نیمههادی 30,000 متر مربع
- منطقه اتاق تمیز 20,000 متر مربع
سوالات متداول
حساسیت حرارتی چیست؟
حساسیت حرارتی که NETD (اختلاف دمای معادل نویز) نیز نامیده میشود، پارامتر کلیدی برای ارزیابی دوربینهای تصویربرداری حرارتی موج متوسط (MWIR) و موج بلند (LWIR) است. این پارامتر مستقیماً با وضوح اندازهگیری شده توسط تصویربردار حرارتی مرتبط است. این یک مقدار عددی است که نسبت سیگنال به نویز اختلاف دما را نشان میدهد و بر حسب میلیکلوین (mK) اندازهگیری میشود. هرچه مقدار حساسیت حرارتی کوچکتر باشد، حساسیت بالاتر و تصویر واضحتر است.
کاربردهای تصویربرداری حرارتی چیست؟
اندازهگیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند. محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در امنیت و نظارت، بازرسی صنعتی، آتشنشانی، نگهداری پیشگیرانه، ADAS، پیشگیری از اپیدمی، AIoT و غیره استفاده میشوند.
