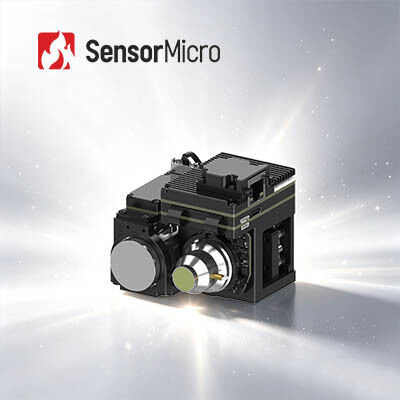

رزولوشن 640x512 15μm اندازه پیکسل ماژول مادون قرمز خنک MWIR برای ادغام سریع
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC615HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | آشکارساز IR NETD (23 ℃) | 20mK (F4) |
|---|---|---|---|
| محدوده طیفی | 3.7μm±0.2μm～4.8μm±0.2μm | نرخ فریم | 50 هرتز (F4) / 30 هرتز (F5.5) |
| زمان خنک شدن (23 ℃) | ≤3 دقیقه 30 ثانیه | مصرف برق ثابت (23℃) | ≤7 وات |
| برجسته کردن | ماژولهای دوربین خنکشده 15 mM,ماژولهای دوربین خنکشده 640x512,هسته دوربین RS058 T2SL LWIR |
||
توضیحات محصول
ماژول مادون قرمز خنک MWIR 640x512 / 15μm برای ادغام سریع
خلاصه ی محصول
عملکرد فوق العاده تصویربرداری مادون قرمز موج وسط را با هسته دوربین خنک شده GAVIN GC615HMG باز کنید.مجهز به پیشرو در صنعت 640 × 512 / 15μm آشکارگر HOT فرمت بزرگ و تکنولوژی پردازش تصویر ارتقا یافته، هر جزئیات حرارتی ظریف را با وضوح و ثبات شگفت انگیزی ضبط می کند.
با شکستن تعادل بین کیفیت تصویربرداری و قابلیت حمل و نقل، ساختار نوآورانه HOT آن پاسخ سریع خنک کننده، اندازه فوق کم و عملکرد کم مصرف را به دست می آورد،کاهش قابل توجهی از بار سیستم و مصرف انرژیسازگاری رابط کاربری و حالت های خروجی تصویری انعطاف پذیر توسعه ثانویه و ادغام سیستم را به طور چشمگیری ساده می کند.
چه برای دستگاه های دستی قابل حمل، بار مفید تلفن همراه در هوا / وسایل نقلیه یا پروژه های نظارت طولانی مدت 24/7، GC615HMG به طور مداوم قابل اعتماد،عملکرد تصویربرداری فرارو قرمز با دقت بالا در محیط های کاربردی پیچیده.
ویژگی های اصلی
FPA اصلی، تصویربرداری شفاف
- توسعه یافته بر اساس یک 640 × 512 / 15μm گیرنده مادون قرمز گرم MWIR فرمت بزرگ، ارائه انعطاف پذیری عالی
- مجهز به الگوریتم های پردازش تصویر نسل بعدی، از جمله DRC، کاهش نویز 2D / 3D، و افزایش لبه (EE) ، ارائه تصاویر واضح تر
تکنولوژی های گرم در پیشبرد بهینه سازی SWaP
- پشتیبانی از کار با دمای بالا تا 150K، با زمان خنک شدن ≤ 3min30s
- اندازه کامپکت: 71×55×84 میلی متر، وزن: 350g، مصرف برق: 7W
رابط های غنی، ادغام آسان
- پشتیبانی از رابط های CameraLink / USB 3.0 / GigE / HDMI / SDI / MIPI / فیبر نوری
- خروجی تصویری انعطاف پذیر RAW/YUV
مشخصات محصول
| مدل | گاوین GC615HMG |
|---|---|
| شاخص های عملکرد | رزولوشن: 640×512 اندازه پیکسل: 15μm کریو کولر: RS058 پاسخ طیف: 3.7μm±0.2μm·4.8μm±0.2μm آشکارساز IR NETD (23°C): 20mK (F4) |
| پردازش تصویر | نرخ فریم: 50 هرتز (F4) / 30 هرتز (F5.5) ژوم دیجیتال: از 1 × تا 8 × ژوم دیجیتال مداوم جهت تصویر: افقی/ عمودی/ قطری الگوریتم تصویر: DRC، 2D / 3D تصویر کاهش صدا، EE |
| برق | ویدیوی آنالوگ: PAL/NTSC ویدیوی دیجیتال: استاندارد: DVP/LVDS/USB2.0 گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فايبر نوري تک حالت/فايبر نوري چند حالت سینکرونی خارجی: استاندارد: گزینه: RS422/LVDS ارتباطات: استاندارد: USB2.0/LV-TTL گزینه: RS422 / CAN / USB3.0 / GigE منبع برق: 12V±1V مصرف برق ثابت (23°C): ≤7W زمان خنک شدن (23°C): ≤3min30s |
| جسمانی | اندازه (ملی متر): 71×55×84 وزن (g): ≤350 دمای کار: -40°C ~ +71°C |
| لنز های نوری | تمرکز ثابت: 25mm/F2 ژوم مداوم: 18 ~ 275mm/F5.5 110 ~ 1100mm/F5.5 15 ~ 300mm/F4 23 ~ 450mm/F4 |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی GAVIN GC615HMG در بسیاری از زمینه ها مانند NDT ، نظارت بر محیط زیست ، نظارت دوربرد ، تحقیقات علمی و غیره به طور گسترده ای استفاده می شود.
خدمات استاندارد
اسناد کامل
راهنماي توليد، راهنماي راه بندي و مرجع انتخاب
کمک به توسعه و آزمایش
آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامتر آسان شده است.
ابزار توسعه دهنده پیشرفته
SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق.
پشتیبانی فنی از راه دور
24/7 پشتیبانی-- پاسخ سریع و حل در زمان برای مسائل مهم.
تضمین
قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه
پرسش های مکرر
تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسام که دمای آنها بالاتر از صفر مطلق (-273 درجه سانتیگراد) است می توانند اشعه های مادون قرمز را تشعشع دهند.با استفاده از دتکتور دوربین مادون قرمز برای اندازه گیری تفاوت دمای تابش مادون قرمز بین هدف خود و پس زمینه، می توانید تصاویر مختلف مادون قرمز، که همچنین تصاویر حرارتی نامیده می شود، دریافت کنید.
آشکارسازان مادون قرمز چطور کار می کنند؟
تابش مادون قرمز که توسط هدف منتشر می شود وارد محدوده حسگر دتکتور حرارتی می شود.سپس آشکارگر مادون قرمز سیگنال تشعشعات با شدت متفاوت را به سیگنال الکتریکی مربوطه تبدیل می کند.، و سپس از طریق تقویت و پردازش ویدیو، تصویر مادون قرمز را تشکیل می دهد که می تواند با چشم غیرمسلح مشاهده شود.
مزاياي دتکتور هاي فرعي سرخ سرد چيست؟
آشکارساز سطح فوکال مادون قرمز خنک شده در دمای پایین کار می کند که توسط یک آشکارساز خنک کننده (ddc) تامین می شود.آن را حساسیت بالا دارد و می تواند تفاوت دما ظریف تر از آشکارگر مادون قرمز خنک تشخیص دهدمی تواند اشیاء را در فاصله بسیار طولانی که بیش از ده کیلومتر فاصله دارد تشخیص دهد.ساختار آشکارگر خنک شده بسیار پیچیده است که منجر به هزینه نسبتا بالا نسبت به آشکارگر خنک نشده می شود..
