ماژولهای دوربین خنکشده 640x512 15μM هسته دوربین RS058 T2SL LWIR
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| وضوح | 640x512 / 15μm | NETD | ≤25mK |
|---|---|---|---|
| محدوده طیفی | 7.7 ~ 9.5μm (LW) | اندازه | 142x58.5x71mm |
| برجسته | ماژولهای دوربین خنکشده 15 mM,ماژولهای دوربین خنکشده 640x512,هسته دوربین RS058 T2SL LWIR |
||
توضیحات محصول

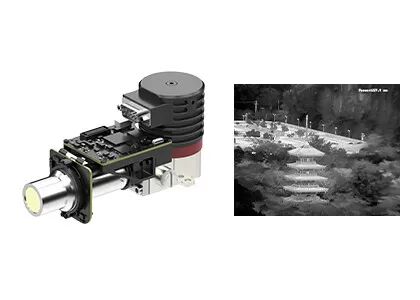

ماژولهای دوربین خنکشده 640x512 15μM هسته دوربین RS058 T2SL LWIR
ماژول دوربین خنک کننده EYAS615L
ماژول خنکشده AD 640x512 / 15μm RS058 T2SL LWIR ماژول مادون قرمز خنکشده برای ادغام سریع
توضیحات محصول
ماژولهای AD خنکشده سری EYAS دارای عملکرد پیش تقویت‌کننده برای تبدیل سیگنال آنالوگ از آشکارسازهای مادون قرمز خنکشده به خروجی جریان ویدئوی دیجیتال هستند.این با فرمت های رزولوشن مختلف و باندهای موج متفاوت در دسترس است.EYAS615L یکی از اعضای خانواده EYAS با آشکارساز خنکشده LWIR 640x512 / 15μm و کرایوکولر RS058 است.
با ماژول خنکشده AD سری EYAS، انجام تست پذیرش سریع بر روی آشکارسازهای مادون قرمز GST، شروع توسعه سریع ثانویه و کوتاه کردن دوره توسعه ماژول‌ها و محصولات کامل مبتنی بر آشکارسازهای مادون قرمز خنکشده برای مشتریان OEM آسان است.
فناوری Global Sensor تامین کننده پیشرو آشکارساز مادون قرمز و سازنده ماژول دوربین OEM است.مساحت این شرکت 30 هزار متر مربع با 20 هزار متر مربع اتاق تمیز می باشد که می تواند عرضه پایدار محصولات مادون قرمز را به مشتریان ارائه دهد.
ویژگی های اصلی
- آسان برای توسعه و ادغام
- خروجی رابط دوربین 16 بیتی داده خام، کنترل پورت سریال
- ساختار یکپارچه، ابعاد با آشکارساز سازگار است
- 5 ولت تک منبعی
- قابلیت گرفتن هدف متحرک با سرعت بالا
مشخصات محصول
| مدل | EYAS615L |
| عملکرد آشکارساز IR | |
| وضوح | 640x512 |
| Pixel Pitch | 15 میکرومتر |
| کرایو کولر | RS058 |
| محدوده طیفی | 7.7μm~9.5μm LW |
| زمان خنک شدن (25 درجه سانتیگراد) | ≤5.5 دقیقه |
| NETD بهینه (20 درجه سانتیگراد) | ≤25mK |
| حالت کار | |
| نرخ فریم | 1 ~ 160 هرتز قابل تنظیم |
| حالت کار | عکس فوری;حالت یکپارچه سازی ITR و Interlace Binning.حالت ویندوز؛ضد شکوفه |
| مشخصات برق | |
| رابط خارجی استاندارد | QSH 60 پین |
| ویدیو دیجیتال | پیوند دوربین: خروجی داده خام 16 بیتی |
| همگام سازی خارجی | CC1: همگام سازی خارجی INT/Frame.CC2: MC External Sync |
| ارتباط | پورت سریال Cameralink: TFG+/-، TC+/-;9600bps |
| منبع تغذیه | پنل تصویربرداری 1 کانال: 5 ولت کرایو کولر 1 کانالی: 24 ولت |
| مصرف برق پایدار | 9 وات |
| ابعاد (میلی متر) | 148×58.5×71 |
| وزن | ≤680 گرم |
| دمای کاری | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
| بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر کدام 3 بار |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS615L به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
درباره GST مادون قرمز
سوالات متداول
1.تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسامی که دمای آنها بالاتر از صفر مطلق (- 273 ℃) است، می توانند پرتوهای فروسرخ بتابانند.با استفاده از ردیاب دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه، می توانید تصاویر مادون قرمز مختلفی را دریافت کنید که به آنها تصاویر حرارتی نیز می گویند.
2. آشکارسازهای مادون قرمز چگونه کار می کنند؟
تشعشعات مادون قرمزی که از هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود، سپس آشکارساز مادون قرمز سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که توسط دستگاه قابل مشاهده است. چشم غیر مسلح.
3. آشکارسازهای مادون قرمز خنک شده چه مزایایی دارند؟
آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایینی کار می کند که توسط یک خنک کننده دوار آشکارساز (ddc) ارائه می شود.حساسیت بالایی دارد و می تواند تفاوت دمایی ظریف تری را نسبت به آشکارساز مادون قرمز خنک نشده تشخیص دهد.این می تواند اشیاء را در یک برد بسیار طولانی که بیش از ده کیلومتر دورتر است، شناسایی، شناسایی و تشخیص دهد.ساختار آشکارساز خنک شده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده می شود.
