ماژول دوربین حرارتی مادون قرمز MWIR گرم خنک شده با وضوح 640x512 و پچ پیکسل 15μm

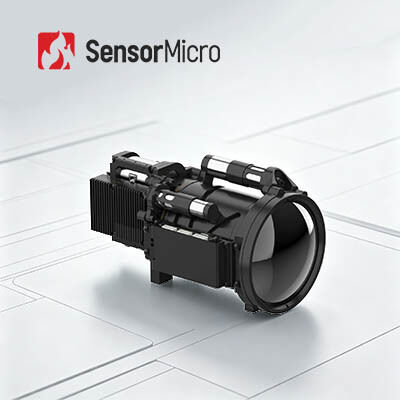

  • Cooled HOT MWIR Infrared Thermal Camera Module with 640x512 Resolution and 15μm Pixel Pitch
  • Cooled HOT MWIR Infrared Thermal Camera Module with 640x512 Resolution and 15μm Pixel Pitch
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN GC615HMG
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
تایپ کنید هسته دوربین مادون قرمز خنک‌شده HOT MWIR قطعنامه 640x512 / 15μm
آشکارساز IR NETD (23 ℃) 20mK (F4) اندازه 71×55×84 میلی متر
طول موج میانی 3.7μm±0.2μm～4.8μm±0.2μm خصوصیات ادغام آسان
برجسته کردن

ماژول‌های دوربین خنک‌شده 30um,320x256 ماژول‌های دوربین خنک‌شده 30um

,

ماژول دوربین مادون قرمز OEM

,

OEM Infrared Camera Module
پیام بگذارید
توضیحات محصول
ماژول دوربین حرارتی مادون قرمز خنک‌شده HOT MWIR 640x512 / 15μm
بررسی اجمالی محصول

GAVIN GC615HMG یک هسته دوربین مادون قرمز خنک‌شده MWIR با دمای بالا است که بر اساس رزولوشن 640×512، آشکارساز FPA پیکسلی 15 میکرومتر ساخته شده است. این ماژول با استفاده از الگوریتم‌های پیشرفته DRC، کاهش نویز 2D/3D و بهبود لبه، تصویربرداری حرارتی با وضوح بالا، نویز کم و با وفاداری بالا ارائه می‌کند. فناوری HOT اختصاصی آن از حداکثر دمای عملیاتی 150K و خنک‌سازی سریع ≤3min30s پشتیبانی می‌کند، در حالی که معیارهای SWaP بهینه را حفظ می‌کند: اندازه 71×55×84 میلی‌متر، وزن 350 گرم و مصرف برق معمولی 7 وات.

ویژگی های اصلی
  • جریان اصلی FPA، تصویربرداری شفاف- توسعه یافته بر اساس آشکارساز مادون قرمز خنک شده HOT MWIR با فرمت بزرگ 640×512/15μm با تطبیق پذیری عالی. مجهز به الگوریتم های پردازش تصویر نسل بعدی از جمله DRC، کاهش نویز 2D/3D و افزایش لبه برای وضوح تصویر برتر.
  • فناوری HOT پیشرو در بهینه سازی SWaP- پشتیبانی از عملیات در دمای بالا تا 150K با زمان خنک کننده ≤3min30s. طراحی جمع و جور: اندازه 71×55×84 میلی متر، وزن 350 گرم و مصرف انرژی 7 وات.
  • رابط های غنی، ادغام آسان- از رابط های CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/فیبر نوری با گزینه های خروجی تصویر RAW/YUV انعطاف پذیر پشتیبانی می کند.
مشخصات محصول
مدل GAVIN GC615HMG
شاخص های عملکرد وضوح: 640×512
اندازه پیکسل: 15 میکرومتر
کرایو کولر: RS058
پاسخ طیفی: 3.7μm±0.2μm~4.8μm±0.2μm
آشکارساز IR NETD (23℃): 20mK (F4)
پردازش تصویر نرخ فریم: 50 هرتز (F4) / 30 هرتز (F5.5)
زوم دیجیتال: 1× تا 8× بزرگنمایی دیجیتال مداوم
جهت تصویر: چرخش افقی/عمودی/مورب
الگوریتم تصویر: DRC، کاهش نویز تصویر 2D/3D، EE
برقی ویدئوی آنالوگ: PAL/NTSC
ویدئوی دیجیتال: استاندارد: DVP/LVDS/USB2.0
گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته
همگام سازی خارجی: استاندارد: LV-TTL، گزینه: RS422/LVDS
ارتباط: استاندارد: USB2.0/LV-TTL، گزینه: RS422/CAN/USB3.0/GigE
منبع تغذیه: 12 ولت ± 1 ولت
مصرف برق ثابت (23℃): ≤7W
زمان خنک کننده (23℃): ≤3 دقیقه 30 ثانیه
فیزیکی اندازه: 71×55×84 میلی متر
وزن: ≤350 گرم
دمای عملیاتی: -40℃~+71℃
گزینه های لنز نوری فوکوس ثابت: 25mm/F2
زوم پیوسته: 18~275mm/F5.5، 110~1100mm/F5.5، 15~300mm/F4، 23~450mm/F4
کاربردهای صنعتی
ماژول تصویربرداری حرارتی GAVIN GC615HMG به طور گسترده در بسیاری از زمینه ها از جمله NDT، نظارت بر محیط، نظارت دوربرد، تحقیقات علمی و سایر کاربردهای صنعتی استفاده می شود.
مزایای ما
  • سفارشی سازی محصول- پیکربندی ها را تنظیم کنید و الگوریتم ها را برای برآوردن نیازهای خاص صنعت تطبیق دهید
  • پشتیبانی فنی و آموزش در محل- به مشتریان اصلی راه اندازی سیستم و آموزش عملیاتی ارائه دهید
  • نوآوری مشترک برای محصولات و بازارهای جدید- همکاری با مشتریان برای توسعه راه حل های کاربردی مادون قرمز خلاقانه
سوالات متداول
1. آشکارسازهای فروسرخ آرایه سطح کانونی در کدام صنایع استفاده می شود؟
آشکارساز صفحه کانونی مادون قرمز جزء اصلی سیستم های تصویربرداری حرارتی است و برای تشخیص، شناسایی و تجزیه و تحلیل اطلاعات مادون قرمز اجسام ضروری است. کاربردهای گسترده ای در ترافیک، بازرسی، نظارت بر امنیت، هواشناسی، پزشکی و سایر صنایع دارد.
2. آشکارسازهای صفحه کانونی مادون قرمز خنک شده و خنک نشده چه ویژگی هایی دارند؟
آشکارسازهای صفحه کانونی مادون قرمز به دو نوع سرد و خنک نشده تقسیم می شوند. آشکارسازهای مادون قرمز خنک‌شده در محیط‌های خلاء با دمای پایین با حساسیت بالا کار می‌کنند و می‌توانند تفاوت‌های دمایی ظریف‌تری را تشخیص دهند. آشکارسازهای صفحه کانونی مادون قرمز خنک نشده در دمای اتاق بدون نیاز به محیط های برودتی کار می کنند.
3. آشکارسازهای مادون قرمز چگونه کار می کنند؟
تشعشعات مادون قرمز ساطع شده از اهداف وارد محدوده حسگر آشکارساز حرارتی می شود. آشکارساز مادون قرمز سیگنال های تشعشعی با شدت های مختلف را به سیگنال های الکتریکی متناظر تبدیل می کند که سپس تقویت و پردازش می شود تا تصاویر مادون قرمز قابل مشاهده با چشم غیر مسلح را تشکیل دهد.
4. آشکارسازهای مادون قرمز خنک شده چه مزایایی دارند؟
آشکارسازهای صفحه کانونی مادون قرمز خنک شده در دماهای پایین ارائه شده توسط کولرهای Dewar Dewar (DDC) کار می کنند. آنها حساسیت بالایی را ارائه می دهند و می توانند تفاوت های دمایی ظریف تری را نسبت به آشکارسازهای خنک نشده تشخیص دهند. آنها می توانند اشیاء را در بردهای بیش از ده کیلومتر شناسایی، شناسایی و تشخیص دهند. ساختار پیچیده آشکارسازهای خنک‌شده منجر به هزینه‌های نسبتاً بالاتری در مقایسه با آشکارسازهای سرد نشده می‌شود.
