xوضوح | 640x512 / 15μm | NETD | ≤17mK |
---|---|---|---|
محدوده طیفی | 3.7 ~ 4.8μm | اندازه | 147x58.5x71 میلی متر |
برجسته | هسته دوربین MWIR با حساسیت بالا,هسته دوربین MWIR برد نزدیک,ماژولهای دوربین خنکشده MCT |

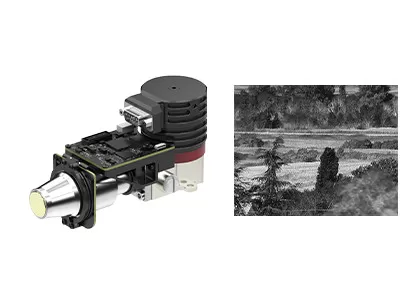

هسته دوربین MCT MWIR با حساسیت بالا با برد مجاورت
ماژول مادون قرمز خنکشده با حساسیت بالا 640x512@15μm RS058 MCT MWIR MCT MWIR با برد مجاورت
ماژول EYAS615A AD یک ماژول مادون قرمز خنکشده آنالوگ-دیجیتال است که بر اساس فرمتهای 640x512 با گام 15 میکرومتر IR FPA است.NETD معمولی EYAS615A کمتر از 17mK است.حساسیت بالا تشخیص یا تشخیص تفاوت تابش مادون قرمز بسیار ریز را در فواصل بسیار طولانی تضمین می کند.
این ماژول AD شامل یک برد مجاورتی است که زمان بندی FPA و منابع تغذیه حساس را فراهم می کند.علاوه بر این، رابط Camera Link داده های خام 16 بیتی را خروجی می دهد که ادغام آشکارساز با سیستم را بسیار ساده می کند.
بنابراین، ماژول EYAS615A انجام تست پذیرش سریع بر روی آشکارساز مادون قرمز خنکشده GST C615M 640x512@15μm را برای مشتریان OEM آسان میکند، توسعه سریع ثانویه را شروع میکند و دوره توسعه ماژولهای مادون قرمز خنکشده یا دوربینها یا سیستمهای حرارتی مادون قرمز کامل مبتنی بر فروسرخ خنکشده را کوتاه میکند. آشکارسازها
- آسان برای توسعه و ادغام
- خروجی رابط دوربین 16 بیتی داده خام، کنترل پورت سریال
- ساختار یکپارچه، ابعاد با آشکارساز سازگار است
- 5 ولت تک منبعی
- قابلیت گرفتن هدف متحرک با سرعت بالا
مدل | EYAS615A |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 15 میکرومتر |
کرایو کولر | RS058 |
محدوده طیفی | 3.7μm × 4.8μm مگاوات |
زمان خنک شدن (25 درجه سانتیگراد) | ≤6 دقیقه |
NETD بهینه (20 درجه سانتیگراد) | ≤17mK |
حالت کار | |
نرخ فریم | 1 ~ 120 هرتز قابل تنظیم |
حالت کار | عکس فوری;حالت یکپارچه سازی ITR/IWR.حالت ویندوز؛ضد شکوفه |
مشخصات برق | |
رابط خارجی استاندارد | QSH 60 پین |
ویدیو دیجیتال | پیوند دوربین: خروجی داده خام 16 بیتی |
همگام سازی خارجی | CC1: همگام سازی خارجی INT/Frame.CC2: MC External Sync |
ارتباط | پورت سریال Cameralink: TFG+/-، TC+/-;9600bps |
منبع تغذیه | پنل تصویربرداری 1 کانال: 5 ولت کرایو کولر 1 کانالی: 24 ولت |
مصرف برق پایدار | 7 وات |
ابعاد (میلی متر) | 147×58.5×71 |
وزن | ≤680 گرم |
دمای کاری | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر کدام 3 بار |
ماژول تصویربرداری حرارتی EYAS615A به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
1. آشکارسازهای فروسرخ آرایه سطح کانونی در کدام صنایع استفاده می شود؟
آشکارساز صفحه کانونی مادون قرمز جزء اصلی سیستم تصویربرداری حرارتی است و کلید تشخیص، شناسایی و تجزیه و تحلیل اطلاعات مادون قرمز اجسام است.طیف وسیعی از کاربردها در ترافیک، بازرسی، نظارت بر امنیت، هواشناسی، پزشکی و سایر صنایع دارد.
2. آشکارساز صفحه کانونی مادون قرمز سرد و خنک نشده چه ویژگی هایی دارد؟
آشکارسازهای صفحه کانونی مادون قرمز را می توان به آشکارساز صفحه کانونی مادون قرمز خنک شده و آشکارساز صفحه کانونی مادون قرمز خنک نشده تقسیم کرد.آشکارساز فروسرخ خنک شده در محیط خلاء با دمای پایین با حساسیت بالا کار می کند و می تواند تفاوت های دمایی ظریف تری را تشخیص دهد، در حالی که آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به محیط برودتی ندارد و می تواند در دمای اتاق کار کند.
3. تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسامی که دمای آنها بالاتر از صفر مطلق (- 273 ℃) است، می توانند پرتوهای فروسرخ بتابانند.با استفاده از ردیاب دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه، می توانید تصاویر مادون قرمز مختلفی را دریافت کنید که به آنها تصاویر حرارتی نیز می گویند.
4. آشکارسازهای مادون قرمز چگونه کار می کنند؟
تشعشعات مادون قرمزی که از هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود، سپس آشکارساز مادون قرمز سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که توسط دستگاه قابل مشاهده است. چشم غیر مسلح.
5. آشکارسازهای مادون قرمز خنک شده چه مزایایی دارند؟
آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایینی کار می کند که توسط یک خنک کننده دوار آشکارساز (ddc) ارائه می شود.حساسیت بالایی دارد و می تواند تفاوت دمایی ظریف تری را نسبت به آشکارساز مادون قرمز خنک نشده تشخیص دهد.این می تواند اشیاء را در یک برد بسیار طولانی که بیش از ده کیلومتر دورتر است، شناسایی، شناسایی و تشخیص دهد.ساختار آشکارساز خنک شده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده می شود.
