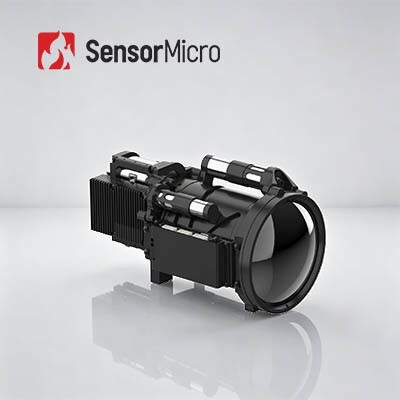

هسته دوربین مادون قرمز خنکشده MWIR با وضوح 640x512 و اندازه پیکسل 15 میکرومتر برای عملکرد در دمای بالا 150K
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC615HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | آشکارساز IR NETD (23 ℃) | 20mK (F4) |
|---|---|---|---|
| محدوده طیفی | 3.7μm±0.2μm～4.8μm±0.2μm | اندازه | 71×55×84 میلی متر |
| زمان خنک شدن (23 ℃) | ≤3 دقیقه 30 ثانیه | منبع تغذیه | 12 ولت ± 1 ولت |
| برجسته کردن | هسته دوربین MWIR با حساسیت بالا,هسته دوربین MWIR برد نزدیک,ماژولهای دوربین خنکشده MCT |
||
توضیحات محصول
MWIR خنک شده 640x512/15μm هسته دوربین مادون قرمز عملیات درجه حرارت بالا 150K
خلاصه ی محصول
با استفاده از یک آشکارساز خنک MWIR 640 × 512 / 15μm HOT و الگوریتم های پردازش تصویر برتر، هسته دوربین مادون قرمز GAVIN GC615HMG تصویربرداری حرارتی فشرده با عملکرد بالا را دوباره تعریف می کند.با سرعت خنک شدن، مصرف انرژی بسیار کم و اندازه کوچک، آن را ارائه می دهد کارایی SWaP برجسته.
GC615HMG از توسعه ثانویه بدون تلاش و ادغام یکپارچه سیستم پشتیبانی می کند، به طور کامل برای دستگاه های تصویربرداری دستی، سیستم های بار مفید تلفن همراه،و سناریوهای طولانی مدت نظارت مستمر با اندازه دقیق، قدرت، و نیازهای تشخیص دوربرد.
ویژگی های اصلی
- FPA اصلی، تصویربرداری شفاف:توسعه یافته بر اساس یک 640×512/15μm فورمات بزرگ HOT MWIR خنک کش مادون قرمز، ارائه انعطاف پذیری عالی. مجهز به نسل بعدی الگوریتم های پردازش تصویر، از جمله DRC،کاهش صدا 2D/3D، و افزایش لبه (EE) ، ارائه تصاویر واضح تر.
- تکنولوژی های گرم، بهینه سازی SWaP را رهبری می کنند:پشتیبانی از کار با دمای بالا تا 150K، با زمان خنک شدن ≤ 3min30s. اندازه فشرده: 71 × 55 × 84 میلی متر، وزن: 350g، مصرف برق: 7W.
- رابط های غنی، ادغام آسان:از رابط های CameraLink / USB 3.0 / GigE / HDMI / SDI / MIPI / فیبر نوری پشتیبانی می کند. خروجی تصویری انعطاف پذیر RAW / YUV.
مشخصات محصول
| مدل | گاوین GC615HMG |
|---|---|
| شاخص های عملکرد |
قطعنامه:640×512 اندازه پیکسل:15μm کولر سرد:RS058 پاسخ طیف:3.7μm±0.2μm 4.8μm±0.2μm آشکارساز IR NETD (23°C):20mK (F4) |
| پردازش تصویر |
نرخ فریم:50 هرتز (F4) / 30 هرتز (F5.5) زوم ديجيتالي:زوم دیجیتال مستمر 1 × تا 8 × جهت تصویر:افقی/ عمودی/ قطری الگوریتم تصویر:DRC، 2D/3D تصویر کاهش سر و صدا، EE |
| برق |
ویدیوی آنالوگ:PAL/NTSC ویدیوی دیجیتال:استاندارد: DVP/LVDS/USB2.0 گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فايبر نوري تک حالت/فايبر نوري چند حالت ترجمه ی خارجی:استاندارد: LV-TTL گزینه: RS422/LVDS ارتباطات:استاندارد: USB2.0/LV-TTL گزینه: RS422 / CAN / USB3.0 / GigE منبع برق:12V±1V مصرف برق ثابت (23 درجه سانتیگراد):≤7W زمان خنک شدن (23°C):≤3 دقیقه30 ثانیه |
| جسمانی |
اندازه (ملی متر):۷۱×۵۵×۸۴ وزن (g):≤350 دمای کار:-40°C تا +71°C |
| لنز های نوری |
گزینه های لنز: تمرکز ثابت: 25mm/F2 زوم مستمر: 18~275mm/F5.5، 110~1100mm/F5.5، 15~300mm/F4، 23~450mm/F4 |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی GAVIN GC615HMG در بسیاری از زمینه ها مانند NDT ، نظارت بر محیط زیست ، نظارت دوربرد ، تحقیقات علمی و غیره به طور گسترده ای استفاده می شود.
مزایای ما
- تخصص فنی عمیق:با سالها تجربه در تحقیق، توسعه و استفاده از تکنولوژی سنسور مادون قرمز، ما توانایی های قوی در طراحی تراشه، ساخت و ساز وبسته بندی و آزمایش، و همچنین ادغام سیستم. پایه محکم ما ما را قادر می سازد تا به طور مداوم محصولات نوآورانه و قابل اعتماد را ارائه دهیم که نیازهای در حال تغییر بازار را برآورده می کنند.
- تمرکز بر نوآوری و پیاده سازی عملی در سنجش مادون قرمز:ما متعهد به هدایت پیشرفت های تکنولوژیکی در تصویربرداری حرارتی هستیم، به طور مداوم مرزهای NETD، SWaP و دمای عملیاتی را گسترش می دهیم.محصولات ما به طور مداوم در برنامه های کاربردی در سراسر امنیت پیشرو هستند، نظارت صنعتی، سیستم های هوشمند، و بیشتر.
- نمونه محصولات متنوع:با پشتیبانی از تحقیق و توسعه مستقل و مسیرهای فنی متعدد،ما طیف گسترده ای از قطعات تشخیص مادون قرمز را ارائه می دهیم که برای انواع صنایع مختلف راه حل های سفارشی ارائه می دهند..
- اعتباربخشی دقیق تضمین کیفیت:با پشتیبانی از یک سیستم مدیریت کیفیت قوی، محصولات ما از روش های آزمایش متعدد در طول تولید برای اطمینان از ثبات و قابلیت اطمینان طولانی مدت برخوردار هستند.
- خدمات پشتیبانی فنی حرفه ای و توسعه مشترک:تیم مهندسی ما با تیم های تحقیق و توسعه و محصولات مشتریان همکاری نزدیک می کند تا یکپارچگی سیستم را تسریع کند، کارایی را بهبود بخشد و زمان ورود به بازار را کوتاه کند. موفقیت شما مأموریت مشترک ما است.
پرسش های مکرر
1در کدام صنایع از آشکارسازان مادون قرمز صفحه فوکال استفاده می شود؟
آشکارگر سطح فوکال مادون قرمز، جزء اصلی سیستم تصویربرداری حرارتی است و کلید تشخیص، شناسایی و تجزیه و تحلیل اطلاعات مادون قرمز اشیاء است.این ابزار کاربرد گسترده ای در ترافیک دارد.، بازرسی، نظارت بر امنیت، هواشناسی، پزشکی و صنایع دیگر.
2ویژگی های آشکارسازان فلز شعاعی مادون قرمز خنک شده و خنک نشده چیست؟
آشکارسازان سطح فوکال مادون قرمز را می توان به آشکارسازان سطح فوکال مادون قرمز خنک شده و آشکارسازان سطح فوکال مادون قرمز خنک نشده تقسیم کرد.آشکارساز مادون قرمز خنک شده در محیط خلاء با حساسیت بالا کار می کند و می تواند تفاوت های دمایی ظریف تر را تشخیص دهد، در حالی که آشکارساز سطح فوکال مادون قرمز خنک نشده نیازی به محیط کریوجنیک ندارد و می تواند در دمای اتاق کار کند.
3تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسام که دمای آنها بالاتر از صفر مطلق (-273 درجه سانتیگراد) است می توانند اشعه های مادون قرمز را تشعشع دهند.با استفاده از دتکتور دوربین مادون قرمز برای اندازه گیری تفاوت دمای تابش مادون قرمز بین هدف خود و پس زمینه، می توانید تصاویر مختلف مادون قرمز، که همچنین تصاویر حرارتی نامیده می شود، دریافت کنید.
4-دتاکتورهای مادون قرمز چطور کار می کنند؟
تابش مادون قرمز که توسط هدف منتشر می شود وارد محدوده حسگر دتکتور حرارتی می شود.سپس آشکارگر مادون قرمز سیگنال تشعشعات با شدت متفاوت را به سیگنال الکتریکی مربوطه تبدیل می کند.، و سپس از طریق تقویت و پردازش ویدیو، تصویر مادون قرمز را تشکیل می دهد که می تواند با چشم غیرمسلح مشاهده شود.
5مزاياي دتکتور هاي فرعي سرخ سرد چيست؟
آشکارساز سطح فوکال مادون قرمز خنک شده در دمای پایین کار می کند که توسط یک آشکارساز خنک کننده (ddc) تامین می شود.آن را حساسیت بالا دارد و می تواند تفاوت دما ظریف تر از آشکارگر مادون قرمز خنک تشخیص دهدمی تواند اشیاء را در فاصله بسیار طولانی که بیش از ده کیلومتر فاصله دارد تشخیص دهد.ساختار آشکارگر خنک شده بسیار پیچیده است که منجر به هزینه نسبتا بالا نسبت به آشکارگر خنک نشده می شود..
