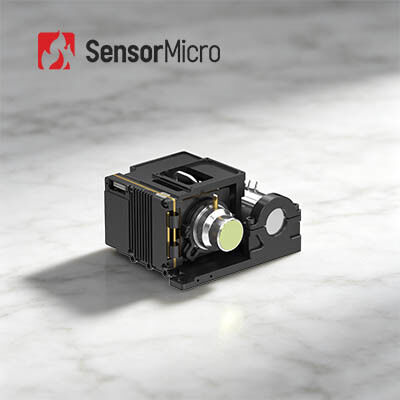

ماژول تصویربرداری حرارتی MWIR با رزولوشن 1024×768 و تکنولوژی HOT
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC1010HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| تایپ کنید | ماژول دوربین خنک شده | نرخ فریم | 50 هرتز |
|---|---|---|---|
| قطعنامه | 1024 × 768/10μm | آشکارساز IR NETD (23 ℃) | 20mK (F2)؛ 25mK (F4) |
| اندازه | 87×94×54.5 میلی متر | طول موج میانی | 3.7 ~ 4.8μm |
| برجسته کردن | ماژول تصویربرداری حرارتی MWIR 15um,ماژول تصویربرداری حرارتی 100 هرتز,ماژول های دوربین خنک HgCdTe |
||
توضیحات محصول
ماژول تصویربرداری حرارتی MWIR با نرخ فریم بالا، خنک شده HOT 1024×768/10μm
مرور کلی محصول
هسته دوربین مادون قرمز GAVIN GC1010HMG دارای آشکارساز خنک شده مادون قرمز موج متوسط HOT با رزولوشن 1024×768 و پیکسل 10μm است. در مقایسه با GAVIN GC615HMG، FPA بزرگتر و معماری پیکسل کوچکتر آن، وضوح فضایی و دید جزئیات را برای تصویربرداری حرارتی واضحتر بهبود میبخشد. الگوریتمهای پردازش تصویر نسل بعدی تعبیه شده، جریانهای ویدیویی پایدار و با وفاداری بالا را ارائه میدهند.
این دستگاه با استفاده از فناوری HOT برای عملیات در دمای بالای 150 کلوین (زمان خنک شدن ≤ 4 دقیقه)، مشخصات SWaP عالی را با ابعاد فیزیکی 87×94×54.5 میلیمتر و وزن تنها 460 گرم تحقق میبخشد. مجموعهای جامع از رابطهای دیجیتال شامل CameraLink، USB3.0، GigE، HDMI، SDI، MIPI و فیبر نوری، در کنار خروجی ویدیوی قابل تنظیم RAW/YUV در دسترس است.
این هسته که برای ادغام یکپارچه سیستم طراحی شده است، برای دستگاههای دستی، محمولههای متحرک و مأموریتهای نظارت طولانیمدت مداوم با محدودیتهای سختگیرانه در حجم، وزن و مصرف برق مناسب است.
ویژگیهای اصلی
کیفیت برتر با FPA بزرگتر و اندازه پیکسل کوچکتر
- توسعه یافته بر اساس آشکارساز مادون قرمز خنک شده HOT MWIR با فرمت بزرگ 1024×768/10μm، ارائه تصاویر واضح و میدان دید وسیع
- مجهز به الگوریتمهای پردازش تصویر نسل بعدی شامل DRC، کاهش نویز 2D/3D و تقویت لبه EE برای کیفیت تصویر برتر
- اندازه پیکسل کوچکتر 10μm، وضوح فضایی بالاتر و نسبت سیگنال به نویز بهتر را فراهم میکند
بهینهسازی SWaP با فناوری HOT
- پشتیبانی از عملیات در دمای بالای 150 کلوین، با زمان خنک شدن ≤ 4 دقیقه
- اندازه فشرده: 87×94×54.5 میلیمتر، وزن سبک: 460 گرم
رابطهای غنی، ادغام آسان
- پشتیبانی از رابطهای CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/فیبر نوری
- خروجی تصویر انعطافپذیر RAW/YUV
مشخصات محصول
| مدل | GAVIN GC1010HMG |
|---|---|
| رزولوشن | 1024×768 |
| اندازه پیکسل | 10μm |
| پاسخ طیفی | 3.7μm±0.2μm ~ 4.8μm±0.2μm |
| NETD آشکارساز IR (23℃) | 20mK (F2)؛ 25mK (F4) |
| نرخ فریم | 50Hz |
| زوم دیجیتال | زوم دیجیتال پیوسته 1 برابر تا 8 برابر |
| جهت تصویر | برگردان افقی/عمودی/قطری |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | استاندارد: DVP/LVDS/USB2.0 اختیاری: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته |
| همگامسازی خارجی | استاندارد: LV-TTL اختیاری: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL اختیاری: RS422/CAN/USB3.0/GigE |
| منبع تغذیه | 12V±1V |
| مصرف برق پایدار (23℃) | ≤8W |
| زمان خنک شدن (23℃) | ≤4 دقیقه |
| اندازه (میلیمتر) | 87×94×54.5 |
| وزن (گرم) | ≤460 |
| دمای عملیاتی | -40℃~+71℃ |
| گزینههای لنز | فوکوس ثابت: 25mm/F2 |
کاربردهای صنعتی
ماژول دوربین حرارتی GAVIN GC1010HMG در بسیاری از زمینهها مانند NDT، نظارت محیطی، نظارت طولانیمدت، تحقیقات علمی و غیره به طور گسترده مورد استفاده قرار میگیرد.
خط تولید ما
- حساسیت بالا و عملکرد عالی
- فناوری پیشرو در صنعت مادون قرمز
- آشکارسازهای مادون قرمز مختلف موجود است - هم آشکارسازهای IR خنک نشده و هم خنک شده در فرمتها و اندازههای پیکسل مختلف
- تولید انبوه برای اطمینان از تحویل سریع - سه خط تولید با ظرفیت تولید سالانه تا میلیونها آشکارساز
سوالات متداول
تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی برای استفاده از تابش مادون قرمز و انرژی حرارتی برای جمعآوری اطلاعات در مورد اشیاء است، به منظور ایجاد تصاویر از آنها، یا به دست آوردن اطلاعات دمایی اشیاء، حتی در محیطهای با دید کم.
در کدام صنایع از آشکارسازهای مادون قرمز آرایه صفحه کانونی استفاده میشود؟
آشکارساز صفحه کانونی مادون قرمز جزء اصلی سیستم تصویربرداری حرارتی است و کلید تشخیص، شناسایی و تجزیه و تحلیل اطلاعات مادون قرمز اشیاء است. این دستگاه کاربردهای گستردهای در ترافیک، بازرسی، نظارت امنیتی، هواشناسی، پزشکی و سایر صنایع دارد.
ویژگیهای آشکارسازهای صفحه کانونی مادون قرمز خنک شده و خنک نشده چیست؟
آشکارسازهای صفحه کانونی مادون قرمز را میتوان به آشکارساز صفحه کانونی مادون قرمز خنک شده و آشکارساز صفحه کانونی مادون قرمز خنک نشده تقسیم کرد. آشکارساز مادون قرمز خنک شده در محیط خلاء با دمای پایین با حساسیت بالا کار میکند و میتواند تفاوتهای دمایی ظریفتری را تشخیص دهد، در حالی که آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به محیط برودتی ندارد و میتواند در دمای اتاق کار کند.
چگونه یک لنز دوربین حرارتی مادون قرمز مناسب انتخاب کنیم؟
- لنز استاندارد میتواند اهداف معمولی را در فاصله مناسب برآورده کند
- برای لنز تلهفوتو، برای اهدافی که نسبتاً کوچک هستند و نیاز به مشاهده از راه دور دارند، مناسب است
- برای دیدن جزئیات بیشتر اشیاء در فاصله نزدیک، لنز زاویه باز بهتر است
- لنز ماکرو برای دیدن هدف بسیار کوچک در فاصله نزدیک، مانند مدار تراشه است
