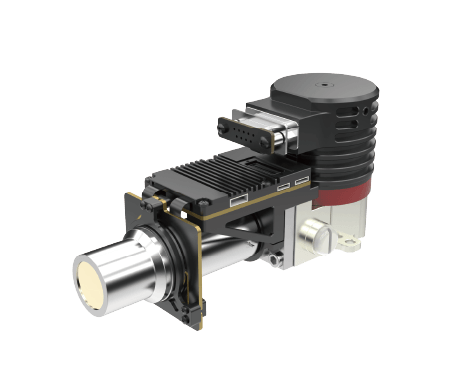

ماژول‌های دوربین خنک‌شده با حساسیت بالا 25 mK با جهت تصویر افقی

محل منبع ووهان، استان هوبی، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN615L
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 640x512 / 15μm NETD ≤25mK
اندازه 155x67x80mm وزن ≤900 گرم
طول موج بلند 7.7 تا 9.5 میکرومتر لنز مادون قرمز 25 میلی متر
برجسته

ماژول‌های دوربین خنک‌شده 25mK

,

ماژول‌های دوربین خنک‌شده با حساسیت بالا

,

آشکارساز مادون قرمز خنک‌شده با وضوح 640x512

پیام بگذارید
توضیحات محصول

ماژول‌های دوربین خنک‌شده ۲۵mK با حساسیت بالا برای تشخیص برد بلند

درباره GAVIN615L



ماژول دوربین خنک‌شده LWIR 640x512 با خنک‌کننده کریو RS058 برای تشخیص دوربرد



توضیحات محصول



GAVIN615L یکی از سری‌های GAVIN است که نوعی ماژول مادون قرمز خنک‌شده استاندارد است که توسط فناوری حسگر جهانی (GST) توسعه یافته است. از یک آشکارساز مادون قرمز 640x512 / 15 میکرومتر LWIR و خنک‌کننده کرایو RS058 در داخل آن استفاده می‌کند.



الگوریتم‌های مختلف پردازش تصویر قبلاً در تجهیزات الکترونیکی GAVIN615L تعبیه شده‌اند تا تصاویر مادون قرمز شفاف را در تاریکی کامل یا شرایط آب و هوایی بد تولید کنند.این ماژول دوربین خنک‌شده نه تنها می‌تواند جزئیات بیشتری از هدف را در فواصل کوتاه نشان دهد، بلکه می‌تواند تهدیدات را در فواصل دور شناسایی و تشخیص دهد.



Global Sensor Technology در طراحی، ساخت، فروش و بازاریابی آشکارسازهای تصویربرداری حرارتی و ماژول های مادون قرمز تخصص دارد.ما می توانیم انواع راه حل های تصویربرداری حرارتی مادون قرمز را به مشتریان خود ارائه دهیم.با استفاده از ماژول‌های دوربین مادون قرمز GST، انجام توسعه ثانویه مستقل و کاهش هزینه تحقیق و توسعه برای آنها راحت است.



ویژگی های اصلی



- نیازهای تشخیص برد بلند را برآورده کنید

- حساسیت بالا

- تشخیص برد بلند

- ادغام آسان در سیستم

- رابط DVP/Cameralink، خروجی تصویر RAW/YUV

- انواع لنزهای زوم اپتیکال پیوسته در دسترس هستند



مشخصات محصول



مدل GAVIN615L
عملکرد آشکارساز IR
وضوح 640x512
Pixel Pitch 15 میکرومتر
کرایو کولر RS058
محدوده طیفی 7.7μm~9.5μm LW
زمان خنک شدن (20 درجه سانتیگراد) ≤7 دقیقه
NETD (20 درجه سانتیگراد) ≤25mK
پردازش تصویر
نرخ فریم 50 هرتز / 100 هرتز
حالت کم نور خطی / هیستوگرام / مختلط
زوم دیجیتال ×1/×2/×4
جهت تصویر چرخش افقی/عمودی/مورب
الگوریتم تصویر NUC/AGC/IDE
مشخصات برق
رابط خارجی استاندارد J30JZ 25 پین
ویدئوی آنالوگ رفیق
ویدیو دیجیتال 16 بیت RAW/YUV: خروجی 16 بیت DVP/Link دوربین
همگام سازی خارجی همگام سازی خارجی قاب: سطح RS422
ارتباط RS422، 115200bps
منبع تغذیه 20 ~ 28 VDC
مصرف برق پایدار 14 وات
ابعاد (میلی متر) 155×67×80
وزن ≤900 گرم
دمای عملیات -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد
بزرگی ارتعاش لرزش: GJB حمل و نقل با سرعت بالا روی خودرو
شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر کدام 3 بار
لنز نوری
لنز اختیاری زوم ثابت: 25mm/F2



کاربردهای صنعتی



ماژول دوربین مادون قرمز خنک شده GAVIN615L به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.



ماژول‌های دوربین خنک‌شده با حساسیت بالا 25 mK با جهت تصویر افقی 0



افتخارات و گواهینامه ها



ماژول‌های دوربین خنک‌شده با حساسیت بالا 25 mK با جهت تصویر افقی 1



سوالات متداول



1. تفاوت بین نور کم، IR فعال و تصویربرداری حرارتی چیست؟

نور کم نیاز به نور طبیعی دارد و تصویر نور طبیعی ضعیف را از طریق تقویت کننده تصویر به تصویر الکترونیکی پیشرفته تبدیل می کند.

IR فعال به طور فعال نور مادون قرمز ساطع می کند و از پرتو مادون قرمز منعکس شده توسط هدف استفاده می کند.اختفای بسیار ضعیفی دارد.

تصویربرداری حرارتی به هیچ نوری نیاز ندارد و یک دید در شب مادون قرمز غیرفعال است که تفاوت تشعشعات فروسرخ بین اهداف و صحنه یا قسمت های مختلف یک جسم را تشخیص می دهد.تحت تأثیر تغییرات شرایط نوری اطراف، در طول شب یا حتی در مه، باران و سایر محیط های خشن قرار نگیرد.



2. آیا می توانید تصویربرداری حرارتی را مسدود کنید؟

در بیشتر موارد، شما نمی توانید.اما اشعه مادون قرمز نمی تواند به دیوارها نفوذ کند و همچنین شیشه می تواند IR را مسدود کند.بنابراین، اگر نمی‌خواهید شناسایی شوید، می‌توانید پشت شیشه یا دیوارها پنهان شوید تا تصویربرداری حرارتی را مسدود کنید.



3. آشکارساز MCT/HgCdTe چیست؟

MCT که HgCdTe نیز نامیده می شود، به Mercury-Cadmium-Tellurid اشاره دارد که یک ترکیب شیمیایی از تلورید کادمیوم (CdTe) و تلورید جیوه (HgTe) و یک ماده رایج در آشکارسازهای نوری است.آشکارساز MCT/HgCdTe یک آشکارساز نوررسانا است که در یک محیط برودتی کار می کند و می تواند تشعشعات مادون قرمز را تشخیص دهد.نسبت به سنسورهای حرارتی حساس تر است.



4. آشکارساز T2SL چیست؟

T2SL به سوپرشبکه Type-II اشاره دارد که یک ماده مصنوعی با رشد متناوب ناهمگونی دوره ای در اندازه نانومتر است.دارای یکنواختی بالا و ویژگی نوری برتر، مانند جرم موثر الکترون بزرگ، ضریب جذب بزرگ و راندمان کوانتومی بالا.در مقایسه با آشکارساز مادون قرمز MCT، آشکارساز مادون قرمز T2SL دارای یکنواختی مواد خوب، هزینه کم و عملکرد مشابه آشکارساز مادون قرمز MCT در باند موج متوسط ​​و بلند است، اما مزایای زیادی در باند موج بسیار طولانی دارد.
