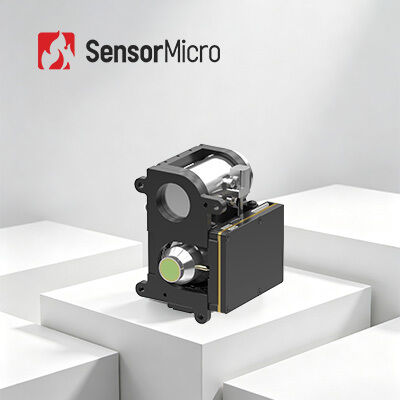

ماژول دوربین خنکشونده با حساسیت بالا برای تشخیص دوربرد با رزولوشن 1280×1024 و اندازه پیکسل 7.5 میکرومتر
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC1207HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280×1024/7.5μm | آشکارساز IR NETD (23 ℃) | 25mk (F2/F3)؛ 35mk (F4) |
|---|---|---|---|
| اندازه | 71×55×84 میلی متر | وزن | 360 گرم |
| طول موج بلند | 3.7μm±0.2μm～4.8μm±0.2μm | لنز های مادون قرمز | 25mm/F2 |
| برجسته کردن | ماژولهای دوربین خنکشده 25mK,ماژولهای دوربین خنکشده با حساسیت بالا,آشکارساز مادون قرمز خنکشده با وضوح 640x512 |
||
توضیحات محصول
1280×1024/7.5μm ماژول دوربین خنک کننده حساسیت بالا برای تشخیص دور دراز
خلاصه ی محصول
هسته دوربین مادون قرمز GAVIN GC1207HMG دارای یک آشکارساز خنک شده مادون قرمز موج 1280 × 1024 / 7,5μm با دمای عملیاتی بالا (HOT) است. در مقایسه با راه حل های سنتی 640 × 512 / 15μm MWIR ،این یک اندازه پیکسل نصف کوچکتر و چهار برابر رزولوشن بالاتر ارائه می دهد، که به طور چشمگیری وضوح تصویر و وضوح تصویر را افزایش می دهد. در ترکیب با الگوریتم های پیشرفته پردازش تصویر، تصاویر فرعی با وضوح بالا و دقیق با وضوح مگاپیکسلی را ارائه می دهد.
با همان میدان دید، طراحی پیکسل کوچک 7.5μm از فاصله های کانونی کوتاه تر و طراحی سیستم نوری فشرده تر پشتیبانی می کند.محصول نشان دهنده SWaP قابل توجهی است (سائز، وزن و قدرت) ، که آن را به ویژه مناسب برای برنامه هایی مانند تشخیص دور دراز با دقت بالا و سیستم عامل هایی با فضای محدود می کند.
ویژگی های اصلی
- رزولوشن مگا پیکسل، اندازه پیکسل بسیار کوچک:رزولوشن 1280 × 1024 با الگوریتم های تصویر نسل بعدی از جمله DRC ، کاهش نویز 2D / 3D و افزایش لبه EE ، ارائه تصاویر حرارتی مگاپیکسلی به طور مستقیم. با همان FOV ، 7.اندازه پیکسل کوچک 5μm از فاصله های کانونی کوتاه تر و طراحی سیستم نوری فشرده تر پشتیبانی می کند، افزایش انعطاف پذیری ادغام.
- تکنولوژی HOT، بهینه سازی نهایی SWaP:پشتیبانی از دمای کار بالا تا 150 K، با زمان خنک شدن ≤4 دقیقه. اندازه فشرده تنها 71 × 55 × 84 میلی متر و وزن سبک در 360g.
- رابط های غنی، ادغام آسان:رابط های تصویر چندگانه: CameraLink / USB 3.0 / GigE / HDMI / SDI / MIPI / Fiber. خروجی انعطاف پذیر از داده های تصویر RAW / YUV.
مشخصات محصول
| مدل | GAVIN GC1207HMG |
|---|---|
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 7.5μm |
| پاسخ طیف | 3.7μm±0.2μm 4.8μm±0.2μm |
| آشکارساز IR NETD ((23°C) | 25mk ((F2/F3) ؛ 35mk ((F4) |
| نرخ فریم | 50 هرتز |
| زوم دیجیتال | زوم دیجیتال مستمر 1 × تا 8 × |
| جهت تصویر | افقی/ عمودی/ قطری |
| الگوریتم تصویر | DRC، 2D/3D تصویر کاهش سر و صدا، EE |
| ویدیوی دیجیتال | استاندارد: DVP گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فايبر نوري تک حالت/فايبر نوري چند حالت |
| همگام سازی خارجی | استاندارد: LV-TTL گزینه: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL گزینه: RS422 / CAN / USB3.0 / GigE |
| منبع برق | 12V±1V |
| مصرف برق ثابت ((23°C) | ≤8W |
| زمان خنک شدن ((23°C) | ≤4 دقیقه |
| اندازه ((ملی متر) | ۷۱×۵۵×۸۴ |
| وزن ((g) | ≤360 |
| دمای کار | -40°C تا +71°C |
| گزینه های لنز | تمرکز ثابت: 25mm/F2 ژوم مستمر: 15 ~ 300mm / F4 23 ~ 450mm / F4 |
کاربردهای صنعتی
ماژول دوربین مادون قرمز خنک شده GAVIN GC1207HMG در بسیاری از زمینه ها مانند NDT ، نظارت بر محیط زیست ، نظارت دوربرد ، تحقیقات علمی و غیره به طور گسترده ای استفاده می شود.
خدمات استاندارد
- اسناد کامل:راهنماي توليد، راهنماي راه بندي و مرجع انتخاب
- کمک به توسعه و آزمایش:آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامتر آسان شده است.
- ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق.
- پشتیبانی فنی از راه دور:24/7 پشتیبانی-- پاسخ سریع و حل در زمان برای مسائل مهم.
- گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه
پرسش های مکرر
تفاوت بین نور کم، IR فعال و تصویربرداری حرارتی چیست؟
نور کم نیاز به نور طبیعی دارد و تصویر ضعیف نور طبیعی را از طریق تقویت کننده تصویر به تصویر الکترونیکی بهبود یافته تبدیل می کند.IR فعال به طور فعال نور مادون قرمز را منتشر می کند و از پرتو مادون قرمز منعکس شده توسط هدف استفاده می کند. اون خيلي کم پوششي دارهتصویربرداری حرارتی نیازی به نور ندارد و یک دید شبانه مادون قرمز غیرفعال است که تفاوت تابش مادون قرمز بین اهداف و صحنه یا قسمت های مختلف یک شی را تشخیص می دهد. تحت تاثیر تغییرات شرایط روشنایی اطراف، در طول شب و یا حتی در مه، باران و دیگر محیط های خشن.
مي توني تصوير گرمي رو مسدود کني؟
اما اشعه های مادون قرمز نمیتوانند به دیوارها نفوذ کنند و همچنین شیشه می تواند اشعه های مادون قرمز را مسدود کند.شما می توانید پشت شیشه یا دیوارهای پنهان برای جلوگیری از تصویربرداری حرارتی.
دتکتور MCT/HgCdTe چیست؟
MCT که HgCdTe نیز نامیده می شود، به جیوه-کدمیوم-تلورید اشاره دارد که یک ترکیب شیمیایی از تلوئید کدمیوم (CdTe) و تلوئید جیوه (HgTe) و یک ماده رایج در فتودتکتورها است.آشکارساز MCT/ HgCdTe یک آشکارساز نوری است که در یک محیط کریوجنیک کار می کند و می تواند اشعه مادون قرمز را تشخیص دهداز سنسورهای حرارتی حساس تر است
دتکتور T2SL چيست؟
T2SL به Superlattice نوع دوم اشاره دارد که یک ماده مصنوعی با رشد دوره ای متناوب در اندازه نانومتر است.مانند جرم موثر الکترون بزرگنسبت به آشکارساز مادون قرمز MCT، آشکارساز مادون قرمز T2SL یکسانی مواد خوب، هزینه پایین،و عملکرد مشابهی با آشکارساز مادون قرمز MCT در باند موج متوسط و بلند، اما مزایای زیادی در باند موج بسیار طولانی دارد.
