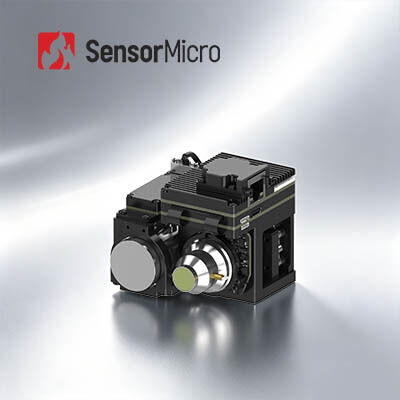

ماژول دوربین مادون قرمز با رزولوشن 640x512 15μm اندازه پیکسل 20mK NETD خنکشده MWIR برای تصویربرداری حرارتی با حساسیت بالا
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC615HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | آشکارساز IR NETD (23 ℃) | 20mK (F4) |
|---|---|---|---|
| محدوده طیفی | 3.7μm±0.2μm～4.8μm±0.2μm | اندازه | 71×55×84 میلی متر |
| وزن (G) | ≤350 | منبع تغذیه | 12 ولت ± 1 ولت |
| برجسته کردن | ماژول دوربین RS046 MWIR,ماژول دوربین MWIR 640x512,ماژول دوربین MWIR ساختار یکپارچه |
||
توضیحات محصول
ماژول دوربین مادون قرمز MWIR 640x512 / 15μm
خلاصه ی محصول
برای سناریوهای ادغام مادون قرمز صنعتی و حرفه ای با استانداردهای بالا، هسته دوربین مادون قرمز خنک شده GAVIN GC615HMG MWIR ترکیبی از تصویربرداری با وضوح بالا،سازگاری عالی با محیط زیست و عملکرد برتر SWaPآشکارساز 640×512/15μm با دقت بالا و الگوریتم های بهینه سازی تصویر چند بعدی تصاویر حرارتی روشن، پایدار و دقیق را در شرایط مختلف کار تضمین می کنند.با مقاومت درجه حرارت بالا 150K، قابلیت خنک سازی سریع، اندازه کوچک و مصرف انرژی کم، به خوبی با محدودیت های حجم، وزن و مصرف انرژی سختگیرانه تجهیزات تلفن همراه و قابل حمل سازگار است.پشتیبانی از رابط های دیجیتال با سرعت بالا و خروجی داده های انعطاف پذیر، این امکان توسعه ثانویه سریع و اتصال سیستم را فراهم می کند، به طور گسترده ای برای تشخیص مادون قرمز دور، بارهای مفید نظارت تلفن همراه و سیستم های نظارت صنعتی بدون نظارت دور دراز قابل استفاده است.
ویژگی های اصلی
- FPA اصلی، تصویربرداری شفاف- بر اساس یک 640 × 512 / 15μm اندازه بزرگ HOT MWIR خنک کش مادون قرمز توسعه یافته، ارائه انعطاف پذیری عالی. مجهز به نسل بعدی الگوریتم های پردازش تصویر، از جمله DRC،کاهش صدا 2D/3D، و افزایش لبه (EE) ، ارائه تصاویر واضح تر.
- تکنولوژی های گرم در پیشبرد بهینه سازی SWaP- پشتیبانی از کار با دمای بالا تا 150K، با زمان خنک شدن ≤ 3min30s. اندازه فشرده: 71 × 55 × 84 میلی متر، وزن: 350g، مصرف برق: 7W.
- رابط های غنی، ادغام آسان- از رابط های CameraLink / USB 3.0 / GigE / HDMI / SDI / MIPI / Fiber optic پشتیبانی می کند. خروجی تصویری RAW / YUV انعطاف پذیر.
مشخصات محصول
| مدل | گاوین GC615HMG |
|---|---|
| شاخص های عملکرد |
قطعنامه:640×512 اندازه پیکسل:15μm کولر سرد:RS058 پاسخ طیف:3.7μm±0.2μm 4.8μm±0.2μm آشکارساز IR NETD (23°C):20mK (F4) |
| پردازش تصویر |
نرخ فریم:50 هرتز (F4) / 30 هرتز (F5.5) زوم ديجيتالي:زوم دیجیتال مستمر 1 × تا 8 × جهت تصویر:افقی/ عمودی/ قطری الگوریتم تصویر:DRC، 2D/3D تصویر کاهش سر و صدا، EE |
| برق |
ویدیوی آنالوگ:PAL/NTSC ویدیوی دیجیتال:استاندارد: DVP/LVDS/USB2.0 گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فايبر نوري تک حالت/فايبر نوري چند حالت ترجمه ی خارجی:استاندارد: LV-TTL گزینه: RS422/LVDS ارتباطات:استاندارد: USB2.0/LV-TTL گزینه: RS422 / CAN / USB3.0 / GigE منبع برق:12V±1V مصرف برق ثابت (23 درجه سانتیگراد):≤7W زمان خنک شدن (23°C):≤3 دقیقه30 ثانیه |
| جسمانی |
اندازه (ملی متر):۷۱×۵۵×۸۴ وزن (g):≤350 دمای کار:-40°C تا +71°C |
| لنز های نوری |
تمرکز ثابت:25mm/F2 زوم مستمر:18 ~ 275mm/F5.5 110 ~ 1100mm/F5.5 15 ~ 300mm/F4 23 ~ 450mm/F4 |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی GAVIN GC615HMG در بسیاری از زمینه ها مانند NDT ، نظارت بر محیط زیست ، نظارت دوربرد ، تحقیقات علمی و غیره به طور گسترده ای استفاده می شود.
مزایای ما
- طیف گسترده ای از محصولات- طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای مختلف ادغام.
- تنوع غنی محصولات- رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
- عملکرد خارق العاده- تصویربرداری واضح، اندازه فشرده، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان قوی - طراحی شده برای انجام تحت طیف گسترده ای از چالش های زیست محیطی.
- ادغام آسان- گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
پرسش های مکرر
1NETD چيست؟
NETD به "تفاوت دمای معادل سر و صدا" اشاره دارد.این اندازه گیری است که یک آشکارساز تصویربرداری حرارتی قادر به تشخیص تفاوت های بسیار کوچک در تابش حرارتی در تصویر است.NETD معمولاً در میلی کلوین (mK) بیان می شود. معمولاً هرچه تعداد NETD پایین تر باشد، حساسیت حرارتی بالاتر نشان می دهد.
2ملاحظات کلیدی در مورد یک آشکارگر مادون قرمز / ماژول حرارتی برای برنامه شما چیست؟
- وضوح آشکارگر
- اندازه پیکسل
- NETD
- کیفیت تصویر
- گزینه های لنز
- مصرف برق
- اندازه و وزن
- رابط مکانیکی و الکتریکی
- بودجه
3ویژگی های آشکارگر فلک فوکال مادون قرمز خنک شده و خنک نشده چیست؟
آشکارسازان سطح فوکال مادون قرمز را می توان به آشکارسازان سطح فوکال مادون قرمز خنک شده و آشکارسازان سطح فوکال مادون قرمز خنک نشده تقسیم کرد.آشکارساز مادون قرمز خنک شده در محیط خلاء با حساسیت بالا کار می کند و می تواند تفاوت های دمایی ظریف تر را تشخیص دهد، در حالی که آشکارساز سطح فوکال مادون قرمز خنک نشده نیازی به محیط کریوجنیک ندارد و می تواند در دمای اتاق کار کند.
