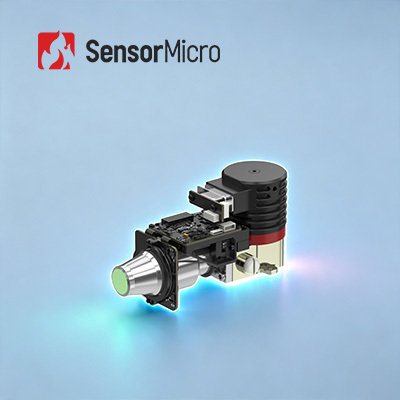

ماژول دوربین مادون قرمز خنک شونده MCT با آشکارساز IR 15 میکرومتر 640x512 MWIR
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS G615MA |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512/15μm | NETD | 16mK (F2)؛ 18mK (F4) |
|---|---|---|---|
| محدوده طیفی | 3.7 ~ 4.8μm | نرخ فریم | 1 ~ 120 هرتز، قابل تنظیم |
| قدرت ثابت (23 ℃) | 8.5W | زمان خنک شدن (23 ℃) | ≤6 دقیقه 30 ثانیه |
| برجسته کردن | 640x512 آشکارساز خنک کننده IR,آشکارساز ایر خنک کننده 17mK,ماژول دوربین 5V MWIR |
||
توضیحات محصول
ماژول دوربین 15μm 640x512 کولد IR Detector Integration MCT MWIR
خلاصه ی محصول
EYAS G615MA یک شتاب دهنده برای یکپارچه سازی آشکارگر مادون قرمز خنک شده 640x512 / 15μm MCT MWIR است که برای ساده سازی فرآیندهای توسعه و آزمایش برای مشتریان OEM طراحی شده است.
ماژول های AD خنک شده سری EYAS شامل عملکرد پیش تقویت کننده برای تبدیل سیگنال های آنالوگ از آشکارسازان IR خنک شده به خروجی جریان ویدئویی دیجیتال است.در قالب های مختلف وضوح و باند های موج موجود است، EYAS G615MA به طور خاص یک آشکارساز خنک شده MWIR 640x512/15μm را با فناوری RS058 cryocooler ادغام می کند.
این ماژول تصویربرداری حرارتی نرخ فریم تا 120 هرتز را به دست می آورد و از حالت های کاری متعدد از جمله اسنپ شات، ITR / IWR، پنجره ها و ضد شکوفایی پشتیبانی می کند.صفحه نزدیک سازی یکپارچه امکان آزمایش پذیرش سریع و توسعه ثانویه شتاب می دهد، که به طور قابل توجهی زمان توسعه برای ماژول ها و محصولات کامل بر اساس آشکارسازان مادون قرمز خنک شده را کاهش می دهد.
ویژگی های اصلی
- تبدیل آنالوگ به دیجیتال، توسعه تسریع شده- بر اساس آشکارسازهای مادون قرمز خنک شده 640x512 MWIR با مدار یکپارچه AD برای تبدیل آنالوگ به دیجیتال و طراحی یکپارچه ابعاد سازگار
- نیمه موج خنک شده مادون قرمز برای انعطاف پذیری بالا- فن آوری خنک کننده میان موج با ثبات عالی و تامین پایدار، با رزولوشن اصلی برای سازگاری گسترده
- عملکرد عالی، ادغام آسان- رابط کامرالینک 16 بیت خروجی داده های خام با کنترل پورت سریال، نرخ فریم بالا قابل تنظیم از 1 تا 120 هرتز برای گرفتن اهداف سریع
مشخصات محصول
| مدل | EYAS G615MA |
|---|---|
| شاخص ها | |
| قطعنامه | 640*512 |
| اندازه پیکسل | 15μm |
| پاسخ طیف | 3.7μm±0.2μm 4.8μm±0.2μm |
| آشکارساز IR NETD ((23°C) | 16mK ((F2) ؛ 18mK ((F4) |
| حالت کار | |
| نرخ فریم | 1~120 هرتز، قابل تنظیم |
| حالت کار | عکس فوری، حالت ادغام ITR/IWR، حالت ضد شکوفایی، حالت ویندوز |
| برق | |
| رابط استاندارد خارجی | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| ویدیوی دیجیتال | 16 بیتی CameraLink (CameraLink حالت پایه) |
| همگام سازی خارجی | CC1: فریم خارجی هم زمان |
| ارتباطات | CameraLink UART (پیش فرض) / RS232 (تخصیص پذیر) نرخ باد: 9600bps (پیش فرض) |
| منبع برق | صفحه AD: 5V کریو کولر: 24 ولت |
| قدرت ثابت (23 درجه سانتیگراد) | ≤8.5W |
| زمان خنک شدن (23°C) | ≤6 دقیقه30 ثانیه |
| اندازه (ملی متر) | 142*59*78 |
| وزن (g) | ≤650 |
| دمای کار | -40°C تا +71°C |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS G615MA کاربرد گسترده ای در چندین بخش از جمله آزمایش غیر مخرب (NDT) ، نظارت بر محیط زیست، نظارت دوربرد،تحقیقات علمی، و کاربردهای مختلف بازرسی صنعتی.
پرسش های مکرر
1چطور رزولوشن دتکتور مادون قرمز رو انتخاب کنیم؟
انتخاب بستگی به نیازهای واقعی محصول و برنامه های کاربردی دارد، که قیمت یک عامل مهم در نظر گرفته شده است.دستگاه های سنجش مادون قرمز با وضوح پایین تر مانند 120x90برای کاربردهایی که نیاز به تصاویر فوق العاده روشن برای اهداف تخصصی مانند نظارت از راه دور دارند، آشکارسازان رزولوشن بالاتر 1280x1024 توصیه می شود..
2دتکتور MCT/HgCdTe چیست؟
MCT (زئبل-کدمیوم-تلورید) ، که به عنوان HgCdTe نیز شناخته می شود، یک ترکیب شیمیایی متشکل از تلورید کدمیوم (CdTe) و تلورید جیوه (HgTe) است که معمولاً در کاربردهای فتودتکتور استفاده می شود.آشکارسازان MCT/HgCdTe آشکارسازان نور رسانا هستند که در محیط های کریوجنیک کار می کنند و قادر به تشخیص اشعه مادون قرمز هستند.اين دتکتورها نسبت به سنسور هاي حرارتي حساسيت بالاتري دارند
3مزاياي دتکتور هاي فرعي سرخ سرد چيست؟
آشکارسازان سطح فوکال مادون قرمز خنک شده در دمای پایین که توسط سیستم های خنک کننده دیتور (DDC) حفظ می شود کار می کنند. آنها حساسیت بیشتری را ارائه می دهند.امکان تشخیص تغییرات دمای ظریف تر از آشکارسازان مادون قرمز غیر خنک. این سیستم ها می توانند اشیاء را در فاصله های طولانی بیش از ده کیلومتر شناسایی و تشخیص دهند.طراحی ساختاری پیچیده آشکارسازهای خنک کننده منجر به هزینه های نسبتاً بالاتر در مقایسه با جایگزین های خنک نشده می شود.
