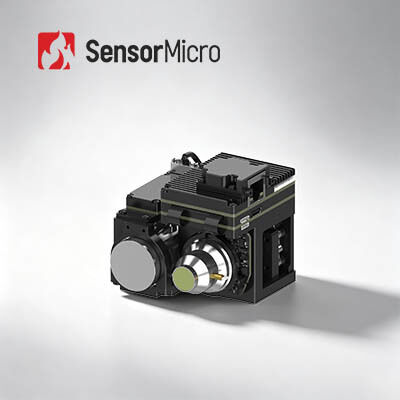

حساسیت حرارتی بالا 640x512 رزولوشن 15μm ماژول دوربین حرارتی خنک
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC615HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | Pixel Pitch | 15 میکرومتر |
|---|---|---|---|
| آشکارساز IR NETD (23 ℃) | 20mK (F4) | محدوده طیفی | 3.7μm±0.2μm～4.8μm±0.2μm |
| اندازه | 71×55×84 میلی متر | نرخ فریم | 50 هرتز (F4) / 30 هرتز (F5.5) |
| برجسته کردن | ماژول دوربین نصب شده با وضوح بالا,ماژول دوربین نصب شده 1280x1024,ماژول دوربین MWIR |
||
توضیحات محصول
ماژول دوربین حرارتی خنکشده OEM با حساسیت حرارتی بالا 640x512 / 15μm
بررسی اجمالی محصول
کوچک در اندازه، قدرتمند در عملکرد! هسته دوربین مادون قرمز GAVIN GC615HMG تصویربرداری حرارتی MWIR درجه حرفه ای را به دستگاه های فشرده می آورد. با داشتن آشکارساز خنکشده با مشخصات بالا 640×512/15 میکرومتر و الگوریتمهای بهبود تصویر هوشمند، تصویربرداری حرارتی فوقالعاده شفاف با کمترین نویز و وضوح بالاتر را ارائه میدهد. به لطف فناوری پیشرفته HOT، از عملکرد با دمای بالا و خنکسازی فوقالعاده سریع پشتیبانی میکند، در حالی که طراحی سبک وزن، ردپای کوچک و مصرف انرژی کم را حفظ میکند. رابط های اصلی متنوع و گزینه های خروجی انعطاف پذیر توسعه و ادغام را آسان تر از همیشه می کند. ایده آل برای تصویرسازهای دستی، محموله های دستگاه تلفن همراه و برنامه های نظارت طولانی مدت.
ویژگی های اصلی
- جریان اصلی FPA، تصویربرداری شفاف- با آشکارساز مادون قرمز خنک شده HOT MWIR با فرمت بزرگ 640×512/15μm برای تطبیق پذیری عالی توسعه یافته است. مجهز به الگوریتم های پردازش تصویر نسل بعدی از جمله DRC، کاهش نویز 2D/3D، و بهبود لبه (EE) برای وضوح تصویر برتر.
- فناوری HOT پیشرو در بهینه سازی SWaP- پشتیبانی از عملیات در دمای بالا تا 150K با زمان خنک کننده ≤ 3min30s. اندازه جمع و جور: 71×55×84 میلی متر، وزن: 350 گرم، مصرف برق: 7 وات.
- رابط های غنی، ادغام آسان- از رابط های CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/فیبر نوری با گزینه های خروجی تصویر RAW/YUV انعطاف پذیر پشتیبانی می کند.
مشخصات محصول
| مدل | GAVIN GC615HMG |
|---|---|
| شاخص های عملکرد | وضوح: 640×512 اندازه پیکسل: 15 میکرومتر کرایو کولر: RS058 پاسخ طیفی: 3.7μm±0.2μm~4.8μm±0.2μm آشکارساز IR NETD (23℃): 20mK (F4) |
| پردازش تصویر | نرخ فریم: 50 هرتز (F4) / 30 هرتز (F5.5) زوم دیجیتال: 1× تا 8× بزرگنمایی دیجیتال مداوم جهت تصویر: چرخش افقی/عمودی/مورب الگوریتم تصویر: DRC، کاهش نویز تصویر 2D/3D، EE |
| برقی | ویدئوی آنالوگ: PAL/NTSC ویدئوی دیجیتال: استاندارد: DVP/LVDS/USB2.0 گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته همگام سازی خارجی: استاندارد: LV-TTL، گزینه: RS422/LVDS ارتباط: استاندارد: USB2.0/LV-TTL، گزینه: RS422/CAN/USB3.0/GigE منبع تغذیه: 12 ولت ± 1 ولت مصرف برق ثابت (23℃): ≤7W زمان خنک کننده (23℃): ≤3 دقیقه 30 ثانیه |
| فیزیکی | اندازه (mm): 71×55×84 وزن (گرم): ≤350 دمای عملیاتی: -40℃~+71℃ |
| لنز نوری | فوکوس ثابت: 25mm/F2 زوم پیوسته: 18~275mm/F5.5، 110~1100mm/F5.5، 15~300mm/F4، 23~450mm/F4 |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی GAVIN GC615HMG به طور گسترده در بسیاری از زمینه ها از جمله NDT (تست غیر مخرب)، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و سایر کاربردهای صنعتی استفاده می شود.
آشکارسازهای مادون قرمز خنک شده در مقابل خنک نشده
آشکارسازهای مادون قرمز ما دارای حساسیت بالا و عملکرد عالی با فناوری پیشرو جهان در صنعت مادون قرمز هستند. ما آشکارسازهای مادون قرمز مختلفی از جمله آشکارسازهای IR خنک نشده و خنکشده را در قالبها و اندازههای پیکسل مختلف ارائه میدهیم. با سه خط تولید و قابلیت تولید سالانه تا میلیون ها ردیاب، ما تحویل سریع و تولید حجم را تضمین می کنیم.
سوالات متداول
1. تفاوت بین آشکارسازهای IR خنک نشده و سرد شده چیست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد: سرد و خنک نشده. آشکارسازهای IR خنک نشده در دمای محیط کار می کنند و مبتنی بر فناوری نیمه هادی هستند که امکان تولید با حجم بالا با اندازه کوچک و هزینه کم را فراهم می کند. آنها به طور گسترده در دستگاه های قابل حمل / دستی / تلفن همراه استفاده می شوند. آشکارسازهای IR خنکشده در واحدی بستهبندی میشوند که دمای بسیار پایین را با پشتیبانی یک خنککننده کرایو حفظ میکند. در حالی که به دلیل سیستمهای خنککننده پیچیده بزرگتر، گرانتر و کمتر قابل اعتماد هستند، سیستمهای خنکشده حساسیت باورنکردنی را ارائه میکنند و معمولاً با اپتیکهای فاصله کانونی طولانی برای مأموریتهای دوربرد کار میکنند.
2. آشکارسازهای مادون قرمز خنک شده چه مزایایی دارند؟
آشکارسازهای صفحه کانونی مادون قرمز خنک شده در دماهای پایین ارائه شده توسط یک خنک کننده Dewar Dewar (DDC) کار می کنند. آنها حساسیت بالایی ارائه می دهند و می توانند تفاوت های دمایی ظریف تری را نسبت به آشکارسازهای مادون قرمز خنک نشده تشخیص دهند. این امکان تشخیص، شناسایی و تشخیص اشیاء را در بردهای بسیار طولانی بیش از ده کیلومتر فراهم می کند. در حالی که ساختار پیچیده آشکارسازهای خنکشده منجر به هزینههای نسبتاً بالاتری نسبت به آشکارسازهای خنکنشده میشود، مزایای عملکردی آنها را برای کاربردهای سخت ضروری میسازد.
