ماژول دوربین خنک کننده OEM با وضوح بالا 1280x1024 / 12μm MCT MWIR
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | Pixel Pitch | 12 میکرومتر |
|---|---|---|---|
| NETD | ≤20mK | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
| اندازه | 149x58.5x71mm | نرخ فریم | 1 ~ 100 هرتز قابل تنظیم |
| برجسته کردن | ماژول دوربین نصب شده با وضوح بالا,ماژول دوربین نصب شده 1280x1024,ماژول دوربین MWIR |
||
توضیحات محصول

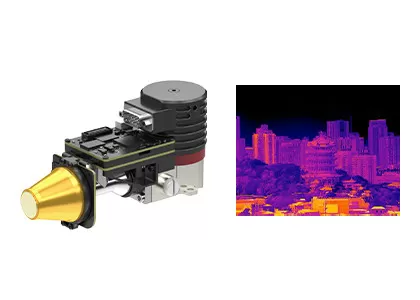

EYAS1212 ماژول حرارتی با وضوح بالا
ماژول مادون قرمز خنک شده MWIR با وضوح بالا 1280x1024 / 12μm MCT
توضیحات محصول
EYAS1212 یک ماژول مادون قرمز خنک شده آنالوگ دیجیتال با وضوح بالا است که بر اساس فرمت های 1280x1024 FPA IR 12μm است.
این ماژول AD شامل یک صفحه نزدیکی است که زمان بندی FPA را فراهم می کند، و منابع انرژی حساس.رابط ارتباط دوربین 16 بیتی داده های خام را صادر می کند که ادغام آشکارگر را به سیستم بسیار ساده می کند.
بنابراین، ماژول EYAS1212 AD باعث می شود که مشتریان OEM بتوانند آزمایش پذیرش سریع را بر روی آشکارساز مادون قرمز 1280x1024/12μm خنک کنند.شروع به توسعه سریع ثانویه و کوتاه کردن دوره توسعه ماژول های مادون قرمز خنک یا دوربین های حرارتی مادون قرمز کامل یا سیستم های مبتنی بر آشکارسازان مادون قرمز خنک.
ویژگی های اصلی
- آسان برای توسعه و ادغام
-مصاحبه کامرالينک خروجي 16bit داده هاي خام، کنترل پورت سريالي
- ساختار یکپارچه، ابعاد با آشکارساز مطابقت دارند
- 5 ولت واحد
-توانسته به سرعت هدف حرکت کنه
مشخصات محصول
| مدل | EYAS1212 |
| عملکرد آشکارگر IR | |
| قطعنامه | 1280x1024 |
| پیکسل پیچ | 12μm |
| یخچال سرد | RS058F |
| دامنه طیف | 3.7μm ∙4.8μm مگاوات |
| زمان خنک شدن (25°C) | ≤6 دقیقه |
| بهترین NETD (20°C) | ≤20mK |
| حالت کار | |
| نرخ فریم | 1~100 هرتز تنظیم می شود |
| حالت کار | عکس فوری؛ حالت ادغام ITR/IWR؛ حالت ویندوز؛ ضد شکوفایی |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | QSH 60 پین |
| ویدیوی دیجیتال | Kameralink: خروجی 16bit Raw Data |
| همگام سازی خارجی | CC1: INT/Frame Sync خارجی؛ CC2: MC Sync خارجی |
| ارتباطات | پورت سریال کامرالینک: TFG+/، TC+/-؛ 9600bps |
| منبع برق | پانل تصویربرداری یک کانال: 5 ولت یک کانال کریو کولر: 24 ولت |
| مصرف برق پایدار | 9W |
| ابعاد (ملی متر) | 149×58.5×71 |
| وزن | ≤680g |
| دمای کار | -40°C ~ +60°C |
| شدت ارتعاش | ارتعاش: GJB حمل و نقل با سرعت بالا در وسایل نقلیه شوک: موج نیمه سینوس، 40g 11 ms، 3 محور 6 جهت 3 بار هر |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS1212 به طور گسترده ای در بسیاری از زمینه ها مانند سیستم نظارت از راه دور ، سیستم تقویت دید پرواز ، بار مفید چند سنسور و غیره استفاده می شود.
دتکتورهای مادون قرمز خنک شده بدون خنک شدن
حساسیت بالا و عملکرد عالی
تکنولوژی پیشرو در صنعت مادون قرمز
دستگاه های مختلف فرا قرمز در دسترس هستند
هر دو آشکارساز lR خنک و خنک در فرمت های مختلف و اندازه پیکسل
تولید انبوه برای تضمین تحویل سریع
سه خط تولید با ظرفیت تولیدی سالانه تا میلیون ها آشکارساز
سوالات عمومی
1تفاوت بين دتکتورهای IR بدون خنک کننده و خنک کننده چیست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد، خنک شده و خنک نشده.
آشکارساز IR بدون خنک کننده در دمای محیط کار می کند. این بر اساس صنعت نیمه هادی است و بنابراین معمولاً می تواند در حجم بزرگ با اندازه کوچک و هزینه کم تولید شود.آشکارسازان IR غیر خنک شده به طور گسترده ای در دستگاه های قابل حمل / دستی / تلفن همراه استفاده می شوند.
آشکارسازان IR خنک شده در یک واحد بسته بندی شده اند که آنها را در دمای بسیار پایین نگه می دارد که باید توسط یک خنک کننده کریو پشتیبانی شود.گران تر و کمتر قابل اعتماد از سنسورهای خنک نشدهبا این حال، سیستم های خنک شده بسیار حساس هستند و معمولاً با نوری با فاصله کانونی طولانی کار می کنند تا ماموریت دور را به دست آورند.
2مزاياي دتکتور هاي فرعي سرخ سرد چيست؟
آشکارساز سطح فوکال مادون قرمز خنک شده در دمای پایین کار می کند که توسط یک آشکارساز خنک کننده (ddc) تامین می شود.آن را حساسیت بالا دارد و می تواند تفاوت دما ظریف تر از آشکارگر مادون قرمز خنک تشخیص دهدمی تواند اشیاء را در فاصله بسیار طولانی که بیش از ده کیلومتر فاصله دارد تشخیص دهد.ساختار آشکارگر خنک شده بسیار پیچیده است که منجر به هزینه نسبتا بالا نسبت به آشکارگر خنک نشده می شود..
