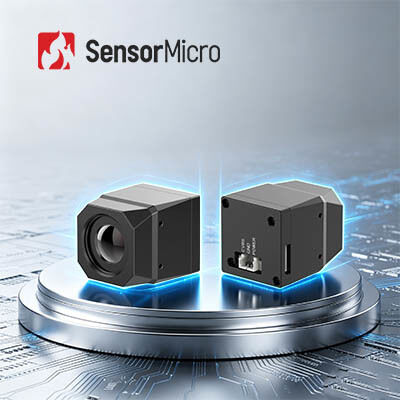

ماژول دوربین امنیتی حرارتی مادون قرمز بدون خنک کننده با وضوح 640x512 و مصرف انرژی کم ≤680mW با چندین لنز
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | MICO612 |
| مقدار حداقل تعداد سفارش | یک قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| تایپ کنید | ماژول مادون قرمز خنک نشده | مصرف برق ثابت | ≤680mW@5V، 23±3℃ |
|---|---|---|---|
| NETD | ≤30mK/F1.0/25℃ | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز |
| قطعنامه | 640x512 / 12μm | وزن | 2±30.3 گرم |
| برجسته کردن | ماژول دوربین امنیتی حرارتی بدون خنک کننده,ماژول دوربین امنیتی تحت قرمز گرمایی که خنک نشده است,ماژول دوربین امنیتی متعدد لنز |
||
توضیحات محصول
ماژول دوربین امنیتی تحت قرمز بدون خنک شدن با لنز های متعدد
ماژول دوربین امنیتی حرارتی مادون قرمز LWIR 640x512 / 12μm بدون خنک شدن با لنز های متعدد
ماژول حرارتی MICO612 به طور خاص برای دوربین نظارت امنیتی طراحی شده است. با یکپارچه سازی این ماژول، دوربین امنیتی می تواند تابش حرارتی یک شی را حس کند،عکس ها را 24 ساعت در روز ضبط کنید، بدون توجه به عوامل محیطی مانند تاریکی، نور ضعیف، نور پس زمینه قوی و غیره. هسته دوربین مادون قرمز خنک نشده به عنوان قلب سیستم عمل می کند،ارائه قابلیت های تصویربرداری حرارتی استثنایی که امکان شناسایی و مشاهده قابل اعتماد اشیاء در شرایط کم نور یا بدون نور را فراهم می کندبا استفاده از آخرین تکنولوژی سنسور غیر خنک، هسته دوربین مادون قرمز MICO612 تصاویر حرارتی با وضوح بالا با حساسیت و دقت قابل توجهی را ارائه می دهد.
ویژگی های اصلی
سازگاری عمومی، مقرون به صرفه
- مجهز به خود توسعه جریان اصلی 640×512/12μm موج سطح کشنده مادون قرمز، اجازه پذیرش گسترده
- یکپارچه با یک تراشه ASIC اختصاصی برای بهره وری انرژی بالا
طراحی بهینه شده SWaP
- ابعاد قطعی: تنها 22.2 × 22.2 × 27.2mm (به غیر از لنز)
- وزنش فقط 30.3±2 گرم
- مصرف برق کم: 680mW
توسعه آسان و ادغام سریع
- خروجی ویدئوی آنالوگ بومی یا ویدئوی دیجیتال، پشتیبانی از هر دو استاندارد CVBS / USB / MIPI - بدون نیاز به توسعه اضافی
- نصب آسان با حداقل تلاش طراحی ساختاری
مشخصات محصول
| مدل | MICO612 |
| آشکارساز IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12μm |
| NETD | ≤30mK/F1.0/25°C |
| پاسخ طیف | 8 تا 14μm |
| لنز های نوری | |
| فوکوس/F# | 4.8/F1.0 9.1mm/F1.0 13mm/F1.0 |
| مسافت پرواز | 91° (H) × 73° (V) |
| محدوده تشخیص (8 پیکسل) | |
| 99 متري (5 فوت11 اينچ قد) ۳۶۰ متری (مرکت ۴ متری×۳ متری) |
|
| نوع | فوکوس ثابت اترمال |
| مهر و موم/پوشش اول لنز | IP67 |
| پردازش تصویر | |
| ویدیوی آنالوگ | PAL ((پیش فرض) / NTSC |
| ویدیوی دیجیتال | USB/MIPI |
| نرخ فریم | 25Hz/30Hz/50Hz |
| زمان شروع | ≤6s |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC |
| رنگ ساختگی | 11 نوع - قابل تنظیم |
| رابط الکتریکی | |
| رابط استاندارد خارجی | رابط 3PIN (A1251-WV-S-3P) |
| رابط ویدیویی | CVBS. USB. MIPI |
| منبع برق | |
| ولتاژ تغذیه | DC: 5V ~ 24V |
| مصرف برق ثابت | ≤680mW@5V، 23±3°C |
| ماشین آلات | |
| اندازه | 22.2mm × 22.2mm × 27.2mm (L × W × H) |
| وزن | 30.3±2g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C+85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | ارتعاش تصادفی، 5.35 گرمی، 3- محور |
| تاثیر | نصف موج سینوس، 40g/11ms، 3 محور، 6 جهت |
| گواهینامه | RoHS2.0/Reach |
کاربردهای صنعتی
ماژول دوربین حرارتی MICO612 می تواند در دوربین های امنیتی با نظارت بر دمای از فاصله کوتاه تا فاصله بسیار بالا مانند دوربین PTZ ، دوربین Box ، دوربین Speed Dome ادغام شود.
ظرفیت تولید
تکنولوژی های آشکارساز مادون قرمز داخلی
- 8 اینچ 0.11μm VOx غیر خنک کننده کشنده های مادون قرمز
- 8 اینچ 0.5μm MCT خنک کش های مادون قرمز
- آشکارسازهای مادون قرمز خنک شده 8 اینچ 0.5μm T2SL
ظرفیت تولید و مزایا
- 6 میلیون آشکارساز مادون قرمز خود ساخته شده در سال
- 30تاسیسات تولید نیمه هادی
- 20مساحت اتاق های تمیز
سوالات عمومی
1میکروبولومتر خط فوکال بدون خنک کردن چطور کار می کند؟
با استفاده از اصل اثر حرارتی تابش مادون قرمز، آشکارگر مادون قرمز بدون خنک کردن انرژی تابش مادون قرمز را به انرژی حرارتی با مواد جذب مادون قرمز تبدیل می کند.تا دمای ماده حساس افزایش یابد.پس، a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2چه مزايايي از اينفراسرخ بدون خنک کردن داره؟
آشکارگر سطح فوکال مادون قرمز بدون خنک کننده نیازی به یک دستگاه مجمع خنک کننده Dewar (IDCA) ندارد و می تواند در دمای اتاق کار کند.اندازه کوچک، وزن کم، طول عمر طولانی، هزینه پایین و غیره. اگر چه حساسیت آشکارساز افراژ قرمز غیر خنک شده به اندازه آشکارسازان افراژ قرمز خنک شده نیست، پس از سال ها توسعه،عملکرد هزینه آن به وضوح بهتر از آشکارگر خنک شده است، که چشم انداز کاربرد گسترده تری دارد.
