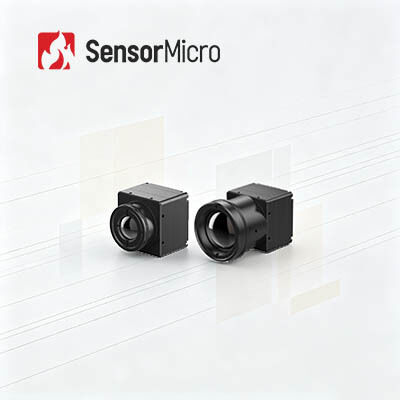

ماژول تصویربرداری حرارتی غیرخنک شونده LWIR 384x288 / 17 میکرومتر با لنز 25 میلیمتر
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417G3 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 384x288 | مصرف برق | 0.65 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 17 میکرومتر |
| NETD | ≤30mK/F1.0/25℃ | نرخ فریم | 25/30/50 هرتز |
| برجسته کردن | ماژول دوربین حرارتی ۱۲ میکرومتر,ماژول دوربین حرارتی LWIR ۶۴۰x۵۱۲,هسته دوربین فشرده LWIR |
||
توضیحات محصول
LWIR ماژول تصویربرداری حرارتی 384x288 17μm بدون خنک شدن با لنز 25mm
خلاصه ی محصول
مجهز به یک کشنده مادون قرمز بسته بندی شده 384 × 288 17μm سطح وافر، هسته دوربین حرارتی COIN417G3 دارای حساسیت حرارتی فوق العاده بالا NETD≤30mK و الگوریتم های تصویربرداری بهینه شده است.با خروجی تصویر چند فرمت و طراحی کم مصرف برق، این هسته دوربین مادون قرمز از تطبیق لنز انعطاف پذیر و ادغام ثانویه راحت پشتیبانی می کند.سیستم های محیطی دید ماشینی صنعتی و سیستم های ADAS خودرو.
ویژگی های اصلی
- عملکرد جامع، طراحی مقرون به صرفه- توسعه یافته با استفاده از یک آشکارساز بسته بندی سطح وافره با هزینه بالا با الگوریتم های پیشرفته پردازش تصویر برای بهبود کیفیت تصویر
- عملکرد فوق العاده، تصویربرداری برتر- حساسیت بالا با NETD≤30mK معمولی و الگوریتم های تصویر نسل بعدی که تصاویر حرارتی واضح تر و تیز تر را ارائه می دهند
- گسترش انعطاف پذیر، ادغام سریع- گزینه های متعدد لنز نوری در دسترس برای متناسب با سناریوهای کاربردی متنوع با پشتیبانی از رابط های خروجی تصویر USB2.0 / DVP / LVDS / BT.656 و خروجی داده های تصویر RAW / YUV با کنترل پورت سریالی
مشخصات محصول
| مدل | COIN417G3 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 384×288 |
| اندازه پیکسل | 17μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK/F1.0/25°C |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان شروع | 6s |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) کاهش 3D سر و صدا (3DNR) سرکوب نویز دو بعدی (DNS) فشرده سازی دامنه پویا (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | 50Pin: DF40C-50DP-0.4V ((51) ، (HRS، مرد) |
| تخته تمدید | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدیویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 تا 5.5 ولت |
| مصرف برق معمولی | 0.65W |
| ماشین آلات | |
| اندازه هسته خالی ((ملی متر) | 25.4mm×25.4mm×16.5mm |
| وزن هسته خالی ((g) | 16.6±1 |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | ارتعاش تصادفی، 5.35 گرمی، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | |
| لنز های نوری | فوکوس ثابت: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| سطح حفاظت | IP67 ((عکاس جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN417G3 در زمینه دید صنعتی، نظارت بر امنیت، آتش نشانی و نجات، فضای باز، دید ماشین، ADAS و غیره استفاده می شود.
مزایای محصول
- مجموعه محصولات متنوع- طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای مختلف ادغام
- تنوع غنی محصولات- رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند
- عملکرد خارق العاده- تصویربرداری واضح، اندازه فشرده، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا طراحی شده برای انجام تحت طیف گسترده ای از چالش های زیست محیطی
- ادغام آسان- گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند
پرسش های مکرر
آیا دوربین های تصویربرداری حرارتی می توانند از طریق شیشه تشخیص دهند؟
ممکن است تعجب کنید که بدانید که تصاویر حرارتی اغلب از طریق شیشه تشخیص داده نمی شوند.
از منظر فیزیک، توضیح دلایل فنی این مشکل دشوار است، اما اصل آن بسیار ساده است. اساسا، نور قابل مشاهده از شیشه عبور می کند،اما شیشه مانند یک آینه برای طول موج مادون قرمز عمل می کند (به همین دلیل لنزهای دوربین عکاسی حرارتی اغلب از جرمنیوم یا زنک سلناید ساخته شده است نه شیشه).
اگر دوربین حرارتی را به پنجره ای سوق دهید، صفحه نمایش تصویر در طرف دیگر را به وضوح نشان نمی دهد، شما به احتمال زیاد یک تار می بینید،و این احتمالا یک انعکاس مبهم از لنز است که شما در حال نگه داشتن.
اما این مطلق نیست، برخی از فرکانس های مادون قرمز می توانند از طریق شیشه عبور کنند، و انواع و پیکربندی های خاصی از شیشه اجازه می دهد تا درجه های مختلفی از نور مادون قرمز عبور کند. به عنوان مثال،شیشه های جلو ماشین به طور معمول نتایج بهتری نسبت به شیشه های معمولی خانگی دارند..
