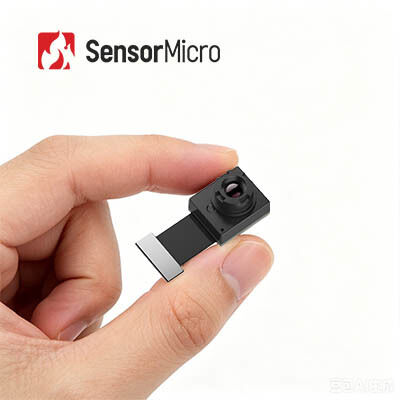

ماژول دوربین تصویربرداری حرارتی LWIR 256x192 / 12μm برای امنیت نظارت
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | TIMO212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 256x192 | محدوده اندازه گیری دما | -20℃~+550℃ |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| دمای ذخیره سازی | -45℃~+85℃ | نرخ فریم | بیشتر از ± 2 ℃ / ± 2٪ |
| برجسته کردن | ماژول دوربین مینی LWIR,ماژول دوربین کوتاه 256x192 |
||
توضیحات محصول
ماژول دوربین حرارتی کوچک LWIR بدون خنک کننده 256x192 برای دوربین نظارتی
مرور کلی محصول
ماژول تصویربرداری حرارتی بدون خنک کننده TIMO212 یک هسته دوربین حرارتی با قابلیت رادیومتریک است که عملکرد اندازه گیری دمای غیر تماسی مادون قرمز را ارائه می دهد. این ماژول شامل یک آشکارساز مادون قرمز با بسته بندی سطح ویفر (WLP) بسیار کوچک 256*192/12 میکرومتر است که طیف مادون قرمز موج بلند (LWIR) را در محدوده 8 تا 14 میکرومتر ثبت می کند.
با بهینه سازی کامل SWaP-C (اندازه، وزن، توان و هزینه)، ماژول دوربین حرارتی TIMO256 ابعاد فشرده، مصرف انرژی کم و قیمت رقابتی را ارائه می دهد و آن را برای ادغام در دوربین های امنیتی حرارتی که نیاز به اندازه گیری دما با زاویه دید وسیع و برد کوتاه در کاربردهای امنیتی و نظارتی دارند، ایده آل می کند.
ویژگی های اصلی
- ماژول فوق العاده کوچک با بهینه سازی نهایی SWaP-C
- آشکارساز بسته بندی شده در سطح ویفر + اپتیک سطح ویفر + شاتر شیر الکترومغناطیسی میکرو
- کوچکترین ماژول حرارتی مادون قرمز که تصویربرداری حرارتی پایه را با حداکثر بهره وری هزینه امکان پذیر می کند
- اندازه فشرده، وزن کم و مصرف انرژی کم که برای ادغام دستگاه های کوچک ایده آل است
- گزینه های اپتیک انعطاف پذیر، اندازه گیری دقیق دما
- گزینه های لنز متعدد از جمله زاویه دید وسیع و تله فوتو برای برآورده کردن نیازهای متنوع برنامه
- اندازه گیری دمای با دقت بالا با دقت تا ±2 درجه سانتیگراد
- پشتیبانی از نظارت دما منطقه ای و تمام فریم
- ادغام آسان، توسعه سریع
- پشتیبانی از رابط تصویر DVP، سازگار با پلتفرم های مختلف جاسازی شده
- مطابق با استانداردهای زیست محیطی RoHS 2.0
مشخصات محصول
| مدل | TIMO212 |
|---|---|
| رزولوشن | 256*192 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8-14 میکرومتر |
| حالت فوکوس | فوکوس آزاد |
| لنز (HFOV/FL) | 17.5 درجه / 10 میلی متر | 25 درجه / 7 میلی متر | 56 درجه / 3.2 میلی متر | 90 درجه / 2.1 میلی متر |
| وزن (گرم) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4 |
| اندازه (میلی متر، بدون FPC) | 16*14*18 | 16*14*14.6 | 14*12*9.8 | 16*14*15.6 |
| تعداد پین ها | 40 پین |
| داده خروجی | 14 بیت خام |
| نرخ فریم | ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز |
| محدوده اندازه گیری دما | -20 درجه سانتیگراد ~ +550 درجه سانتیگراد (-20 درجه سانتیگراد ~ +150 درجه سانتیگراد | +100 درجه سانتیگراد ~ 550 درجه سانتیگراد) |
| دقت اندازه گیری دما | بزرگتر از ±2 درجه سانتیگراد / ±2% |
| دمای عملیاتی | -20 درجه سانتیگراد ~ +60 درجه سانتیگراد |
| رطوبت | 5%~85% |
| دمای ذخیره سازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
| گواهینامه | RoHS 2.0 / Reach |
کاربردهای صنعتی
- امنیت هوشمند
- AloT (هوش مصنوعی + اینترنت اشیا)
- مشاهده در شب
- ابزارها و مترها
- بینایی ماشین
مزایای ما
- تخصص فنی عمیق: سال ها تجربه در تحقیق، توسعه و کاربرد فناوری سنسور مادون قرمز با قابلیت های قوی در طراحی تراشه، ساخت ویفر، بسته بندی، تست و ادغام سیستم.
- تمرکز بر نوآوری: تعهد به پیشرفت های تکنولوژیکی در تصویربرداری حرارتی، پیشبرد مرزها در NETD، SWaP و دمای عملیاتی در امنیت، نظارت صنعتی و سیستم های هوشمند.
- پورتفولیوی متنوع محصول: طیف گسترده ای از اجزای تشخیص مادون قرمز - هم خنک شده و هم بدون خنک کننده - ارائه راه حل های سفارشی برای صنایع مختلف.
- اعتبارسنجی قابلیت اطمینان دقیق: سیستم مدیریت کیفیت قوی با رویه های تست متعدد در طول تولید برای اطمینان از پایداری و قابلیت اطمینان طولانی مدت.
- پشتیبانی فنی حرفه ای: تیم مهندسی از نزدیک با مشتریان همکاری می کند تا ادغام سیستم را تسریع کند، کارایی را بهبود بخشد و زمان عرضه به بازار را کاهش دهد.
سوالات متداول
1. مزایای تصویربرداری حرارتی در زمینه امنیت و نظارت چیست؟
- میدان دید وسیع تر و فاصله دید در شب ده ها کیلومتر
- آتش پنهان را از قبل تشخیص دهید و خطر آتش سوزی را زودتر بر اساس گرمای غیرعادی شناسایی کنید
- تابش مادون قرمز غیرفعال را از اهداف بدون منابع نور اضافی دریافت کنید
- در محیط های خشن از جمله دود، مه، باران و برف، تابش خیره کننده و نور قوی به طور عادی کار کنید
- انسان ها یا حیوانات را از طریق توزیع حرارتی به دقت تشخیص دهید، استتار در جنگل ها و سایر محیط های پیچیده را شناسایی کنید و نرخ هشدارهای کاذب را کاهش دهید
