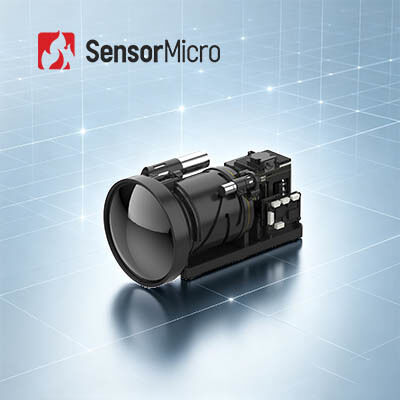

640x512 وضوح 15μm اندازه پیکسل HOT MWIR ماژول خنک شده برای ادغام دوربین امنیتی حرارتی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC615HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | آشکارساز IR NETD (23 ℃) | 20mK (F4) |
|---|---|---|---|
| محدوده طیفی | 3.7 ~ 4.8μm | اندازه | 71×55×84 میلی متر |
| منبع تغذیه | 12 ولت ± 1 ولت | مصرف برق ثابت (23℃) | ≤7 وات |
| برجسته کردن | ماژول خنک شده MWIR 640x512,ماژول خنک شده MCT MWIR |
||
توضیحات محصول
ماژول خنکشونده HOT MWIR با ابعاد 640x512 / 15 میکرومتر برای ادغام سریع در دوربینهای حرارتی امنیتی
مرور کلی محصول
هسته دوربین مادون قرمز GAVIN GC615HMG، یک آشکارساز مادون قرمز خنکشونده HOT MWIR با ابعاد 640×512/15 میکرومتر را با الگوریتمهای پردازش تصویر نسل بعدی ادغام میکند. فناوری HOT امکان تصویربرداری پایدار با کیفیت بالا را فراهم میکند و در عین حال اندازه فشرده، طراحی سبک و مصرف انرژی کم را برای عملکرد بهینه SWaP ارائه میدهد.
این ماژول با سازگاری گسترده با چندین رابط ویدیوی دیجیتال و توسعه ثانویه آسان، برای دستگاههای دستی، محمولههای متحرک و برنامههای نظارتی طولانیمدت که نیاز به اندازه فشرده، بهرهوری انرژی و قابلیتهای تشخیص دوربرد دارند، مناسب است.
ویژگیهای اصلی
- FPA جریان اصلی، تصویربرداری واضح - توسعه یافته با آشکارساز مادون قرمز خنکشونده HOT MWIR با فرمت بزرگ 640×512/15 میکرومتر برای تطبیقپذیری عالی
- پردازش تصویر پیشرفته - مجهز به الگوریتمهای نسل بعدی از جمله DRC، کاهش نویز 2D/3D و تقویت لبه برای تصاویر واضحتر
- فناوری HOT برای بهینهسازی SWaP - پشتیبانی از عملیات دمای بالا تا 150 کلوین با زمان خنکسازی ≤ 3 دقیقه و 30 ثانیه
- طراحی فشرده - ابعاد: 71×55×84 میلیمتر، وزن: 350 گرم، مصرف برق: 7 وات
- پشتیبانی غنی از رابطها - رابطهای CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/فیبر نوری
- خروجی انعطافپذیر - گزینههای خروجی تصویر RAW/YUV
مشخصات فنی
| مدل | هسته دوربین مادون قرمز خنکشونده HOT MWIR GAVIN GC615HMG |
|---|---|
| عملکرد | |
| رزولوشن | 640×512 |
| اندازه پیکسل | 15 میکرومتر |
| پاسخ طیفی | 3.7 میکرومتر±0.2 میکرومتر تا 4.8 میکرومتر±0.2 میکرومتر |
| NETD آشکارساز IR (23 درجه سانتیگراد) | 20 میلیکلوین (F4) |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز (F4) / 30 هرتز (F5.5) |
| زوم دیجیتال | زوم دیجیتال پیوسته 1 برابر تا 8 برابر |
| جهت تصویر | چرخش افقی/عمودی/قطری |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE |
| الکتریکی | |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | استاندارد: DVP/LVDS/USB2.0 اختیاری: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته |
| همگامسازی خارجی | استاندارد: LV-TTL اختیاری: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL اختیاری: RS422/CAN/USB3.0/GigE |
| منبع تغذیه | 12 ولت ± 1 ولت |
| مصرف برق پایدار (23 درجه سانتیگراد) | ≤7 وات |
| زمان خنکسازی (23 درجه سانتیگراد) | ≤3 دقیقه و 30 ثانیه |
| ابعاد (میلیمتر) | 71×55×84 |
| وزن (گرم) | ≤350 |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
| لنز نوری | |
| گزینههای لنز | فوکوس ثابت: 25 میلیمتر/F2 زوم پیوسته: 18 تا 275 میلیمتر/F5.5، 110 تا 1100 میلیمتر/F5.5، 15 تا 300 میلیمتر/F4، 23 تا 450 میلیمتر/F4 |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی GAVIN GC615HMG برای سیستمهای نظارت دوربرد و محیطهای پیچیده، از جمله مناطق کم جمعیت، نظارت 24/7 در تمام شرایط آب و هوایی و شرایط آب و هوایی سخت مناسب است.
مزایای ما
- سفارشیسازی محصول - تنظیم پیکربندیها و تطبیق الگوریتمها برای برآورده کردن الزامات خاص صنعت
- پشتیبانی فنی و آموزش در محل - ارائه آموزش عملی راهاندازی سیستم و عملیاتی به مشتریان اصلی
- نوآوری مشترک - همکاری با مشتریان برای توسعه مشترک راهحلهای کاربردی نوآورانه مادون قرمز برای محصولات و بازارهای جدید
سوالات متداول
1. میکروبولومتر آرایه فوکال غیرخنکشونده چگونه کار میکند؟
با استفاده از اصل اثر حرارتی تابشی مادون قرمز، آشکارساز مادون قرمز غیرخنکشونده انرژی تابشی مادون قرمز را با مواد جذب کننده مادون قرمز به انرژی حرارتی تبدیل میکند و دمای ماده حساس را افزایش میدهد. این باعث تغییر پارامترهای فیزیکی خاص ماده حساس میشود که سپس از طریق مکانیزمهای تبدیل طراحی شده به سیگنالهای الکتریکی یا سیگنالهای نور مرئی تبدیل میشوند تا تشخیص اشیاء را امکانپذیر کنند.
2. مزیت میکروبولومتر vox غیرخنکشونده چیست؟
آشکارسازهای آرایه فوکال مادون قرمز غیرخنکشونده نیازی به دستگاه مونتاژ خنککننده دیواری یکپارچه (IDCA) ندارند و میتوانند در دمای اتاق کار کنند. آنها مزایایی از جمله راهاندازی سریع، مصرف انرژی کم، اندازه کوچک، وزن سبک، عمر طولانی و هزینه کم را ارائه میدهند. در حالی که حساسیت آنها ممکن است با آشکارسازهای مادون قرمز خنکشونده مطابقت نداشته باشد، سالها توسعه باعث شده است که آشکارسازهای غیرخنکشونده به طور قابل توجهی مقرون به صرفهتر با چشمانداز کاربرد گستردهتر شوند.
