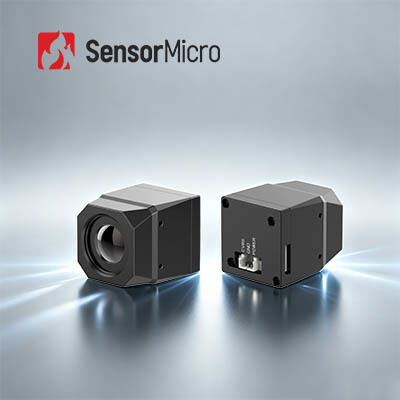

ماژول دوربین امنیتی حرارتی مادون قرمز خنک نشده با رزولوشن 640x512 کم مصرف و لنزهای متعدد
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | MICO612 |
| مقدار حداقل تعداد سفارش | یک قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| تایپ کنید | ماژول مادون قرمز خنک نشده | مصرف برق ثابت | ≤680mW@5V، 23±3℃ |
|---|---|---|---|
| NETD | ≤30mK/F1.0/25℃ | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز |
| قطعنامه | 640x512 / 12μm | وزن | 2±30.3 گرم |
| برجسته کردن | ماژول دوربین امنیتی حرارتی بدون خنک کننده,دوربین امنیتی متعدد لنز,دوربين امنيتي حرارتي تحت قرمز |
||
توضیحات محصول
ماژول دوربین امنیتی حرارتی مادون قرمز خنک نشده با لنزهای متعدد
بررسی اجمالی محصول
ماژول دوربین امنیتی حرارتی مادون قرمز LWIR 640x512 / 12μm خنک نشده با لنزهای متعدد
ماژول حرارتی MICO612 به طور ویژه برای دوربین های نظارتی امنیتی و نظارتی طراحی شده است. با یکپارچهسازی این ماژول، دوربینهای امنیتی میتوانند تشعشعات گرمایی یک شی را حس کنند و تصاویری را 24/7 بدون توجه به عوامل محیطی مانند تاریکی، نور کم یا نور پسزمینه قوی ثبت کنند. هسته دوربین مادون قرمز خنک نشده به عنوان قلب سیستم عمل می کند و قابلیت های تصویربرداری حرارتی استثنایی را ارائه می دهد که امکان تشخیص و مشاهده قابل اعتماد اشیاء را در شرایط کم نور یا بدون نور فراهم می کند. هسته دوربین مادون قرمز MICO612 با استفاده از آخرین فناوری حسگر خنک نشده، تصاویر حرارتی با وضوح بالا را با حساسیت و دقت قابل توجه ارائه می دهد.
ویژگی های اصلی
- سازگاری اصلی، مقرون به صرفه:مجهز به آشکارساز مادون قرمز در سطح ویفر 640×512/12μm خود توسعه یافته که امکان پذیرش گسترده را فراهم می کند. با یک تراشه اختصاصی ASIC برای بهره وری انرژی بالا یکپارچه شده است.
- طراحی SWaP بهینه شده:ابعاد مقطع: فقط 22.2×22.2×27.2mm (به استثنای لنز). وزن فقط 30.3±2 گرم. مصرف برق کم: 680mW.
- توسعه آسان و ادغام سریع:ویدئوی آنالوگ بومی یا خروجی ویدئوی دیجیتال، با پشتیبانی از هر دو استاندارد CVBS/USB/MIPI—بدون نیاز به توسعه اضافی. نصب آسان با حداقل تلاش برای طراحی ساختاری.
مشخصات محصول
| مدل | MICO612 |
| آشکارساز IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12 میکرومتر |
| NETD | ≤30mK/F1.0/25℃ |
| پاسخ طیفی | 8 تا 14 میکرومتر |
| لنز نوری | |
| فوکوس/F# | 4.8/F1.0 | 9.1mm/F1.0 | 13mm/F1.0 |
| FOV | 91°(H)×73°(V) | 47.7°(H)×38.2°(V) | 33°(H)×26°(V) |
| محدوده تشخیص (8 پیکسل) | |
| 99 متر (فرد قد 5'11 اینچ) 360 متر (وسیله نقلیه 4 متر× 3 متر) |
|
| تایپ کنید | Athermal فوکوس ثابت |
| اولین آب بندی/پوشش لنز | IP67 |
| پردازش تصویر | |
| ویدئوی آنالوگ | PAL (پیشفرض) / NTSC |
| ویدیو دیجیتال | USB / MIPI |
| نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC |
| شبه رنگ | 11 نوع - قابل تنظیم |
| رابط الکتریکی | |
| رابط خارجی استاندارد | رابط 3PIN (A1251-WV-S-3P) | رابط 9PIN(A1251-WV-S-9P) | رابط 26 پین (DF56C-26S-0.3V-51) |
| رابط ویدیویی | CVBS | USB | MIPI |
| منبع تغذیه | |
| ولتاژ تغذیه | DC: 5V~24V |
| مصرف برق ثابت | ≤680mW@5V، 23±3℃ |
| مکانیکی | |
| اندازه | 22.2mm×22.2mm×27.2mm (L×W×H) |
| وزن | 2±30.3 گرم |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃℃+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | لرزش تصادفی، 5.35 گرم، 3 محوره |
| تاثیر | نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت |
| گواهینامه | RoHS2.0/Reach |
کاربردهای صنعتی
ماژول دوربین حرارتی MICO612 را می توان در دوربین های امنیتی با نظارت بر دما از فاصله کوتاه تا فاصله فوق العاده مانند دوربین PTZ، دوربین جعبه، دوربین Speed Dome ادغام کرد.
درباره Sensor Micro
SensorMicro تولید کننده و ارائه دهنده خدمات آشکارساز مادون قرمز پیشرو در جهان است. ما آشکارسازهای تصویربرداری حرارتی خنکنشده و خنکشده با کارایی بالا را در سراسر جهان به مشتریان ارائه میدهیم و تجربه کاربردی حرفهای خود را به اشتراک میگذاریم.
SensorMicro آشکارسازهای مادون قرمز پیشرفته، هستههای دوربین و ماژولها را با فرمتها و باند موج همه کاره ارائه میکند. محصولات ما که برای وضوح، حساسیت و کارایی طراحی شدهاند، بهطور یکپارچه در سیستمهای متنوع ادغام میشوند و برنامههای تصویربرداری و حسگری نسل بعدی را در سراسر صنایع تقویت میکنند.
آشکارسازهای SensorMicro به طور گسترده در ترموگرافی، امنیت و نظارت، دید شخصی، خودرو و محصولات مادون قرمز مصرفکننده استفاده میشوند. توانایی تولید حجمی ما ما را قادر می سازد تا تقاضای رو به رشد همه بازارهای موجود و نوظهور را برآورده کنیم.
سوالات متداول
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی برای استفاده از تابش مادون قرمز و انرژی حرارتی برای جمعآوری اطلاعات در مورد اجسام، به منظور فرمولبندی تصاویر از آنها، یا دریافت اطلاعات دمایی از اجسام، حتی در محیطهای با دید کم است.
2. تصویربرداری حرارتی مادون قرمز چگونه کار می کند؟
سیستم تصویربرداری حرارتی مادون قرمز یک تشخیص غیر تماسی غیرفعال و شناسایی فناوری مادون قرمز است. تابش مادون قرمز صحنه را روی آشکارساز فروسرخ آرایه صفحه کانونی از طریق سیستم نوری مادون قرمز متمرکز می کند که می تواند از تابش مادون قرمز عبور کند. آشکارساز حرارتی سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که با چشم غیر مسلح قابل مشاهده است.
