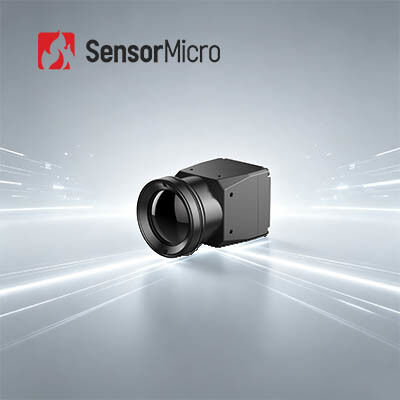

640x512 رزولوشن 12μm اندازه پیکسل LWIR ماژول دوربین نظارت حرارتی با ≤30mK NETD
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | MICO612 |
| مقدار حداقل تعداد سفارش | یک قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 12μm | NETD | ≤30mK |
|---|---|---|---|
| لنز دوربین | چندگانه موجود است | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز |
| وزن | 2±30.3 گرم | محدوده طیفی | 8~14μm LW |
| برجسته کردن | دوربین نظارت حرارتی LWIR بدون خنک کننده,دوربین نظارت حرارتی 30mK,دوربین امنیتی حرارتی بدون خنک کننده LWIR |
||
توضیحات محصول
ماژول دوربین مدار بسته حرارتی 640×512 / 12μm LWIR خنک نشده ≤30mK NETD
بررسی اجمالی محصول
ماژول مادون قرمز MICO612 LWIR یکی از سری های MICO است که توسط SensorMicro توسعه یافته است. این هسته دوربین مادون قرمز خنک نشده با رزولوشن 640×512 و اندازه پیکسل 12 میکرومتر راه حلی ایده آل برای برنامه های نظارت بر امنیت ارائه می دهد و قابلیت های تصویربرداری حرارتی با کیفیت بالا را حتی در تاریکی کامل یا شرایط آب و هوایی نامساعد ارائه می دهد.
هسته دوربین مادون قرمز فوق فشرده MICO612 دارای یک آشکارساز مادون قرمز با وضوح 640×512، چندین گزینه لنز نوری، برد پردازش تصویر و قاب ساختاری قوی است. ویدئوی آنالوگ یا دیجیتال را برای یکپارچه سازی به پلتفرم های پشتیبان منتقل می کند و نیازهای مختلف مشتریان را با آرایه بزرگتر خود برآورده می کند.
ویژگی های اصلی
- سازگاری اصلی، مقرون به صرفه:مجهز به آشکارساز مادون قرمز در سطح ویفر 640×512/12μm خود توسعه یافته برای پذیرش گسترده. یکپارچه با تراشه اختصاصی ASIC برای بهره وری انرژی بالا
- طراحی SWaP بهینه شده:ابعاد مقطع: فقط 22.2×22.2×27.2mm (به استثنای لنز). وزن: 2±30.3 گرم؛ مصرف برق کم: 680mW
- توسعه آسان و ادغام سریع:ویدئوی آنالوگ بومی یا خروجی ویدئوی دیجیتال با پشتیبانی از استانداردهای CVBS/USB/MIPI—بدون نیاز به توسعه اضافی. نصب آسان با حداقل تلاش برای طراحی ساختاری
مشخصات محصول
| مدل | MICO612 |
|---|---|
| آشکارساز IR | مواد حساس: VOx |
| وضوح: 640×512 | |
| اندازه پیکسل: 12 میکرومتر | |
| NETD: ≤30mK/F1.0/25℃ | |
| پاسخ طیفی: 8~14μm | |
| لنز نوری | Focus/F#: 4.8/F1.0 | 9.1mm/F1.0 | 13mm/F1.0 |
| FOV: 91°(H)×73°(V) | 47.7°(H)×38.2°(V) | 33°(H)×26°(V) | |
| برد تشخیص (8 پیکسل): 99 متر (فرد قد 5'11 اینچ) | 360 متر (وسیله نقلیه 4 متر×3 متر) | |
| تایپ کنید | Athermal فوکوس ثابت: آب بندی/پوشش لنز اول: IP67 |
| پردازش تصویر | ویدئوی آنالوگ: PAL (پیشفرض) / NTSC |
| ویدئوی دیجیتال: USB / MIPI | |
| نرخ فریم: 25 هرتز / 30 هرتز / 50 هرتز | |
| الگوریتم تصویر: NUC/DRC/DNS/DDE/SFFC | |
| شبه رنگ | 11 نوع - قابل تنظیم |
| رابط الکتریکی | رابط خارجی استاندارد: رابط 3PIN (A1251-WV-S-3P) | رابط 9PIN(A1251-WV-S-9P) | رابط 26 پین (DF56C-26S-0.3V-51) |
| رابط ویدیویی: CVBS | USB | MIPI | |
| زمان راه اندازی: ≤6 ثانیه | |
| منبع تغذیه | ولتاژ تغذیه: DC: 5V~24V |
| مصرف برق ثابت: ≤680mW@5V، 23±3℃ | |
| مکانیکی | اندازه: 22.2mm×22.2mm×27.2mm (L×W×H) |
| وزن: 30.3±2 گرم | |
| سازگاری با محیط | دمای کارکرد: -40℃~+70℃ |
| دمای ذخیره سازی: -45 ℃ ~ 85 ℃ | |
| رطوبت: 5٪ ~ 95٪، غیر متراکم | |
| لرزش: ارتعاش تصادفی، 5.35 گرم، 3 محوره | |
| ضربه: نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور، 6 جهت | |
| گواهینامه | RoHS2.0/Reach |
کاربردهای صنعتی
ماژول دوربین حرارتی MICO612 را می توان در دوربین های امنیتی با نظارت بر دما از فاصله کوتاه تا فاصله فوق العاده مانند دوربین PTZ، دوربین جعبه، دوربین Speed Dome ادغام کرد.
خدمات استاندارد
- مستندات کامل:کتابچه راهنمای محصول، راهنماهای راه اندازی، و مراجع انتخاب برای اجرای فوری
- کمک توسعه و آزمایش:نمونه تست یکپارچه، ارزیابی عملکرد، و تأیید پارامتر
- مجموعه ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای اشکال زدایی برای ادغام عمیق
- پشتیبانی فنی از راه دور:پشتیبانی 24/7 با پاسخ سریع و حل به موقع برای مسائل مهم
- گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه
سوالات متداول
تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی برای استفاده از تابش مادون قرمز و انرژی حرارتی برای جمعآوری اطلاعات در مورد اجسام، به منظور فرمولبندی تصاویر از آنها، یا دریافت اطلاعات دمایی از اجسام، حتی در محیطهای با دید کم است.
تصویربرداری حرارتی مادون قرمز چگونه کار می کند؟
سیستم تصویربرداری حرارتی مادون قرمز یک تشخیص غیر تماسی غیرفعال و شناسایی فناوری مادون قرمز است. تابش مادون قرمز صحنه را روی آشکارساز فروسرخ آرایه صفحه کانونی از طریق سیستم نوری مادون قرمز متمرکز می کند که می تواند از تابش مادون قرمز عبور کند. آشکارساز حرارتی سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که با چشم غیر مسلح قابل مشاهده است.
مزیت آشکارساز مادون قرمز خنک نشده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه مجتمع کولر دیوار (IDCA) ندارد و می تواند در دمای اتاق کار کند. دارای مزایای شروع سریع، مصرف برق کم، اندازه کوچک، وزن سبک، عمر طولانی، هزینه کم و غیره است. اگرچه حساسیت آشکارساز صفحه کانونی مادون قرمز خنک نشده به خوبی آشکارسازهای فروسرخ خنکشده نیست، پس از سالها توسعه، عملکرد هزینه آن آشکارا بهتر از آشکارساز خنکشده است که چشمانداز کاربرد وسیعتری دارد.
