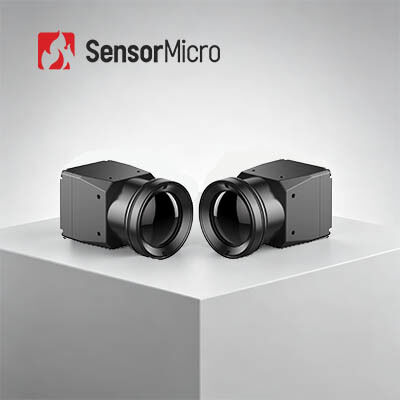

هسته دوربین امنیتی تصویربرداری حرارتی LWIR 640x512 12μm بدون خنک شدن با محدوده طیف 8-14μm
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | MICO612 |
| مقدار حداقل تعداد سفارش | یک قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 12μm | NETD | 30mK |
|---|---|---|---|
| لنز دوربین | چندگانه موجود است | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز |
| ویدیو دیجیتال | USB /MIPI | محدوده طیفی | 8~14μm LW |
| برجسته کردن | هسته دوربین امنیتی تصویربرداری حرارتی,دوربین امنیتی تصویربرداری حرارتی 17uM,دوربین امنیتی حرارتی 640x512 |
||
توضیحات محصول
هسته دوربین امنیتی تصویربرداری حرارتی غیر خنک LWIR 640x512 12μm
خلاصه ی محصول
LWIR 640×512 / 12μm ماژول دوربین حرارتی بدون خنک کننده برای امنیت و نظارت
هسته دوربین مادون قرمز فوق کمپیکت MICO612 یک آشکارساز مادون قرمز با وضوح 640 × 512 اصلی ، چندین گزینه لنز نوری ، صفحه پردازش تصویر و یک قاب ساختاری قوی را ادغام می کند.این ویدئو آنالوگ یا دیجیتال را برای یکپارچه سازی یکپارچه به سیستم عامل های پشتیبان انتقال می دهد.. با مجموعه بزرگتر خود را، MICO612 نیازهای متنوع مشتری را برآورده می کند.
ویژگی های اصلی
- سازگاری عمومی، مقرون به صرفه:مجهز به آشکارساز مادون قرمز 640 × 512 / 12μm که برای استفاده گسترده توسعه یافته است. با تراشه ASIC اختصاصی برای بهره وری انرژی بالا ادغام شده است.
- طراحی بهینه شده SWaP:ابعاد قطعی: تنها 22.2 × 22.2 × 27.2 میلی متر (به غیر از لنز). وزن: فقط 30.3 ± 2g. مصرف انرژی کم: 680mW.
- توسعه آسان و ادغام سریع:خروجی ویدئویی آنالوگ یا دیجیتال بومی که از استانداردهای CVBS / USB / MIPI پشتیبانی می کند. نیازی به توسعه اضافی نیست. نصب آسان با حداقل تلاش طراحی ساختاری.
مشخصات محصول
| مدل | MICO612 |
|---|---|
| آشکارساز IR | مواد حساس:VOx |
| قطعنامه:640×512 | |
| اندازه پیکسل:12μm | |
| NETD:≤30mK/F1.0/25°C | |
| پاسخ طیف:8 تا 14μm | |
| لنز های نوری | فوکوس/F#:4.8/F1.0 9.1mm/F1.0 13mm/F1.0 |
| مرکز پرواز:91° (H) × 73° (V) | |
| محدوده شناسایی (8 پیکسل):99 متری (5 فوت 11 اینچ) 360 متری (4 متری × 3 متری خودرو) | |
| نوع:فوکوس ثابت و بی حرمت. اولین پوشش لنز: IP67. | |
| پردازش تصویر | ویدیوی آنالوگ:PAL ((پیش فرض) / NTSC |
| ویدیوی دیجیتال:USB / MIPI | |
| نرخ فریم:25Hz/30Hz/50Hz | |
| زمان شروع:≤6s | |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC |
| رنگ ساختگی | 11 نوع - قابل تنظیم |
| رابط الکتریکی | رابط خارجي استاندارد:3PIN (A1251-WV-S-3P) |
| رابط ویدیویی:CVBS. USB. MIPI | |
| منبع برق:DC: 5V ~ 24V | |
| مصرف برق ثابت | ≤680mW@5V، 23±3°C |
| ماشین آلات | اندازه:22.۲ میلی متر × ۲۲٫۲ میلی متر × ۲۷٫۲ میلی متروزن:30.3±2g |
| سازگاری با محیط زیست | دمای کار:-40°C~+70°C |
| دمای ذخیره سازی:-45°C+85°C | |
| رطوبت:5٪ تا 95٪، بدون فشرده سازی | |
| ارتعاش:ارتعاش تصادفی، 5.35 گرمی، 3- محور | |
| تاثیر:نصف موج سینوس، 40g/11ms، 3 محور، 6 جهت | |
| گواهینامه:RoHS2.0/Reach |
کاربردهای صنعتی
ماژول دوربین حرارتی MICO612 می تواند در دوربین های امنیتی با نظارت بر دمای از برنامه های کوتاه تا بسیار دور از جمله دوربین PTZ، دوربین Box،و سیستم های دوربین Speed Dome.
روش خدمت ما
پیش فروش
تجزیه و تحلیل الزامات
ارزیابی سناریو
انتخاب محصول
راه حل های سفارشی
تعویض
تحویل سریع
ادغام سیستم و آزمایش
آموزش فنی
راهنمای استفاده
پرسش های مکرر
ماژول حرارتی چطور کار می کنه؟
یک ماژول حرارتی از طریق فرآیند زیر کار می کند:
- تشخیص مادون قرمز:ماژول حرارتی حاوی یک آشکارساز مادون قرمز است که تشعشعات الکترومغناطیسی را در محدوده مادون قرمز تشخیص می دهد.
- اپتیک:تابش مادون قرمز از طریق یک سیستم نوری که ممکن است شامل یک لنز یا آرایه آینه باشد، بر روی آشکارگر متمرکز می شود.
- تقویت سیگنال:سیگنال شناسایی شده توسط الکترونیک داخلی تقویت و دیجیتالی می شود.
- پردازش تصویر:سیگنال دیجیتالی شده برای تولید یک تصویر حرارتی پردازش می شود که شامل کاهش سر و صدا، افزایش کنتراست، نقشه برداری رنگ و احتمالا اندازه گیری دمای است.
- صفحه نمایش:تصویر حرارتی بر روی یک صفحه نمایش، یا در داخل ماژول یا در یک دستگاه خارجی نمایش داده می شود.
عملکرد آن بستگی به نوع آشکارگر مادون قرمز دارد. آشکارگرهای غیر خنک کننده از اثرات حرارتی استفاده می کنند که در آن تغییرات دما از اشعه جذب شده تشخیص داده می شود و به سیگنال های دیجیتال تبدیل می شود.دتکتورهای خنک شده از مکانیسم های مختلف مانند اثرات فوتو الکتریکی یا ترمو الکتریکی استفاده می کنند..
ماژول های حرارتی به کاربردهای مختلفی از جمله تصویربرداری حرارتی پزشکی، صنعتی و امنیتی خدمت می کنند و در دستگاه هایی مانند دوربین های حرارتی دستی، دوربین های نظارتی،و دامنه های حرارتی.
