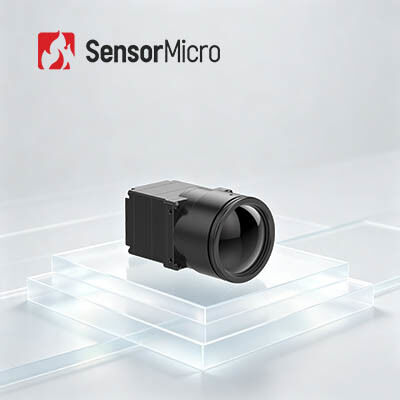

1280x1024 رزولوشن 12μm پیکسل Pitch ماژول مادون قرمز غیر خنک برای تصویربرداری حرارتی فوق شفاف
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/12μm | NETD معمولی | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم دیجیتال | 30 هرتز |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت | مصرف برق معمولی | 1.0 وات |
| برجسته کردن | ماژول مادون قرمز 12 میلی متری بدون خنک کننده,ماژول مادون قرمز تصویربرداری حرارتی شفاف,ماژول مادون قرمز خنک نشده تصویربرداری حرارتی |
||
توضیحات محصول
ماژول تصویربرداری حرارتی مادون قرمز 1280x1024/12 میکرومتر بدون خنک کننده برای تصویربرداری حرارتی فوق العاده شفاف
مرور کلی محصول
COIN1212 یکی از ماژولهای دوربین حرارتی سری COIN است که برای ارائه تصویربرداری حرارتی واضح و عملکرد بالا با اتصال پیشرفته طراحی شده است. این ماژول تصویربرداری حرارتی VOx بدون خنک کننده HD LWIR 1280x1024/12 میکرومتر کیفیت تصویر استثنایی و حساسیت دمایی را ارائه میدهد و در عین حال راحتی عملکرد بدون خنک کننده را نیز فراهم میکند.
ویژگیهای کلیدی
- تصویربرداری با وضوح بالا، تشخیص دقیق: وضوح مگاپیکسلی 1280×1024/12 میکرومتر امکان میدان دید وسیع و تصویربرداری HD دوربرد را فراهم میکند. جزئیات دقیق هدف را در طول مشاهده از نزدیک به وضوح ثبت میکند.
- تمام ویژگیها و مقرون به صرفه: ساخته شده با یک آشکارساز مادون قرمز بدون خنک کننده با فرمت بزرگ پیشرو در صنعت. ادغام شده با الگوریتمهای پردازش تصویر پیشرفته برای بهبود وضوح تصویر و کیفیت بصری.
- ادغام سریع، توسعه شتاب یافته: از چندین رابط خروجی تصویر از جمله DVP و BT.1120 پشتیبانی میکند. دادههای تصویر RAW/YUV را با کنترل پورت سریال خروجی میدهد.
مشخصات محصول
| مدل | COIN1212 |
|---|---|
| نشانگرهای آشکارساز IR | |
| مواد حساس | VOx |
| وضوح | 1280×1024 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمولی | ≤40mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30 هرتز |
| زمان راهاندازی | 6 ثانیه |
| ویدئوی آنالوگ | / |
| ویدئوی دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح عدم یکنواختی (NUC) کاهش نویز سه بعدی (3DNR) سرکوب نویز دو بعدی (DNS) فشرده سازی دامنه دینامیکی (DRC) تقویت لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/قرمز آهن/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) |
| برد توسعه | USB3.0 |
| رابط ارتباطی | TTL-232 |
| رابط ویدئوی دیجیتال | DVP16/BT.1120/MIPI |
| ولتاژ تغذیه | 4.5~5.5 ولت |
| مصرف برق معمولی | 1.0 وات |
| مکانیکی | |
| اندازه هسته برهنه (میلی متر) | 14 میلی متر/19 میلی متر/25 میلی متر: 25.4 میلی متر × 25.4 میلی متر × 19.3 میلی متر 35 میلی متر/50 میلی متر/100 متر: 35.4 میلی متر × 35.4 میلی متر × 17.8 میلی متر |
| وزن هسته برهنه (گرم) | 14 میلی متر/19 میلی متر/25 میلی متر: 19.7±1 گرم 35 میلی متر/50 میلی متر/100 متر: 32.5±1 گرم |
| سازگاری محیطی | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | 5.35grms، لرزش تصادفی، 3 محور |
| ضربه | موج نیم سینوسی، 40g/11ms، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت آترمال: 14 میلی متر/19 میلی متر/25 میلی متر/35 میلی متر/50 میلی متر/100 میلی متر |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212 به طور گسترده در نظارت بر زیرساختهای کلیدی، تولید پیشرفته، بازرسی صنعتی، تحقیقات علمی و موارد دیگر استفاده میشود.
خدمات سفارشی
- سفارشی سازی محصول: پیکربندیها را تنظیم کرده و الگوریتمها را برای برآورده کردن الزامات خاص صنعت تطبیق دهید
- پشتیبانی فنی و آموزش در محل: ارائه آموزش عملی راهاندازی سیستم و عملیاتی به مشتریان اصلی
- نوآوری مشترک برای محصولات و بازارهای جدید: همکاری با مشتریان برای توسعه مشترک راهحلهای کاربردی نوآورانه مادون قرمز
سوالات متداول
آشکارساز مادون قرمز چیست؟
آشکارساز مادون قرمز دستگاهی است که تابش مادون قرمز را تشخیص داده و اندازهگیری میکند. تابش مادون قرمز نوعی تابش الکترومغناطیسی است که طول موج بلندتری نسبت به نور مرئی دارد و بنابراین با چشم غیر مسلح قابل مشاهده نیست. آشکارسازهای مادون قرمز میتوانند توزیع تابش مادون قرمز را در طیف وسیعی از طول موجها تشخیص داده و تجزیه و تحلیل کنند. آنها در طیف وسیعی از کاربردها از جمله تصویربرداری حرارتی، طیفسنجی، سنجش از دور و سیستمهای امنیتی استفاده میشوند. آشکارسازهای مادون قرمز را میتوان به چندین دسته تقسیم کرد، از جمله آشکارسازهای فوتونی (مانند آشکارسازهای فتوولتائیک یا فتو رسانا) و آشکارسازهای حرارتی (مانند میکرو بولومترها یا ترموپیلها).
