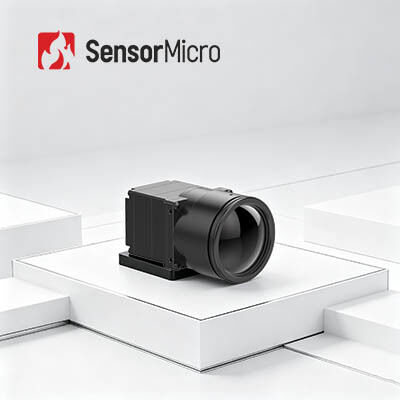

رزولوشن 1280x1024 12μm اندازه پیکسل VOx مواد حساس ماژول دوربین مادون قرمز غیر خنک شده هسته دوربین حرارتی
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN1212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024/12μm | NETD معمولی | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | مصرف برق معمولی | 1.0 وات |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت | رابط ارتباطی | TTL-232 |
| برجسته کردن | ماژول تصویربرداری مادون قرمز 1280x1024,هسته دوربین تصویربرداری حرارتی HD,هسته دوربین حرارتی 1280x1024 HD |
||
توضیحات محصول
شفافیت و دقت ارتقا یافته HD 1280x1024 هسته دوربین حرارتی
خلاصه ی محصول
COIN1212 یکی از ماژول های دوربین مادون قرمز غیر خنک شده سری COIN است که توسط SensorMicro توسعه یافته است.بر اساس یک آشکارساز مادون قرمز 1280x1024/12μm بدون خنک کردن با مدار پردازش سیگنال حرفه ای و پلت فرم پردازش تصویر، این ماژول تصویربرداری حرارتی از پروتکل های ارتباطی سریالی که به طور گسترده مورد استفاده قرار می گیرند پشتیبانی می کند و رابط های خروجی ویدئویی مختلف را با طیف گسترده ای از گزینه های لنز نوری ارائه می دهد.
قادر به تشخیص سریع نقاط داغ و ارائه تصاویر حرارتی واضح، به طور قابل توجهی توسعه ثانویه را ساده می کند،به این ترتیب یک راه حل یکپارچه برای یکپارچه سازی تصویربرداری حرارتی برای برنامه های کاربردی در نظارت بر زیرساخت های کلیدی، تولید پیشرفته، حمل و نقل هوشمند، تحقیقات علمی و سایر کاربردهای پیشرفته تصویربرداری حرارتی.
ویژگی های اصلی
- تصویربرداری با وضوح بالا، تشخیص دقیق
رزولوشن 1280×1024/12μm میگاپیکسل امکان تصویربرداری HD میدان دید گسترده و دور دراز را فراهم می کند. جزئیات دقیق هدف را در هنگام مشاهده از نزدیک به وضوح ضبط می کند. - ویژگی های کامل و مقرون به صرفه
ساخته شده با یک آشکارساز مادون قرمز بزرگ بدون خنک کردن که در صنعت پیشرو است با الگوریتم های پیشرفته پردازش تصویر برای افزایش وضوح تصویر و کیفیت بصری - ادغام سریع، توسعه شتاب دهنده
از چندین رابط خروجی تصویر از جمله DVP و BT پشتیبانی می کند.1120. داده های تصویری RAW / YUV را با کنترل پورت سریال تولید می کند.
مشخصات محصول
| مدل | سکه1212 |
|---|---|
| نشانگرهای آشکارسازان IR | مواد حساس: VOx |
| رزولوشن: 1280×1024 | |
| اندازه پیکسل: 12μm | |
| پاسخ طیف: 8μm ~ 14μm | |
| NETD معمولی: ≤40mK/F1.0/25°C | |
| پردازش تصویر | نرخ فریم دیجیتال: 30 هرتز |
| زمان شروع: 6 ثانیه | |
| ویدیوی دیجیتال: RAW/YUV422 | |
| الگوریتم تصویر: تصحیح عدم یکسانی (NUC) ، کاهش نویز سه بعدی (3DNR) ، سرکوب نویز دو بعدی (DNS) ، فشرده سازی دامنه پویا (DRC) ، افزایش لبه (EE) | |
| نمایش تصویر: 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) | |
| نرم افزار کامپیوتر | نرم افزار ICC: کنترل ماژول و نمایش ویدیو |
| برق | رابط استاندارد خارجی: 50pin: DF40C-50DP-0.4V ((51) ، (HRS، مرد) |
| کارت افزونه: USB30 | |
| رابط ارتباطی: TTL-232 | |
| رابط ویدیویی دیجیتال: DVP16/BT.1120/MIPI | |
| ولتاژ تغذیه: 4.5 ~ 5.5V | |
| مصرف برق معمولی: 1.0W | |
| ماشین آلات | اندازه هسته ی برهنه: 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm؛ 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| وزن هسته خالی: 14mm/19mm/25mm: 19.7±1g؛ 35mm/50mm/100m: 32.5±1g | |
| سازگاری با محیط زیست | دمای کار: -40°C ~ +70°C |
| دمای ذخیره سازی: -45°C ~ +85°C | |
| رطوبت: 5٪ تا 95٪، بدون فشرده سازی | |
| ارتعاش: 5.35grms، ارتعاش تصادفی، 3- محور | |
| ضربه: نصف موج سینوس، 40g / 11ms، جهت ضربه 3 محور، 6 جهت | |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | لنز نوری: فوکوس ثابت Athermal: 14mm/19mm/25mm/35mm/50mm/100mm |
| سطح حفاظت: IP67 ((دسته جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN1212 به طور گسترده ای در نظارت بر زیرساخت های کلیدی، تولید پیشرفته، بازرسی صنعتی، تحقیقات علمی،و سایر کاربردهای پیشرفته تصویربرداری حرارتی.
خط تولید ما
- حساسیت بالا و عملکرد عالی با تکنولوژی پیشرو در صنعت مادون قرمز
- ردیاب های مادون قرمز مختلف در دسترس از جمله ردیاب های IR بدون خنک و خنک در فرمت ها و اندازه های پیکسل های مختلف
- تولید انبوه برای اطمینان از تحویل سریع با سه خط تولید و ظرفیت تولید سالانه تا میلیون ها آشکارساز
پرسش های مکرر
ماژول حرارتی چطور کار می کنه؟
یک ماژول حرارتی به طور معمول به شرح زیر کار می کند:
- تشخیص مادون قرمز:ماژول حرارتی حاوی یک آشکارساز مادون قرمز است که تشعشعات الکترومغناطیسی را در محدوده مادون قرمز تشخیص می دهد.
- اپتیک:تابش مادون قرمز از طریق یک سیستم نوری که ممکن است شامل یک لنز یا مجموعه ای از آینه ها باشد، بر روی آشکارساز متمرکز می شود.
- تقویت سیگنال:سیگنال تشخیص داده شده توسط الکترونیک داخل ماژول حرارتی تقویت و دیجیتالی می شود.
- پردازش تصویر:سیگنال دیجیتالی شده برای تولید یک تصویر حرارتی پردازش می شود که شامل کاهش صدا، افزایش کنتراست و نقشه برداری رنگ است. ویژگی های اضافی مانند اندازه گیری دمای ممکن است شامل شود.
- صفحه نمایش:تصویر حرارتی بر روی یک صفحه نمایش، یا در داخل ماژول حرارتی یا بر روی یک دستگاه خارجی نمایش داده می شود.
