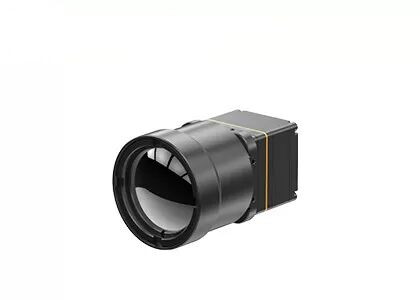

هسته دوربین حرارتی LWIR سبک وزن با آشکارسازهای مادون قرمز خنک نشده 640x512

ماژول تصویربرداری حرارتی LWIR با آشکارسازهای مادون قرمز 640x512 12μm برای فضای باز

ماژول حرارتی TWIN612 یک محصول جدید است که توسط SensorMicro توسعه یافته است. این ماژول یک آشکارساز مادون قرمز غیر خنک‌شونده 640×512/12µm با بسته‌بندی سرامیکی را ادغام می‌کند. با NETD معمولی＜40mk، ماژول حرارتی TWIN612 می‌تواند تصویری واضح‌تر، شفاف‌تر و با جزئیات بیشتر ارائه دهد.

با محدوده اندازه‌گیری دما از -20℃~150℃/0~550℃، دقت ±2℃ یا ±2% و نرخ فریم تا 30 هرتز، ماژول حرارتی تصویر حرارتی روان و اندازه‌گیری دقیق دما را تضمین می‌کند.

ماژول حرارتی TWIN612 دارای مزایای طراحی فشرده، ساختار سبک وزن و مصرف برق کم تا 0.8 وات است. با الگوریتم‌های تصویر پیشرفته و عملکرد اندازه‌گیری دما، ماژول حرارتی TWIN612 تصاویر پایدارتر و دمای دقیقی را ارائه می‌دهد.

فرآیند بسته‌بندی سرامیکی مشابه بسته‌بندی فلزی است که یک فناوری بسته‌بندی آشکارساز مادون قرمز بالغ است. در مقایسه با بسته‌بندی فلزی، حجم و وزن آشکارساز بسته‌بندی شده به میزان زیادی کاهش می‌یابد. بنابراین، ماژول حرارتی TWIN612 می‌تواند در صنایعی که الزامات سختگیرانه‌ای در مورد اندازه، وزن و مصرف برق دارند، اعمال شود.

- اندازه مینی: 25.4mm×25.4mm×35mm
- وزن سبک: 25 گرم
- NETD معمولی<40mk
- تصویربرداری حرارتی واضح و شفاف
- مصرف برق معمولی تا 0.8 وات


ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت امنیتی، محموله‌های پهپاد، ربات‌ها، سخت‌افزار هوشمند، ADAS، آتش‌نشانی و نجات اعمال می‌شود.


1. مقایسه فناوری‌های تصویربرداری حرارتی خنک‌شونده و غیر خنک‌شونده

هنگامی که آشکارساز حرارتی مادون قرمز خنک‌شونده کار می‌کند، ابتدا کرایوکولر آن کار می‌کند تا دمای خود را کاهش دهد، به طوری که حسگر حساسیت بالاتر، دقت بالاتر، خطای کمتر و محدوده دمای تشخیص وسیع‌تری هنگام تشخیص یک هدف دارد. با توجه به دقت بالا، خطای کم و حساسیت بالا، دوربین تصویربرداری حرارتی خنک‌شونده نتایج تشخیص قابل اطمینان‌تری را ایجاد می‌کند. در حالی که از این دیدگاه، حسگرهای حرارتی مادون قرمز غیر خنک‌شونده نمی‌توانند به چنین استانداردی برسند، به خصوص یکنواختی آرایه صفحه کانونی مادون قرمز غیر خنک‌شونده تأثیر زیادی بر خطای اندازه‌گیری دارد.
