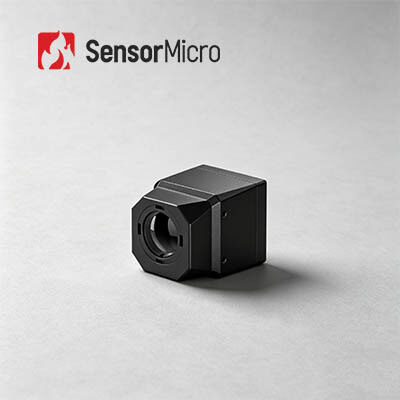

هسته دوربین حرارتی LWIR سبک وزن با وضوح 256 × 192 و ماژول دوربین مادون قرمز غیر خنک 12μm Pixel Pitch

  • Lightweight LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch Uncooled Infrared Camera Module
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل MICO212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 256x192 مصرف برق ثابت ≤550mW@5V، 23±3℃
محدوده طیفی 8 تا 14 میکرومتر Pixel Pitch 12 میکرومتر
NETD ≤30mK/F1.0/25℃ FOV 17.5 درجه (H)×13.2 درجه (V)
برجسته کردن

هسته دوربین حرارتی LWIR سبک

,

هسته دوربین حرارتی آشکارسازهای 640x512

,

ماژول حرارتی آشکارسازهای مادون قرمز خنک نشده
پیام بگذارید
توضیحات محصول
هسته دوربین حرارتی LWIR سبک وزن با آشکارساز مادون قرمز 256×192/12μm بدون خنک کننده
ماژول تصویربرداری حرارتی LWIR با آشکارساز مادون قرمز 256x192 12 میکرومتر
هسته دوربین مادون قرمز خنک نشده فوق فشرده MICO212 یک محلول تصویربرداری حرارتی بسیار یکپارچه است که با رزولوشن 256×192، آشکارساز مادون قرمز گام پیکسلی 12 میکرومتر و لنز نوری 10 میلی‌متری با میدان دید 17.5×13.2 درجه ساخته شده است. این هسته دوربین با ادغام یک برد پردازش تصویر و اجزای ساختاری با استحکام بالا در فرم بسیار کوچک و سبک وزن، خروجی ویدئوی دیجیتال آنالوگ و دیجیتال را از طریق رابط‌های CVSB، USB و MIPI ارائه می‌کند. با داشتن مصرف انرژی کم، عملکرد بهینه SWaP (اندازه، وزن و قدرت) و طراحی مقرون به صرفه، توسعه ثانویه پیچیده را حذف می کند، چرخه های یکپارچه سازی سیستم را کوتاه می کند و به طور موثر آستانه های فنی و هزینه را برای پروژه های مختلف یکپارچه سازی تصویربرداری حرارتی مادون قرمز کاهش می دهد.
ویژگی های اصلی
  • راه حل مقرون به صرفه برای تقاضای کم هزینه
    • مجهز به آشکارساز مادون قرمز خنک نشده 256×192/12μm خود توسعه یافته، که مزیت هزینه ای واضحی را ارائه می دهد.
    • یکپارچه شده با یک تراشه اختصاصی ASIC برای بهره وری انرژی بالا
  • طراحی SWaP بهینه شده
    • اندازه بسیار فشرده: فقط 22.2×22.2×28.4mm (بدون در نظر گرفتن لنز)
    • سبک وزن: فقط 16±2 گرم
    • مصرف برق کم: 550mW
  • توسعه آسان و ادغام سریع
    • خروجی ویدیوی آنالوگ یا دیجیتال بومی را ارائه می دهد، از استانداردهای CVSB/USB/MIPI پشتیبانی می کند—بدون نیاز به توسعه اضافی
    • نصب آسان با حداقل تلاش برای طراحی ساختاری
مشخصات محصول
مدل MICO212
آشکارساز IR مواد حساس: VOx
وضوح: 256×192
اندازه پیکسل: 12 میکرومتر
NETD: ≤30mK/F1.0/25℃
پاسخ طیفی: 8~14μm
لنز نوری فوکوس/F#: 10mm/F1.0-FF
FOV: 17.5 درجه (H)×13.2 درجه (V)
محدوده تشخیص (8 پیکسل): 99 متر (قد فرد 5'11 اینچ)
360 متر (وسیله نقلیه 4 متر× 3 متر)
نوع: Athermal فوکوس ثابت
آب بندی/پوشش لنز اول: IP67/HD
پردازش تصویر ویدئوی آنالوگ: PAL (پیش‌فرض) / NTSC
فیلم دیجیتال: USB
زمان راه اندازی: ≤6 ثانیه
الگوریتم تصویر: NUC/3D/2D/DRC/EE/SFFC
شبه رنگ: 11 نوع - قابل تنظیم
رابط الکتریکی رابط خارجی استاندارد: رابط 3PIN (A1251-WV-S-3P) | رابط 9PIN (A1251-WV-S-9P)
رابط ویدیویی: CVBS | USB
منبع تغذیه: DC: 5V~24V
منبع تغذیه ولتاژ تغذیه: DC: 5V~24V
مصرف برق ثابت: ≤550mW@5V، 23±3℃
مکانیکی ابعاد: ≤22.2mm×22.2mm×28.4mm (L×W×H)
وزن: 2±16 گرم
سازگاری با محیط دمای کارکرد: -40℃~+70℃
دمای ذخیره سازی: -45 ℃ ~ 85 ℃
رطوبت: 5٪ ~ 95٪، غیر متراکم
لرزش: ارتعاش تصادفی، 5.35 گرم، 3 محوره
ضربه: نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور، 6 جهت
گواهینامه: ROHS2.0/REACH
کاربردهای صنعتی
ماژول تصویربرداری حرارتی MICO212 در زمینه ترموگرافی، نظارت بر امنیت، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات و غیره استفاده می شود.
مزایای ما
  • سبد محصولات متنوع
  • تخصص فنی عمیق
  • اعتبار سنجی دقیق قابلیت اطمینان تضمین کیفیت را تضمین می کند
  • تمرکز بر نوآوری و پیاده سازی عملی در سنجش مادون قرمز
  • پشتیبانی فنی حرفه ای و خدمات توسعه مشترک
سوالات متداول
مقایسه فناوری‌های تصویربرداری حرارتی خنک‌شده و خنک‌نشده
هنگامی که آشکارساز حرارتی مادون قرمز خنک کار می کند، کرایو کولر آن ابتدا برای کاهش دما کار می کند، به طوری که حسگر هنگام تشخیص یک هدف، حساسیت بالاتر، دقت بالاتر، خطای کوچکتر و محدوده دمای تشخیص وسیع تری دارد. دوربین تصویربرداری حرارتی خنک شده به دلیل دقت بالا، خطای کوچک و حساسیت بالا، نتایج تشخیص قابل اعتمادتری را ایجاد می کند. در حالی که از این منظر، سنسورهای حرارتی مادون قرمز خنک‌نشده نمی‌توانند به چنین استانداردی برسند، به‌ویژه عدم یکنواختی آرایه صفحه کانونی مادون قرمز خنک‌نشده تأثیر زیادی بر خطای اندازه‌گیری دارد.
