هسته دوربین LWIR تصویربرداری حرارتی شفاف با آشکارسازهای مادون قرمز 640x512 12μM

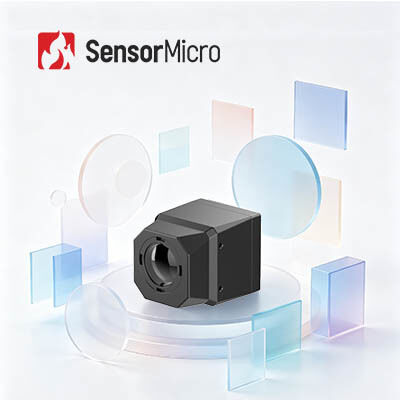

  • LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch for Ultra-Compact Smart Security
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل MICO212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 256×192 مصرف برق ≤550mW@5V
محدوده طیفی 8 تا 14 میکرومتر Pixel Pitch 12 میکرومتر
NETD ≤30mK/F1.0/25℃ ولتاژ تغذیه DC: 5V~24V
برجسته کردن

هسته دوربین LWIR تصویربرداری حرارتی

,

640x512 سنجها هسته دوربین LWIR

,

12um دتکتورهای هسته دوربین حرارتی
پیام بگذارید
توضیحات محصول
هسته دوربین حرارتی LWIR با آشکارگر مادون قرمز 256 × 192 12μm برای امنیت هوشمند
خلاصه ی محصول

هسته دوربین مادون قرمز فوق کمپیکت MICO212 یک کشنده مادون قرمز با وضوح 256 × 192 ، لنز نوری 10 میلی متری (FOV: 17.5 ° × 13.2 °) ، صفحه پردازش تصویر و اجزای ساختاری با قدرت بالا را ادغام می کند.این سیستم ویدئوی آنالوگ یا دیجیتال را به پلتفرم های پشتیبان انتقال می دهد و چرخه های ادغام را به طور قابل توجهی کاهش می دهد و در عین حال یک راه حل تصویربرداری حرارتی مقرون به صرفه را ارائه می دهد.

ویژگی های اصلی
  • راه حل مقرون به صرفهمجهز به کشنده ی مادون قرمز 256×192/12μm بدون خنک کردن و تراشه ای ASIC اختصاصی برای بهره وری انرژی بالا
  • طراحی بهینه شده SWaP:اندازه فوق فشرده (22.2 × 22 × 28.4mm بدون لنز) ، وزن سبک (16 ± 2g) ، مصرف انرژی کم (550mW)
  • توسعه آسان و ادغام سریع:خروجی ویدئویی آنالوگ یا دیجیتال بومی که از استانداردهای CVSB / USB / MIPI با حداقل تلاش طراحی ساختاری پشتیبانی می کند
مشخصات محصول
مدل MICO212
آشکارساز IR مواد حساس: VOx
وضوح: 256×192
اندازه پیکسل: 12μm
NETD: ≤30mK/F1.0/25°C
پاسخ طیف: 8~14μm
لنز های نوری فوکوس/F#: 10mm/F1.0-FF
FOV: 17.5° ((H) × 13.2° ((V)
محدوده شناسایی (8 پیکسل): 99 متر (شخص) ، 360 متر (مركز)
نوع: فوکوس ثابت Athermal
بسته بندی/پوشش اول لنز: IP67 / HD
پردازش تصویر ویدیوی آنالوگ: PAL (پیش فرض) / NTSC
ویدیوی دیجیتال: USB
زمان راه اندازی: ≤6s
الگوریتم تصویر: NUC/3D/2D/DRC/EE/SFFC
رابط الکتریکی رابط استاندارد خارجی: 3PIN (A1251-WV-S-3P)
رابط ویدیویی: CVBS. USB.
منبع برق ولتاژ تغذیه: DC: 5V ~ 24V
مصرف برق ثابت: ≤550mW@5V، 23±3°C
ماشین آلات ابعاد: ≤ 22،2 میلی متر × 22،2 میلی متر × 28،4 میلی متر (L × W × H)
وزن: <16±2g
سازگاری با محیط زیست دمای کار: -40°C ~ +70°C
دمای نگهداری: -45°C+85°C
رطوبت: 5٪ تا 95٪، بدون فشرده سازی
ارتعاش: ارتعاش تصادفی، 5.35grms، 3- محور
ضربه: نصف موج سینوس، 40g / 11ms، 3 محور، 6 جهت
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی

ترموگرافی، نظارت بر امنیت، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات

مزایای ما
  • فناوری های آشکارساز مادون قرمز داخلی:8 اینچ 0.11μm VOx غیر خنک شده، 8 اینچ 0.5μm MCT خنک شده، 8 اینچ 0.5μm T2SL خنک کننده های مادون قرمز
  • ظرفیت تولید:6 میلیون آشکارساز مادون قرمز خود ساخته شده در سال
  • تاسیسات تولید:30تاسیسات تولید نیمه هادی با مساحت 20000 متر مربع
پرسش های مکرر
اصل کار تصویربرداری گازی نوری

تصویربرداری گاز نوری یک فناوری مادون قرمز است که گاز های صنعتی نامرئی را تجسم می کند. تمام اجسام بالاتر از صفر مطلق (-273.15 ° C) تابش مادون قرمز را با شدت بستگی به درجه حرارت تولید می کنند.دوربین های حرارتی مادون قرمز این تابش را بر اساس تفاوت در دمای یا تابش به تصاویر قابل مشاهده تبدیل می کنند.

جذب گاز در طول موج های خاص باعث ایجاد تفاوت های تشعشعات بین گاز و پس زمینه می شود.آشکارسازان مادون قرمز تشخیص نشت گاز با فیلترهای باند باریک باند های مادون قرمز را در نزدیکی اوج جذب گاز دریافت می کنند، تبدیل گاز به تصاویر قابل مشاهده از طریق تفاوت های تابش.

دوربین های تصویربرداری گاز نوری به سرعت نشت گاز را بدون متوقف کردن خطوط تولید با شناسایی تفاوت های تشعشعات و تجسم حضور گاز برای شناسایی دقیق منابع نشت تشخیص می دهند.
